Si le câble est blindé, il vaut mieux le brancher à la terre d'un seul
côté. Pour la version de l'instrument avec alimentation à 12 V on
recommande l'utilisation du transformateur TCTR approprié ou
d'un transformateur avec des caractéristiques équivalentes, et l'on
conseille d'utiliser un transformateur pour chaque appareil car il n'y
a pas d'isolement entre l'alimentation et l'entrée.
On
recommande enfin
programmés sont ceux désirés et que l'application fonctionne
correctement avant de brancher les sorties aux actuateurs afin
d'éviter des anomalies dans l'installation qui peuvent causer des
dommages aux personnes, choses ou animaux.

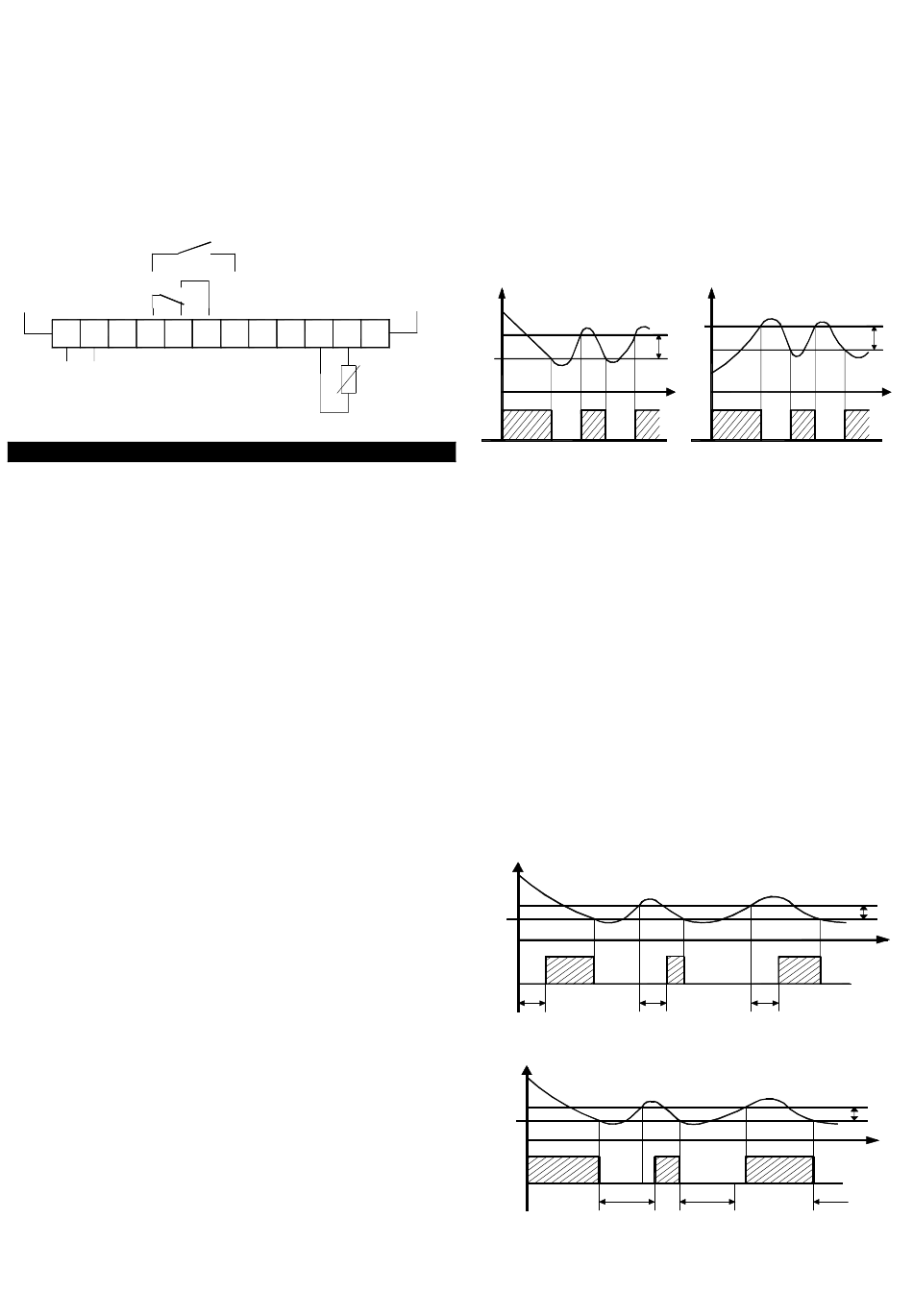

3.4 - - SCHEMA DES BRANCHEMENTS ELECTRIQUES
SPST-NO 20A-AC1
C
SPDT 16A-AC1
C
NC
1
2
3
4
5
OUT
SUPPLY
4 - FONCTIONNEMENT
4.1 - FONCTION ON / STAND-BY
L'instrument, une fois alimenté, peut assumer 2 conditions
différentes :
- ON : signifie que le contrôleur réalise les fonctions de contrôle.
- STAND-BY : signifie que le contrôleur ne réalise aucune fonction
de contrôle, et le display est éteint sauf le led vert SET.
S'il y a eu un manque d'alimentation, ensuite à son retour le
système se met toujours dans la condition qu'il avait avant
l'interruption.
La commande de ON/Stand-by peut être sélectionnée par la
touche DOWN si programmé par le par. "Fb".
Le par. "Fb" peut être programmée:
= oF: La touche n'exécute aucune fonction.
= 1: En pressant la touche pour au moins 1 sec. quand il n'est pas
dans la programmation, il est possible de commuer l'instrument de
l'état d'ON à l'état de Stand-by et vice versa.
4.2 - MESURE ET VISUALISATION
Par le par. "SE" on peut sélectionner la typologie de sonde que
l'on veut utiliser et qui peut être : thermisteurs PTC KTY81-121
(Pt) ou NTC 103AT-2 (nt). Une fois après avoir sélectionné le type
de sonde utilisée, par le paramètre "ru" on peut sélectionner
l'unité de mesure de la température (°C ou °F) et, par le paramètre
"dP", la solution de mesure désirée (oF=1°; on =0,1° dans le
champ -19,9 .. 19.9).
L'instrument permet le calibrage de la mesure, qui peut être
utilisée pour un nouveau tarage de l'instrument selon les
nécessités de l'application, par le par. "CA".
Par le par. "Ft" on peut établir la constante de temps du filtre
software relatif à la mesure des valeurs en entrée de façon à
pouvoir diminuer la sensibilité aux dérangements de mesure (en
augmentant le temps).
En outre, on rappelle que la visualisation relative à la sonde peut
être modifiée même par la fonction de blocage du display en
dégivrage par le par. "dL" (voir par. 4.5).
4.3 - REGULATEUR DE TEMPERATURE
Le mode de réglage de l'instrument est de type ON/OFF et agit sur
la sortie OUT en fonction de la mesure de la sonde, du Set Point
"SP",
du différentiel
d'intervention
fonctionnement "HC" .
Selon le mode de fonctionnement programmé au paramètre "HC"
le différentiel est considéré automatiquement par le régulateur
avec des valeurs positives pour un contrôle de Réfrigération
TECNOLOGIC - TLE 20 - INSTRUCTIONS POUR L'UTILISATION - Vr. 02 - 03/08 - ISTR-TLE20-FRA2 - PAG. 3
de contrôler
que les
NO
NO
INPUT
6
7
8
9 10
11
12
PTC-NTC
PROBE
"d"
et
du mode de
("HC"=C) ou avec des valeurs négatives pour le contrôle de
Chauffage ("HC"=H).
En cas d'erreur on peut faire en sorte que la sortie OUT continue à
fonctionner selon les temps programmés aux par. "t1" (temps
d'activation) et "t2" (temps de désactivation).
Au moment de vérification d'une erreur de la sonde Pr1
paramètres
l'instrument pourvoit à activer la sortie pour le temps "t1", puis à la
déconnecter pour le temps "t2" et ainsi de suite jusqu'à l'existence
de l'erreur.
En programmant "t1" = oF la sortie dans de conditions d'erreur de
la sonde restera toujours éteinte.
En programmant, au contraire, "t1" à une valeur quelconque et
"t2" = oF la sortie dans des conditions d'erreur de la sonde restera
toujours allumée. On rappelle que le fonctionnement du régulateur
de température peut être conditionné par la fonction "Compressor
Protection" décrite ci-après.
Temp.
SP
ON
OUT
4.4 – FONCTION DU COMPRESSEUR DE PROTECTION ET
RETARD A L'ALLUMAGE
La fonction "Compressor Protection" effectuée par l'appareil a le
but d'éviter des départs rapprochés du compresseur commandé
par l'instrument dans les applications de réfrigération.
Cette fonction prévoit un contrôle à temps sur l'allumage de la
sortie OUT associée à la demande du régulateur de température.
La protection consiste à empêcher que se vérifie une activation de
la sortie pendant le temps établi au paramètre "Pt" et calculé en
fonction de ce qui est programmé au paramètre "PS", et par
conséquent que l'activation éventuelle se vérifie seulement à la fin
du temps "Pt".
Si pendant la phase de retard de l'actuation, pour une interdiction
causée de la fonction de protection du compresseur, la demande
du régulateur vient à manquer, l'actuation prévue de la sortie est
naturellement annulée.
A travers le paramètre "PS", on peut établir le type de protection
du compresseur et par conséquent, à partir de quand doit partir le
comptage du temps d'interdiction "Pt".
Le paramètre "PS" peut être donc établi de la façon suivante :
= 1 : Retard à l'allumage
T e m p .
S P
O U T
o ff
P t
= 2 : Retard après l'extinction
T e m p .
S P
O U T
Temp.
SP
d
time
ON
ON
ON
OUT
off
off
HC=C
" P S " = 1
O N
O N
o ff
o ff
P t
" P S " = 2
O N
O N
o ff
o ff
P t
P t
d
time
ON
ON
off
off
HC=H
d
O N
ti m e
o ff
P t
d
O N
tim e
o ff
P t
