dehors des limites déclarées de température. Installer l'instrument
le plus loin possible des sources qui peuvent provoquer des
dérangements
électromagnétiques
télérupteurs, relais, électrovannes, etc.
3.3 - BRANCHEMENTS ELECTRIQUES
Il faut effectuer les connexions en branchant un seul conducteur
par borne et en suivant le schéma reporté, tout en contrôlant que la
tension d'alimentation soit bien celle qui est indiquée sur
l'instrument et que l'absorption des actuateurs reliés à l'instrument
ne soit pas supérieure au courant maximum permis. Puisque
l'instrument est prévu pour un branchement permanent dans un
appareillage, il n'est doté ni d'interrupteur ni de dispositifs internes
de protection des surintensités. L'installation doit donc prévoir un
interrupteur/sectionneur biphasé placé le plus près possible de
l'appareil, dans un lieu facilement accessible par l'utilisateur et
marqué comme dispositif de déconnexion de l'instrument et de
protéger convenablement l'alimentation et tous les circuits
connexes à l'instrument avec des dispositifs (ex. des fusibles)
appropriés aux courants circulaires. On recommande d'utiliser des
câbles
ayant
un
isolement
températures et conditions d'exercice et de faire en sorte que le
câble d'entrée reste distant des câbles d'alimentation et des autres
câbles de puissance. Si le câble est blindé, il vaut mieux le
brancher à la terre d'un seul côté. Pour la version de l'instrument
avec alimentation F ou G (12 / 24 V) on recommande l'utilisation
du transformateur TCTR approprié ou d'un transformateur avec
des caractéristiques équivalentes (Isolement Class II), et l'on
conseille d'utiliser un transformateur pour chaque appareil car il n'y
a pas d'isolement entre l'alimentation et l'entrée. On recommande
enfin de contrôler que les paramètres programmés sont ceux
désirés et que l'application fonctionne correctement avant de
brancher les sorties aux actuateurs afin d'éviter des anomalies
dans l'installation qui peuvent causer des dommages aux
personnes, choses ou animaux.

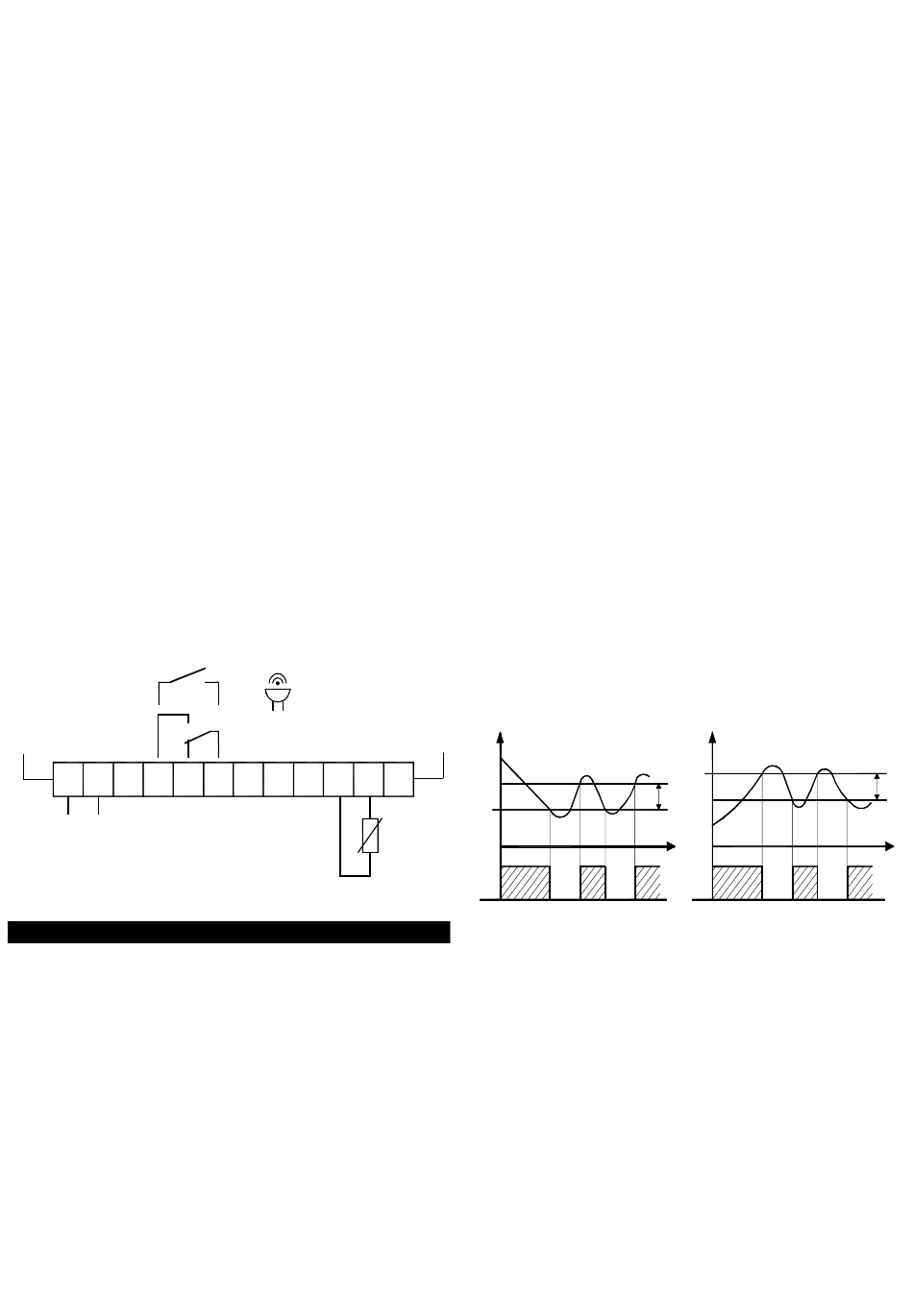

3.4 - SCHEMA DES BRANCHEMENTS ELECTRIQUES

16A-AC1 (6A-AC3) / 250 VAC;
1HP 250VAC, 1/2HP 125VAC
SPST-NO
NO
Z31
SPDT
NO
1
2
3 4
OUT
SUPPLY

4 - FONCTIONNEMENT

4.1 - FONCTION ON / STAND-BY

L'instrument, une fois alimenté, peut assumer 2 conditions
diverses:
- ON : signifie que le contrôleur active les fonctions de contrôle.
- STAND-BY : signifie que le contrôleur n'active aucune fonction de
contrôle et le display est éteint sauf le led Stand-by.
S'il y a eu un manque d'alimentation, ensuite à son retour le
système se met toujours dans la condition qu'il avait avant
l'interruption.
La commande de ON/Stand-by peut être sélectionnée par la
touche U appuyée pour 1 sec. si le paramètre "t.UF" = 4.

4.2 - MESURE ET VISUALISATION

Par le par. "i.SE" on peut sélectionner la typologie de sondes que
l'on veut utiliser et qui peut être : thermisteurs PTC KTY81-121 (Pt)
ou NTC 103AT-2 (nt).
TECNOLOGIC spa - Z31- -INSTRUCTIONS POUR L'UTILISATION - Vr. 01 - 01/10 - ISTR-MZ31-FRA1 - PAG. 4
et
aussi
des
approprié
aux
tensions,
INTERNAL
C
BUZZER
NC
C
INPUT
5
6
7
8 9
10
PROBE
Par le paramètre "i.uP" on peut sélectionner l'unité de mesure de
la température et la solution de mesure désirée (C0=°C / 1° ;
moteurs,
C1=°C / 0.1° ; F0= °F / 1°; F1= °F / 0.1°).
L'instrument permet le calibrage de la mesure qui peut être utilisé
pour un nouveau tarage de l'instrument selon les nécessités de
l'application, par les par. "i.C1"
Par le par. "i.Ft" on peut établir la constante de temps du filtre
software relatif à la mesure des valeurs en entrée de façon à
pouvoir diminuer la sensibilité aux dérangements de mesure (en
augmentant le temps).
L'instrument visualise normalement la mesure de température,
toutefois on peut voir aussi le pic maximum et minimum de mesure
par la touche U.
En appuyant et en relâchant rapidement la touche U le display
montrera alternativement :
"Lt" et la Température minimum mémorisée
"Ht" et la Température maximum mémorisée
"Pr1" et la Température mesurée à l'instant.
Les valeurs de pic minimum et maximum ne sont pas
sauvegardées quand l'alimentation manque et peuvent être
aux
remises à zéro en appuyant pour 3 sec. sur la touche Down
pendant la visualisation du pic. Après 3 secondes le display
montrera "---" pour un instant pour indiquer l'effacement effectué
et assumera comme température de pic celle mesurée en cet
instant.
La sortie de la modalité de visualisation des variables s'effectue
automatiquement après 15 secondes environ du dernier appui sur
la touche U.
En outre, on rappelle que la visualisation relative à la sonde peut
être modifiée même par la fonction de blocage du display en
dégivrage par le par. "d.dL" (voir fonction "degivrage").

4.3 - REGULATEUR DE TEMPERATURE

Le mode de réglage de l'instrument est de type ON/OFF et agit sur
la sortie en fonction de la mesure de la sonde, du Set Point "SP",
du différentiel d'intervention "r.d" et du mode de fonctionnement
"r.HC" .
Selon le mode de fonctionnement programmé au paramètre "r.HC"
le différentiel est considéré automatiquement par le régulateur
avec des valeurs positives pour un contrôle de Réfrigération
("r.HC"=C)
Chauffage ("r.HC"=H).
Temp.
11
12
SP
O N
O ut
En cas d'erreur de la sonde on peut faire en sorte que la sortie
continue à fonctionner cycliquement selon les temps programmés
aux par. "r.t1" (temps d'activation) et "r.t2" (temps de
désactivation).
Au moment de vérification d'une erreur de la sonde l'instrument
pourvoit à activer la sortie pour le temps "r.t1", puis à la
déconnecter pour le temps "r.t2" et ainsi de suite jusqu'à
l'existence de l'erreur.
En programmant "r.t1" = oF la sortie dans des conditions d'erreur
de la sonde restera toujours éteinte.
En programmant, au contraire, "r.t1" à une valeur quelconque et
"r.t2" = oF la sortie dans des conditions d'erreur de la sonde
restera toujours allumée.
On rappelle que le fonctionnement du régulateur de température
peut être conditionné par les fonctions :
"Protections du compresseur et retard à l'allumage"
"Dégivrage"
ou avec des valeurs négatives pour le contrôle de
Temp.
SP
r.d
tim e
O N
ON
Out
off
off
r.HC=C
r.d
tim e
O N
O N
ON
off
off
r.HC=H
