4.4 - PROTECTIONS DU COMPRESSEUR ET RETARD A
L'ALLUMAGE
Les fonctions de protection du compresseur effectuées par
l'appareil ont le but d'éviter des départs fréquents et rapprochés du
compresseur commandé par l'instrument dans les applications de
réfrigération.
Cette fonction prévoit 3 contrôles à temps sur l'allumage de la
sortie "Out" associés à la demande du régulateur de température.
La protection consiste à empêcher qu'une activation de la sortie se
vérifie pendant le comptage des temps de protection programmés
et donc que l'activation éventuelle se vérifie seulement à la fin de
tous les temps de protection.

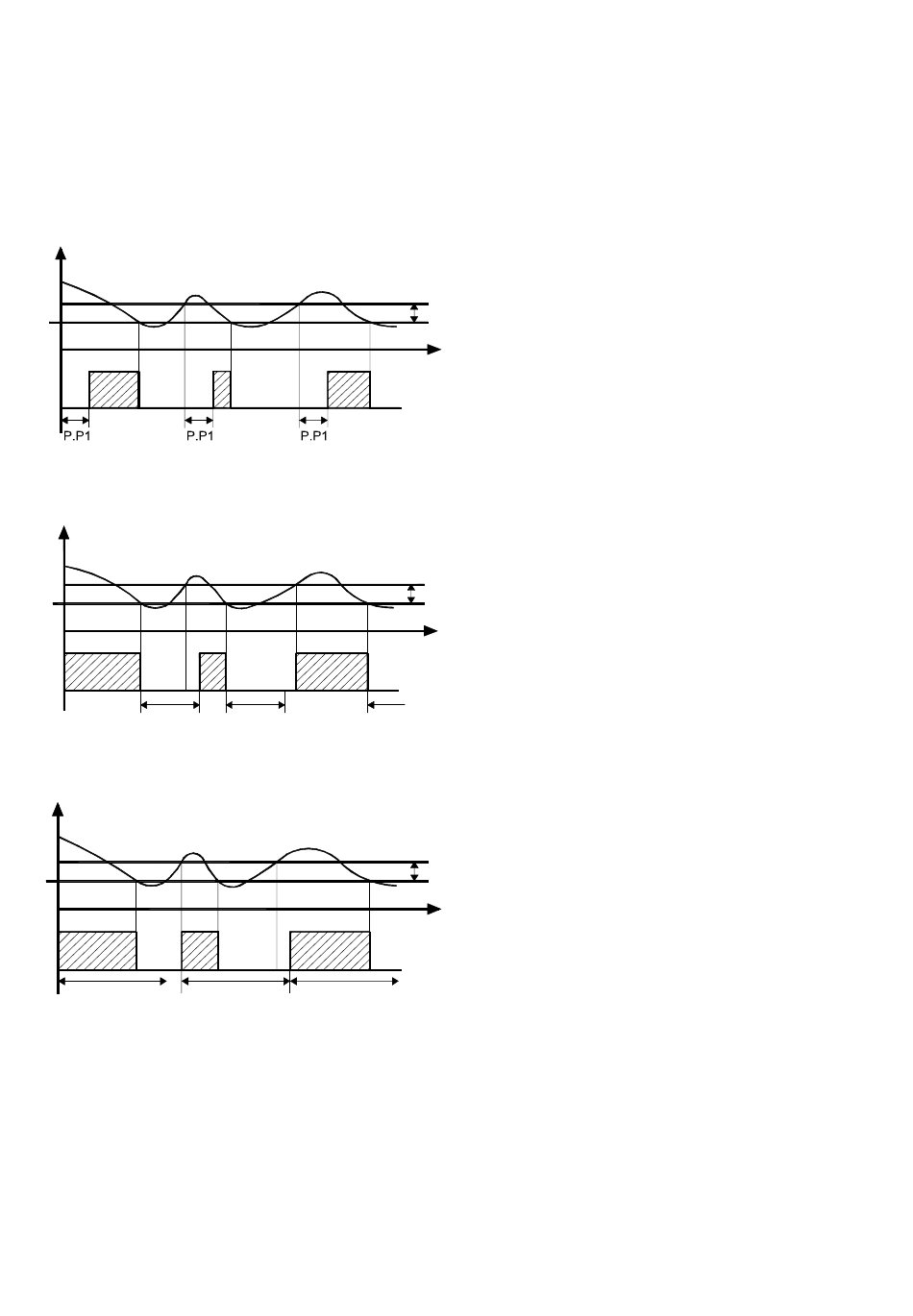

Le premier contrôle prévoit un retard à l'activation de la sortie selon
ce qui programmé au paramètre "P1" (Retard à l'activation).
Temp.
SP
ON
Out
off
off
Le deuxième contrôle prévoit une interdiction à l'activation de la
sortie "Out" si, depuis que la sortie a été désactivée, le temps
programmé au paramètre "P2" n'est pas passé (retard après
l'extinction ou temps minimum d'extinction).
Temp.
SP
ON
Out
off
P.P2
Le troisième contrôle prévoit une interdiction à l'activation de la
sortie "Out" si, depuis que la sortie a été activée la dernière fois, le
temps
programmé
au
activactions) n'est pas passé.
Temp.
SP
ON
Out
off
P.P3
Pendant toutes les phases d'interdiction causées par les
protections, le led de la sortie (Cool o Heat) est clignotant.
En outre, on peut empêcher l'activation de toutes les sorties après
l'allumage de l'instrument pour le temps établi au par. "od".
Pendant la phase de retard à l'allumage le display montre
l'indication od alternée à la visualisation normale programmée.
Les fonctions de temporisation décrites résultent désactivées en
programmant les paramètres relatifs = oF.
4.5 - CONTROLEUR DE DEGIVRAGE
Le dégivrage effectué automatiquement par l'instrument est du
type "par arrêt du compresseur" et s'effectue à des intervalles de
temps.
TECNOLOGIC spa - Z31- -INSTRUCTIONS POUR L'UTILISATION - Vr. 01 - 01/10 - ISTR-MZ31-FRA1 - PAG. 5
ON
ON
off
ON
ON
off
P.P2
paramètre
"P3"
(retard
ON
ON
off
P.P3
P.P3
Le dégivrage automatique s'obtient donc en programmant au par.
"d.di" le temps qui doit passer entre la fin d'un dégivrage et le
début du successif.
Le premier dégivrage depuis l'allumage de l'instrument peut être
établi par le par. "d.Sd".
Cela permet d'effectuer le premier dégivrage à un intervalle
différent de celui programmé au par. "d.di".
Si l'on désire qu'à chaque allumage de l'instrument, un cycle de
dégivrage se réalise, il faut programmer le par. "d.Sd" = oF.
Si, au contraire, l'on désire l'exécution de tous les dégivrages au
même intervalle, il faut programmer "d.Sd" = "d.di".
En programmant "d.di" = oF les dégivrages à intervalle sont
déconnectés (y compris le premier, indépendamment du temps
programmé au par. "d.Sd".
L'instrument pourvoit donc à chaque échéance du temps "d.di" (ou
"d.Sd" pour le premier dégivrage après l'allumage de l'instrument)
à désactiver la sortie pour le temps "d.dE".
4.5.1 - DEGIVRAGES MANUELS
r.d
Pour faire démarrer un cycle de dégivrage manuel, il faut appuyer
sur la touche UP/DEFROST quand on n'est pas en mode de
programmation, et en le laissant appuyé pour 5 secondes environ
time
après lesquels, le led DEF s'allumera et l'instrument réalisera un
cycle de dégivrage.
off
Pour interrompre un cycle de dégivrage en cours, il faut appuyer
sur la touche UP/DEFROST et la laisser appuyer pour 5 secondes
environ pendant le cycle de dégivrage.
4.5.2 - BLOCAGE DU DISPLAY EN DEGIVRAGE
Par les paramètres "d.dL" et "A.dA" on peut établir le
comportement du display pendant le dégivrage.
Le paramètre "d.dL" = on, permet le blocage de la visualisation du
display sur la dernière mesure de température avant le début d'un
dégivrage, pendant tout le cycle et jusqu'à ce que, fini le dégivrage,
la température n'est pas revenue au-dessous de la valeur de la
dernière mesure ou de la valeur ["SP" + "r.d"], ou bien le temps
programmé au par. "A.dA" est échu.
r.d
Le paramètre "d.dL" = Lb, permet d'une manière analogue
seulement la visualisation de l'écriture "dEF" pendant le dégivrage
et, après la fin du dégivrage, de l'écriture "PdF" jusqu'à ce que,
time
fini le dégivrage, la température n'est pas revenue au-dessous de
la valeur de la dernière lecture ou de la valeur ["SP" + "r.d"] ou bien
off
le temps programmé au par. "A.dA" est écoulé.
Autrement si "d.dL" = oF le display, pendant le dégivrage,
P.P2
continuera à visualiser la température mesurée effectivement par
la sonde.
entre
les
4.6 - FONCTIONS D'ALARME
Les conditions d'alarme de l'instrument sont :
- Erreurs de la Sonde ""E1", "-E1"
- Alarmes de température "Hi", "Lo"
Les fonctions d'alarme agissent sur le led ALARM et sur la
sonnerie interne, s'il existe et s'il est configuré à travers le par.
r.d
"o.bu".
Le par. "o.bu" permet la configuration de la sonnerie interne de la
façon suivante :
time
= oF – la sonnerie est désactivée
= 1 – la sonnerie s'active seulement pour signaler les alarmes
off
= 2 - la sonnerie s'active brièvement seulement pour signaler la
pression des touches (il ne signale pas les alarmes)
= 3 – la sonnerie s'active pour signaler les alarmes et la pression
des touches.
Toute condition d'alarme active est signalée par l'allumage du led
ALARM alors que la condition d'alarme silencieuse est signalée
par le led ALARM clignotant.
La sonnerie (si elle existe) peut être configurée pour signaler les
alarmes en programmant le par. "o.bu" = 1 ou 3 et travaille toujours
comme signalisation d'alarme silencieuse Cela signifie que, quand
elle est activée, elle peut être désactivée en appuyant brièvement
sur une touche quelconque.
4.6.1 - ALARMES DE TEMPERATURE
Les alarmes de température agissent en fonction de la mesure de
la sonde, du type d'alarme établi au par. "A.Ay" des seuils
d'alarme établis aux par. "A.HA" (alarme de maximum) et "A.LA"
(alarme de minimum) et du différentiel relatif "A.Ad".
