4 - FONCTIONNEMENT
4.1 - MESURE ET VISUALISATION
Au moment de l'allumage de l'appareil, avant de montrer la
température mesurée, l'écran montre pour 5 secondes environ
l'unité de mesure (°C).
Par le par. "CA" on peut programmer un décalage du niveau de
sortie positif ou négatif qui est ajouté à la valeur lue par la sonde
avant la visualisation à laquelle est lié aussi le fonctionnement de
réglage.
Ce paramètre peut donc être utilisé par un nouveau réglage de
l'instrument selon les nécessités de l'application.

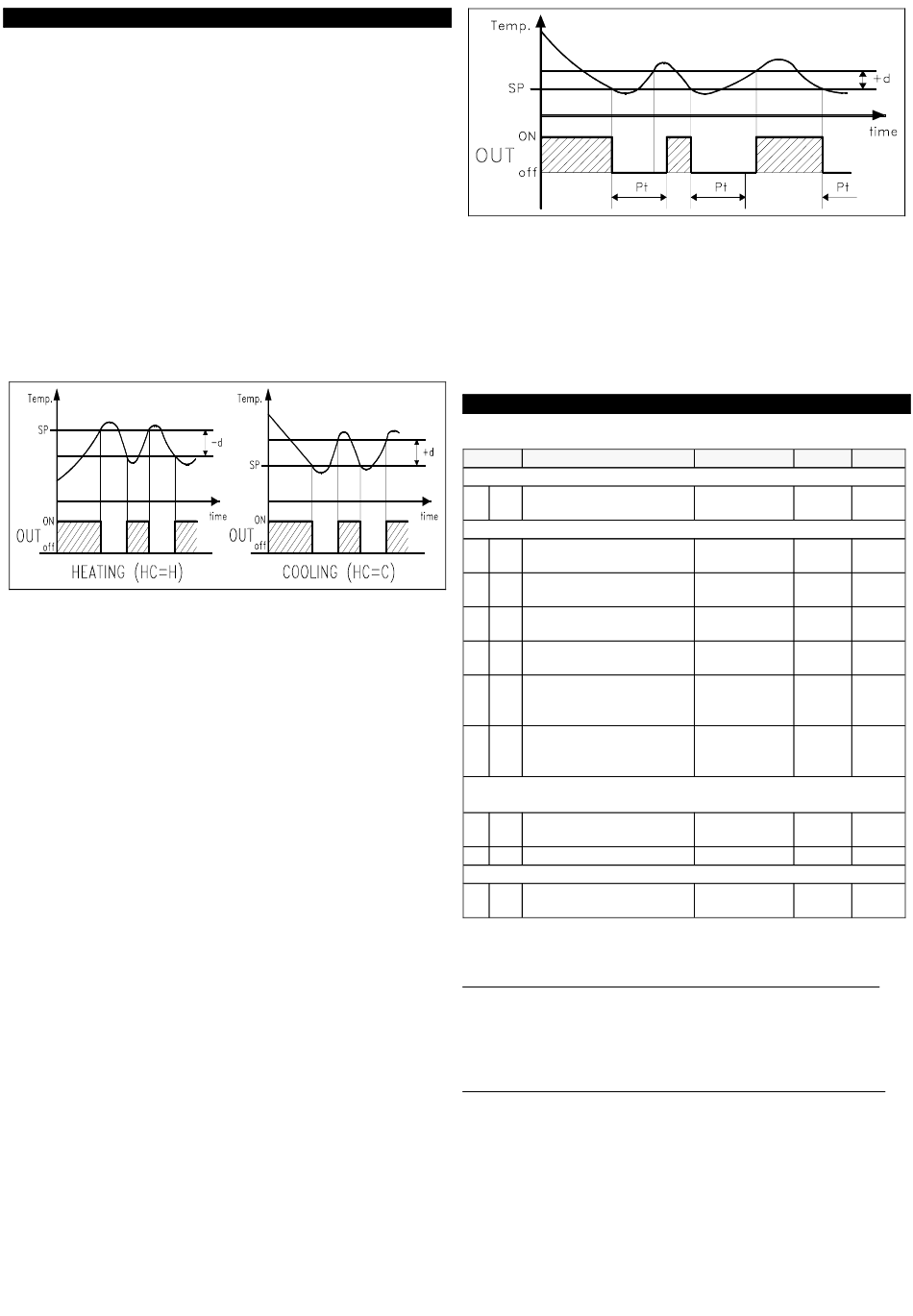

4.2 – REGULATEUR DE TEMPERATURE
Le mode de réglage de l'instrument est de type T.O.R. (Tout ou
Rien) et agit sur la sortie OUT en fonction de la mesure de la
sonde, du point de consigne "SP" , du différentiel d'intervention "d"
et du mode de fonctionnement "HC".
Selon le mode de fonctionnement programmé au paramètre "HC" le
différentiel est considéré automatiquement par le régulateur avec
des valeurs négatives pour le contrôle de Chauffage (HC=H) ou
positifs pour un contrôle de Réfrigération (HC=C).
En cas d'erreur de la sonde on peut faire en sorte que la sortie
continue
à
fonctionner
programmés aux par. "t1" (temps d'activation) et "t2" (temps de
désactivation) et exprimés en min.
Au moment de la vérification d'une erreur de la sonde, l'instrument
pourvoit à activer la sortie pour le temps "t1", puis à la désactiver
pour le temps "t2" et ainsi de suite jusqu 'à la durée de l'erreur.
En programmant "t1" = 0 la sortie en conditions d'erreur de la sonde
restera toujours éteinte.
En programmant, au contraire, "t1" à une valeur quelconque et "t2"
= 0 la sortie en conditions d'erreur de la sonde restera toujours
allumée.
Le fonctionnement du régulateur peut être aussi modifié par la
fonction "Protection du Compresseur" d écrite ci-après.
4.3 – FONCTION DE LA PROTECTION DU COMPRESSEUR ET
RETARD A L'ALLUMAGE
La fonction "Protection du Compresseur" effectuée par l'appareil a
le but d'éviter des départs rapprochés du compresseur commandé
par l'instrument dans les applications de r éfrigération.
La fonction est quand même active même dans les applications de
chauffage ("HC" = H).
Cette fonction prévoit un contrôle à temps sur l'allumage de la sortie
OUT indépendamment
température.
La protection est du type avec retard apr ès l'extinction.
La protection consiste à empêcher qu'une activation se vérifie de la
sortie pendant le temps programmé au paramètre "Pt " (exprimé en
min.), et compté à partir de la dernière extinction de la sortie, et puis
que l'activation éventuelle se vérifie seulement à la fin du temps
"Pt".
Si pendant la phase de retard d'actuation par interdiction de la
fonction de protection du compresseur la demande du régulateur
manque, alors l'actuation prévue de la sortie est annulée.
La fonction résulte désactivée en programmant "Pt" = 0.
TECNOLOGIC - TDL 61 - INSTRUCTIONS POUR L'UTILISATION - Vr. 01 - ISTR 04897 - PAG. 3
en
pause-travail
selon
par
la
demande
du
L'empêchement de l'activation de la sortie peut être déterminé
même par la fonction de retard à l'allumage.
Il est donc possible d'empêcher l'activation de la sortie après
l'allumage de l'instrument, malgré la demande du régulateur, pour le
temps programmé au par. "od" et exprimé en min.
La fonction résulte désactivée pour "od" = 0.
Pendant toutes les phases de retard d'actuation de la sortie par
interdiction de la fonction "Protection du Compresseur" ou par retard
à l'allumage, le led OUT/SET est clignotant.
5 - PARAMETRES PROGRAMMABLES
5.1 - TABLEAU DES PARAMETRES
Par.
MESURE ET VISUALISATION
1
CA
REGULATION DE LA TEMPERATURE
2
d
3
LS
4
HS
les
temps
5
HC
6
t1
7
t2
PROTECTION DU COMPRESSEUR ET RETARD A
L'ALLUMAGE
8
Pt
9
od
SET POINT
10
SP
5.2 - DESCRIPTION DES PARAMETRES
PARAMETRES DE MESURE ET DE VISUALISATION: Ils
régulateur
de
permettent d'établir les modalités de visualisation de la
température mesurée par la sonde.
CA - CALIBRAGE : Offset positif ou négatif qui est additionné à la
valeur lue par la sonde avant la visualisation auquel est lié aussi le
fonctionnement de réglage.
PARAMETRES DES LIMITES DU POINT DE CONSIGNE : Ils
permettent de limiter la programmation des points de consigne
dans une étendue désirée de telle façon que l'on ne programme
pas des valeurs de point de consigne qui pourraient provoquer
des dommages à l'installation contrôlée.
LS - SET MINIMUM : Valeur minimum programmable comme Point
de consigne .
HS - SET MAXIMUM : Valeur maximum programmable comme
Point de consigne.
Description
Calibrage
Différentiel d'intervention
Set minimum
Set maximum
Mode de fonctionnement
de la sortie
Temps d'activation de la
sortie OUT pour erreur
sonde
Temps de disactivation
de la sortie OUT pour
erreur sonde
Temps de protection du
compresseur
Retard à l'allumage
Point de consigne
réglage témperature
Range
Default
Note
-20...+20
0
°C/°F
1 ...20 °C/°F
2
- 40 ... HS
-40
°C/°F
LS ... 99
60
°C/°F
H - C
C
0 ... 99 min.
0
0 ... 99 min.
0
0 ... 99 min.
0
0 ... 99 min.
0
LS ... HS
0
°C/°F
