3.

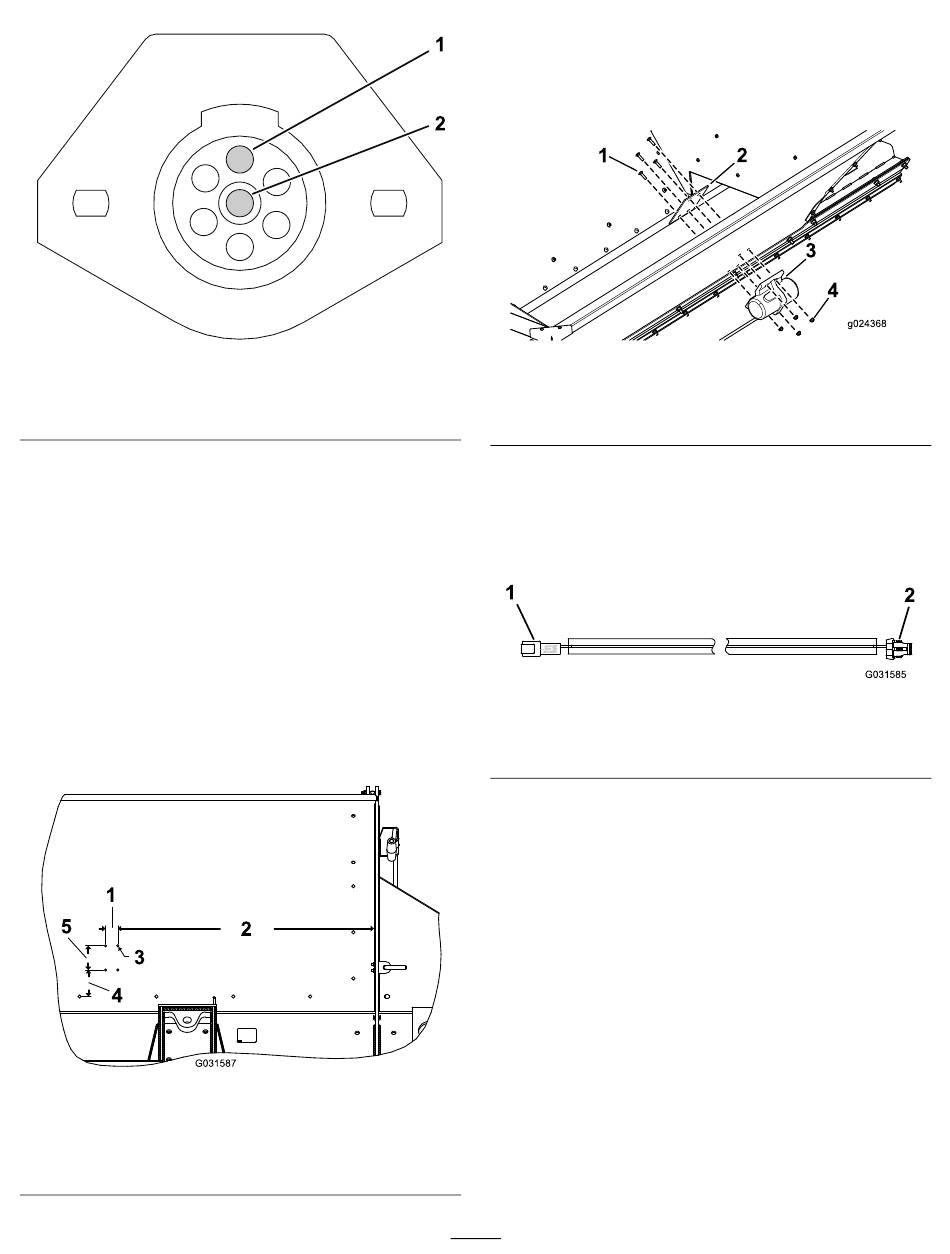

Desserrez les vis des broches 1 et 7
1. Broche 1 (installer le fil
noir ici)
4.
Insérez les fils dans le petit trou du capuchon.
5.
Reliez le fil noir à la broche 1 et le fil blanc à la
broche 7
(Figure
6.
Serrez les vis pour fixer les fils en place.
7.
Assemblez le connecteur à 7 broches.
Installation du vibrateur
1.
Percez 4 trous de fixation (7 mm) sur le côté de
la trémie. Reportez-vous à la
dimensions de perçage.
Remarque:
Localisez un trou, puis utilisez la
plaque de montage comme gabarit pour percer
les autres trous.
1. 4,1 cm
2. 76,2 cm
3. Trou (7 mm)
(Figure
Figure 17
2. Broche 7 (installer le fil
blanc ici)
17).
Figure 18
Figure 18
4. 12,7 cm
5. 9,1 cm
17).
2.
Fixez la plaque de montage et le vibrateur sur le
véhicule au moyen des 4 boulons de carrosserie
et des 4 écrous, comme montré à la
Remarque:
de sorte qu'il soit en bas.
g272996
1. Boulon de carrosserie
2. Plaque de montage
3.
Reliez le faisceau du vibrateur au vibrateur.
Remarque:
vibrateur le long des conduites hydrauliques, car
le distributeur de matériau MH-400 peut pivoter
vers le haut.
pour les
1. Connecteur du faisceau
de l'interrupteur
4.
Avec des serre-câbles, attachez les câbles
le long des conduites hydrauliques jusqu'au
connecteur du faisceau d'interrupteur.
Remarque:
arêtes vives.
5.
Branchez le faisceau de l'interrupteur à l'autre
extrémité du faisceau du vibrateur.
Remarque:
connexion quand vous accouplez le distributeur
de matériau au groupe de déplacement.
g031587
7
Positionnez le câble du vibrateur
Figure 19
3. Vibrateur
4. Écrou
Acheminez le faisceau du
Figure 20
2. Connecteur de vibrateur
Maintenez le faisceau à l'écart des
Vous pouvez effectuer la
Figure
19.
g024368
g031585
