Afin de réduire le risque d'incendie et d'explosion,
veillez à conserver systématiquement un
écartement minimum de 25,4 mm (1 po) entre les
pièces rotatives de l'agitateur et la cuve pour éviter
la formation d'étincelles.
• Pour l'installation d'un nouvel agitateur sur un
nouveau réservoir, suivez les étapes 1–2 et 7–15
(modèles 25C536, 25C537, 25C538).
• Pour le remplacement d'un agitateur existant,
suivez les étapes 1, 3–12 et 14–15 (modèles
25C539, 25C540, 25C541).
• Pour le remplacement de l'entraînement d'agitateur
avec le kit 19A844, suivez les étapes décrites à
la section
Installation des kits de conversion du
moteur, page
19.
1. Procédez à la décompression du système
(le cas échéant) en suivant la procédure à la
section
Procédure de décompression, page
et retirez le couvercle du réservoir sous pression
du réservoir.
2. Dévissez et retirez le contre-écrou hexagonal
(49), le bouchon (P) et le joint torique (R) du
couvercle du réservoir.
3. Retirez l'étrier supérieur (56).
4. Desserrez les deux vis d'hélice de l'agitateur (46)
et démontez l'hélice de l'agitateur (45).
5. Sur les réservoirs de 38 et 57 litres, retirez l'étrier
inférieur (56), desserrez les vis (54) et enlevez le
déflecteur (53) en le faisant coulisser le long du
tuyau pour fluide (12).
6. Dévissez et retirez le contre-écrou hexagonal
(49), le joint (50) et l'agitateur fixé sur le couvercle
du réservoir.
3A7012G
7. Pour installer le nouvel agitateur, mettez le joint
(50) au-dessus du trou central du couvercle du
réservoir. Introduisez l'arbre de l'agitateur (47) à
travers le joint et le trou central.
13,
8. Installez le contre-écrou (49) sous le couvercle
du réservoir et serrez fortement pour assurer
l'étanchéité entre le joint (50) et le couvercle du
réservoir.
9. Montez le support d'arbre (44) sur le logement
de l'arbre (42). Vérifiez que la rondelle de butée
inférieure (48) est située entre l'épaulement de
l'arbre (47) et le logement (42).
10. Fixez à l'aide de l'étrier supérieur (56), du clamp
(43), de la rondelle-frein (41) et de l'écrou (55).
11. Sur les réservoirs de 37 et de 58 litres, mettez
l'ensemble de roulements inférieur (66) et (67)
sur l'arbre.
Note

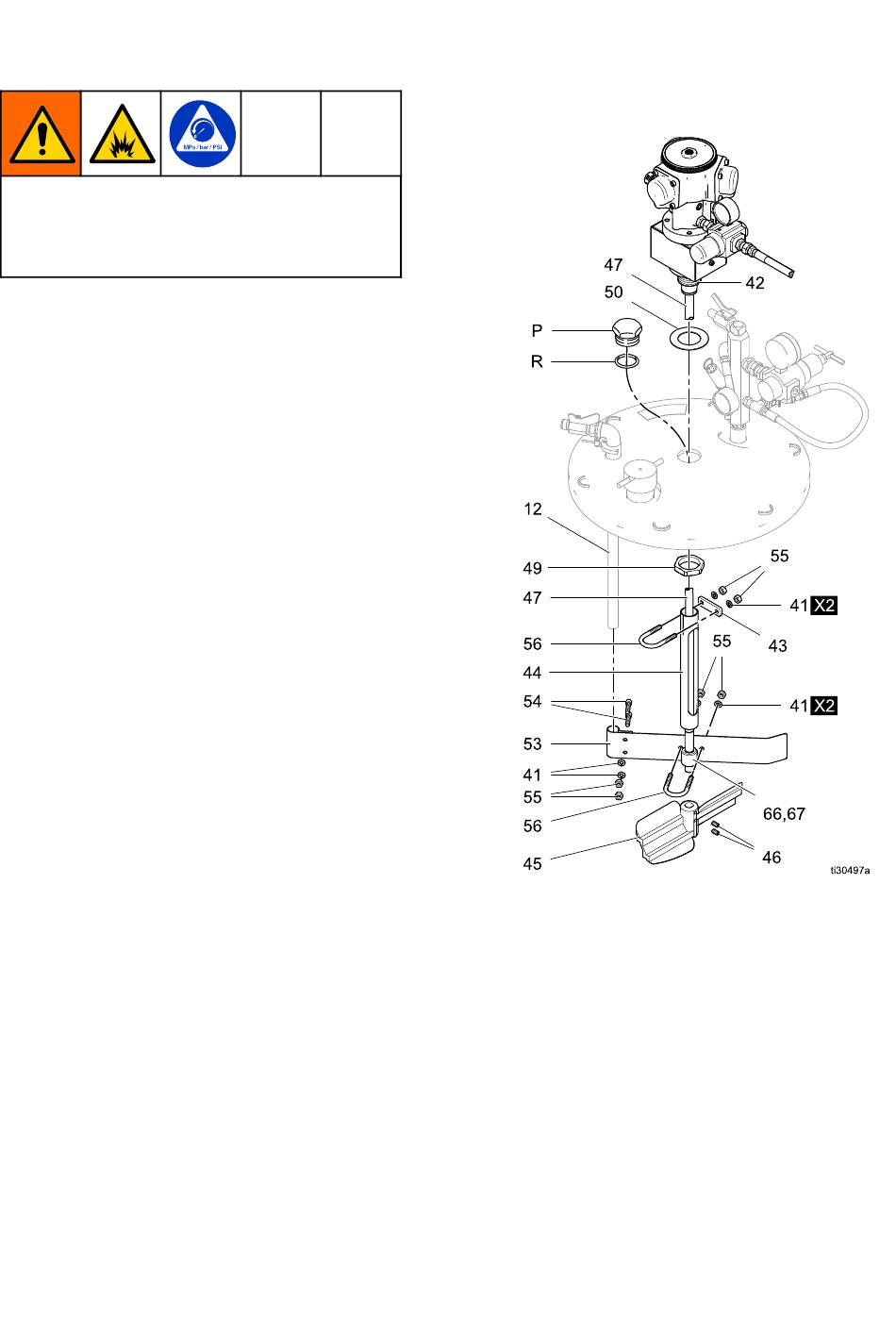

Positionnez le moteur pneumatique et le
régulateur d'air comme illustré ci-dessus.
Installation
9
