2. Montage et mise en service
2.2
Connecteurs
1
FE
2
ACTUATORS
3
BUFFER/FEEDER
4
DIAG
5
24 Vcc
6
*)
ENCODER
7
*)
PLC

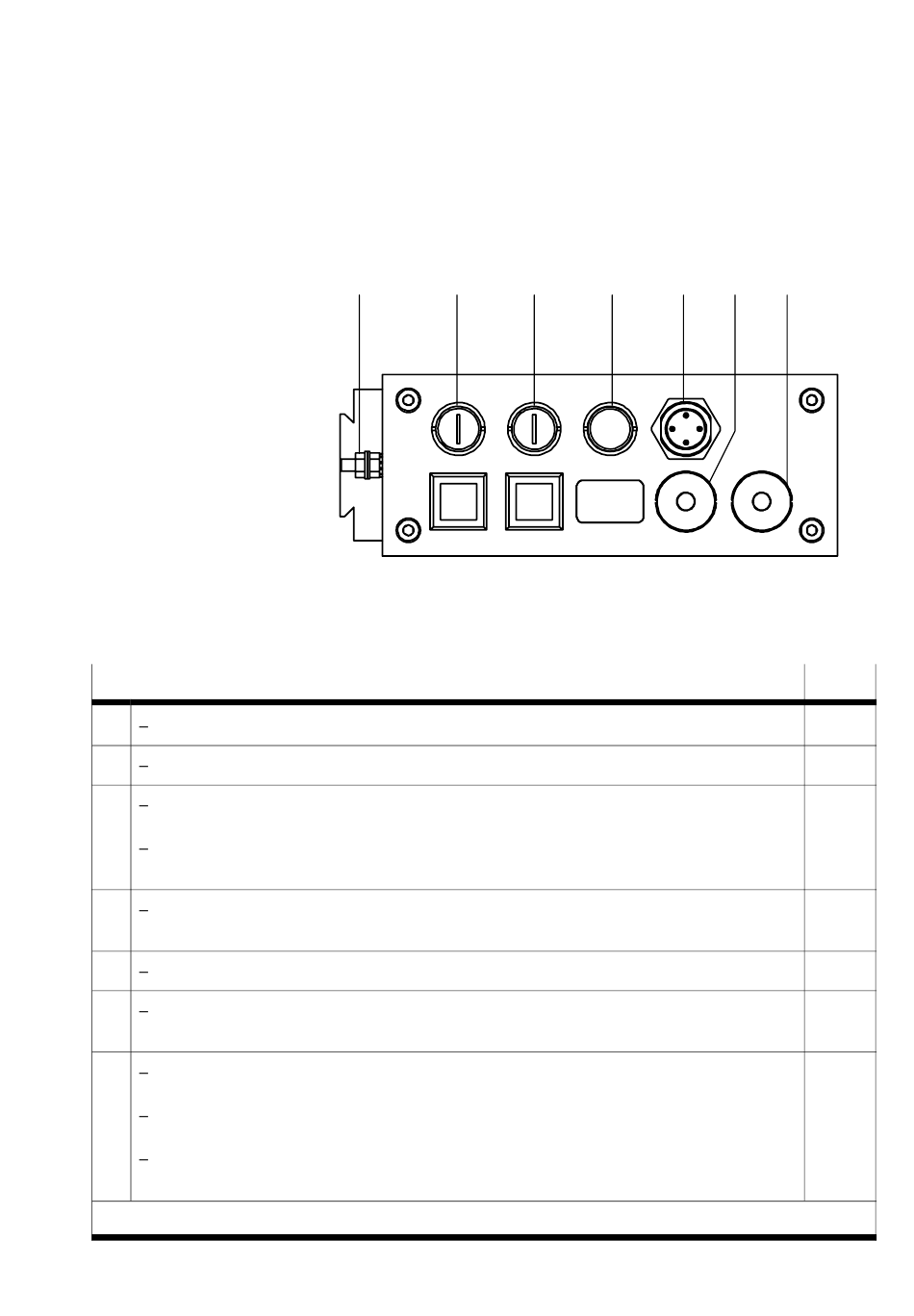

Fig. 2/5 : Connexions du Checkbox
Fonction
1
Raccordement de la borne de terre
2
Raccordement d'au maximum 3 actionneurs pour le triage des pièces contrôlées
3
Raccordement d'1 capteur de zone tampon pour la commande de transfert de
pièces vers la machine en aval
Sorties de puissance 24 V pour la commande du système d'alimentation
(bol vibrant) et du système de transport (convoyeur)
4
Raccordement d'un PC de diagnostic pour le diagnostic du système, la visualisation
et l'optimisation du processus de contrôle dans les logiciels CheckKon et CheckOpti
5
Raccordement de la tension d'alimentation 24 Vcc
6
Raccordement d'un codeur pour déterminer la vitesse du convoyeur en cas
d'exigences élevées concernant la précision des longueurs.
7
Raccordement de 2 capteurs de zone tampon pour la commande de transfert de
pièces vers la machine en aval
Sortie de puissance 24 V pour la commande du système d'alimentation (bol vibrant)
et du système de transport (convoyeur)
Signaux E/S pour surveillance du processus et commande de niveau supérieur ou
pour commande d'une machine en aval
*)
Les raccords 6 et 7 ne sont disponibles que sur le CHB−C−P/..X.
Festo P.BE−CB−COMP−F R fr 0307b
1
2
3
4
5
6 7
Chap.
2.3
3.2
3.3
3.4
2.3
4.2
4.3
2−7
