Etape

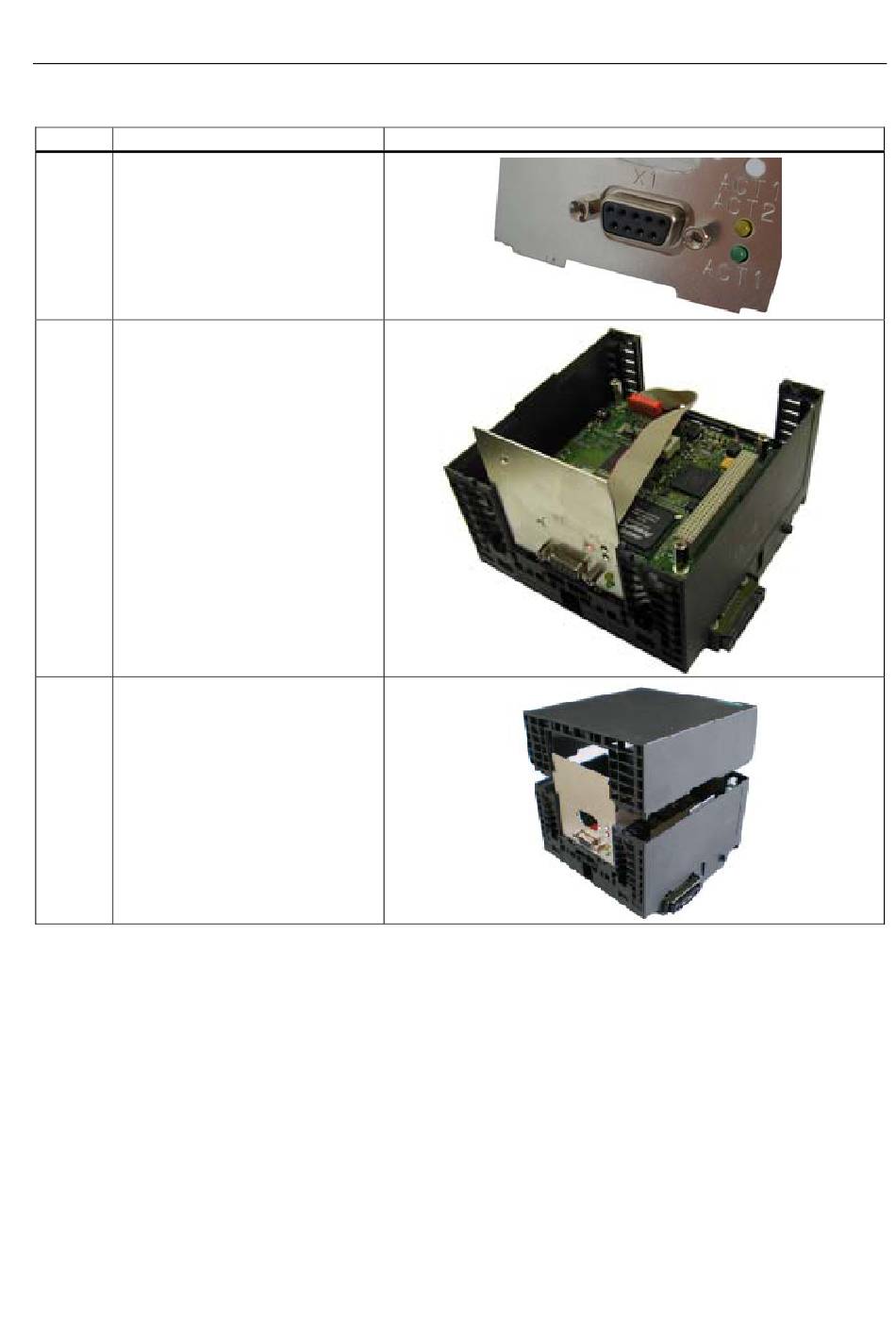

Marche à suivre
3
Fixer le connecteur femelle à la tôle
de guidage préparée.
4
Enficher et enclencher les tôles de
guidage dans les guides de
l'EM PCI-104.
5
Remettre en place et enclencher le
panneau frontal.
Installer cartes PCI-104
D'autres paramétrages sont éventuellement nécessaires pour installer les cartes PCI-104.
Pour plus d'informations sur l'installation, référez-vous à la documentation correspondante
des constructeurs.
Contrôleur modulaire embarqué S7 modular Embedded Controller
Instructions de service, 07/2009, A5E02299368-03
4.2 Montage des cartes PCI-104 dans l'EM PCI-104
Illustration
Installation et configuration
53
