4.2.4
Montage des cartes dans le module d'extension EM PCI-104
Outils
Servez-vous d'un tournevis hexagonal mâle (5 mm) pour fixer les boulons d'écartement des
cartes PCI-104. La carte PCI-104 supérieure peut être également fixée avec des vis (M3).
PRUDENCE
Les composants sur les cartes de circuits imprimés sont très sensibles aux décharges
électrostatiques. Tenez compte, en manipulant ces composants, des mesures de sécurité
dans les directives pour les composants sensibles aux décharges électrostatiques.
Conditions requises
● Le module d'extension EM PCI-104 est ouvert.
● Les cavaliers (Page 47) pour l'alimentation des cartes PCI-104 sont placés sur la carte
imprimée de l'EM PCI-104.
● Les encoches (Page 49) pour les connecteurs des cartes PCI-104 existent sur les tôles
de guidage.
● Les cartes PCI-104 sont configurées (Page 45).
Ouvrir boîtier
Etape
Marche à suivre
1

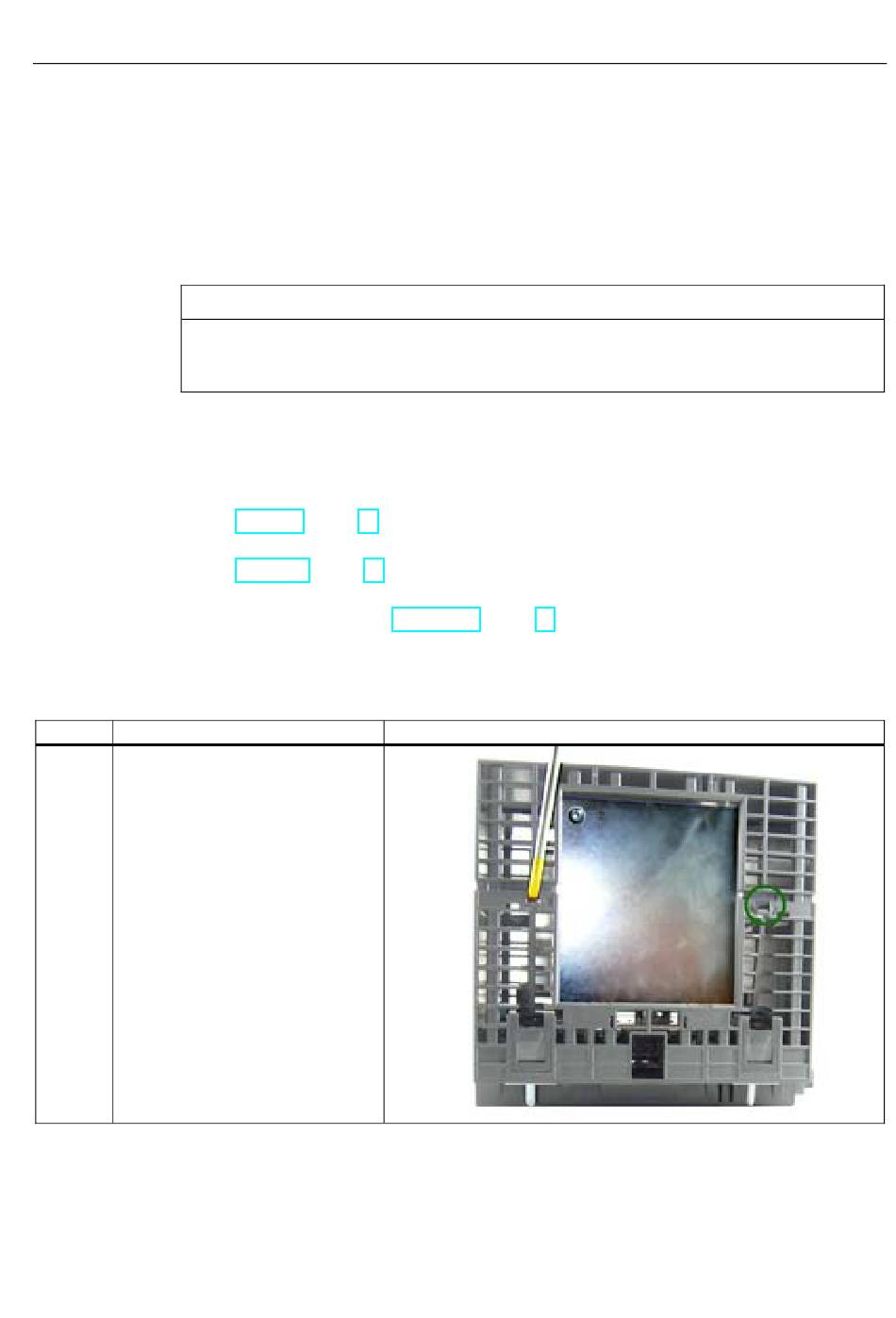

Desserrer avec précaution les
verrouillages des deux languettes en
plastique en dessous de l'EM
PCI-104 avec un tournevis.
Contrôleur modulaire embarqué S7 modular Embedded Controller
Instructions de service, 07/2009, A5E02299368-03
4.2 Montage des cartes PCI-104 dans l'EM PCI-104
Illustration
Installation et configuration
51
