Mesure de pression différentielle, de niveau et de débit sur liquides ou gaz

Masquer les pouces Voir aussi pour Deltabar PMD55B:

Table des Matières

Bride ovale, raccord 1/4-18 NPT ou RC 1/4

54 (2.13)

87 (3.43)

98 (3.86)

38 (1.5)

 4

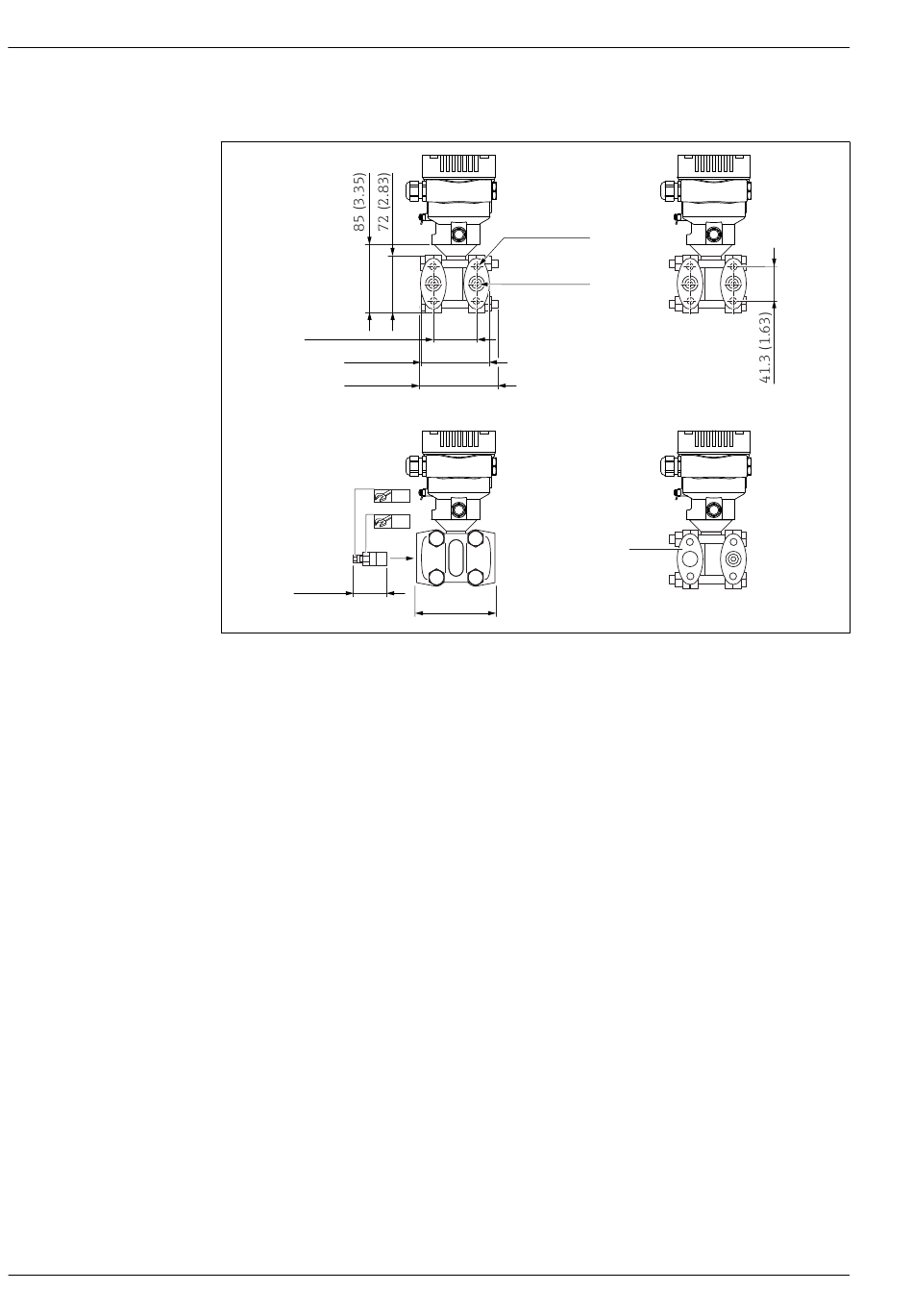

Vue de face, vue du côté gauche, vue du côté droit. Les écrous se trouvent toujours du côté négatif. Unité

de mesure mm (in)

Bride pleine

7/16-20 UNF

Connexions, 2 vannes de purge incluses :

• <PN 160 : 1/4-18 NPT IEC 61518

• PN 160 : M10

• PN 420 : M12

7/16-20 UNF avec bride aveugle du côté basse pression (version avec capteur de pression absolue ou

cellule de pression relative)

Connexions, vanne de purge incluse :

1/4-18 NPT IEC 61518

RC 1/4

Connexions, 2 vannes de purge incluses :

• <PN 160 : 1/4-18 NPT IEC 61518

• PN 160 : RC 1/4

• PN 420 : RC 1/4

7/16-20 UNF

M10 (M12)

1/4-18 NPT

+ -

RC 1/4

100 (3.94)

Deltabar PMD55B

Endress+Hauser

A0038475
