Montage

2.3 Montage

2.3.1 Outils de montage

Pour le montage, il vous faut les outils suivants :
• Outil pour le montage des brides
• Pour fixer les raccords filetés :
Clé à molette de 60 mm pour 1½", de 50 mm pour ¾"
• Pour tourner le boîtier : une clé pour vis six pans 4 mm.
2.3.2 Instructions de montage générales
Le Levelflex peut être vissé dans un manchon ou une bride. Procédez de la façon suivante :

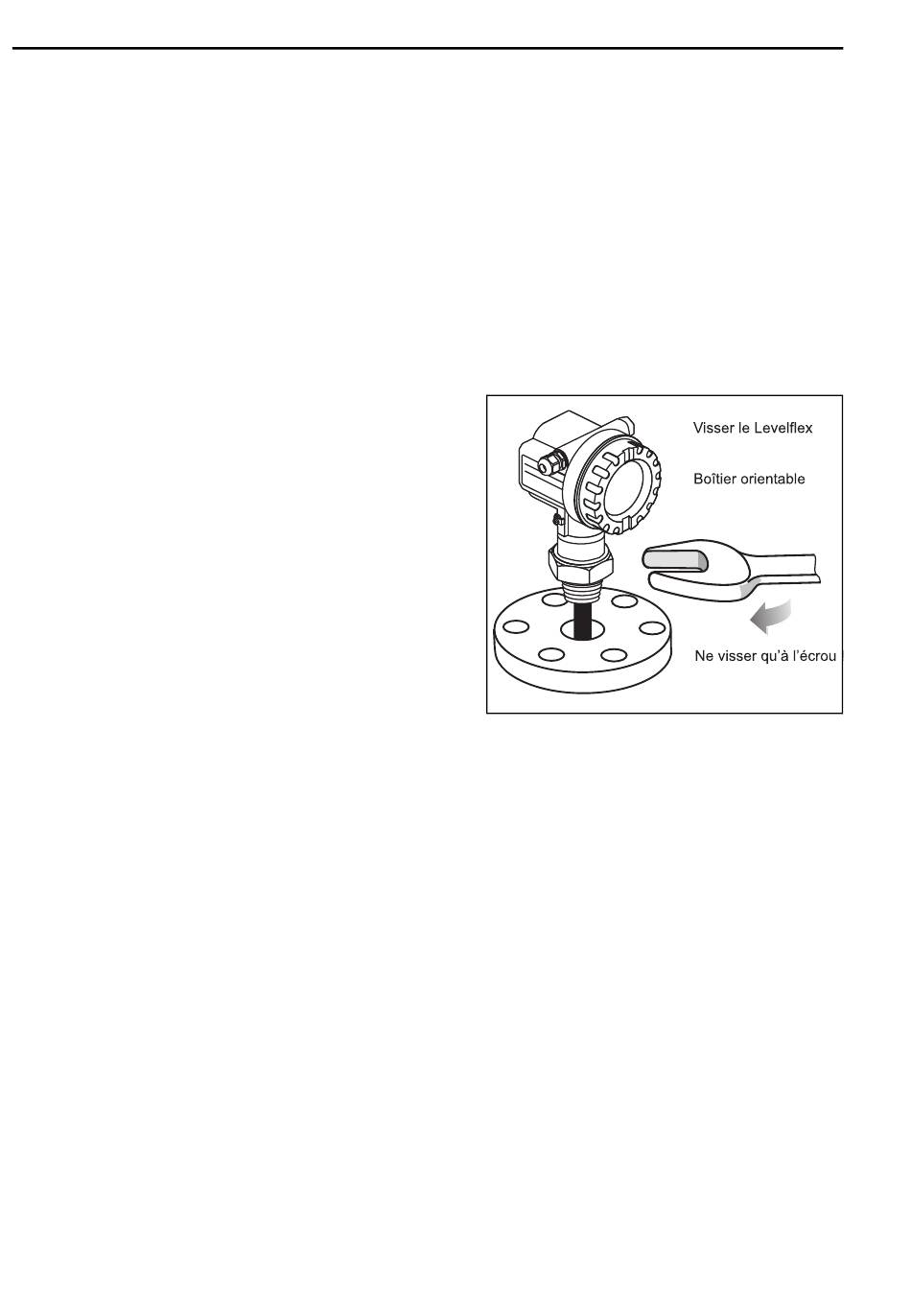

Visser
• Vissez le Levelflex dans le manchon ou
fixez-le à la contre-bride.
• Couple de serrage maximal autorisé :
– G3/4" : 45 Nm
– G1-1/2" : 450 Nm
En cas d'utilisation d'un joint en fibre
aramide et d'une pression de process de
40 bar :
– G3/4" : 25 Nm
– G1-1/2" : 140 Nm
• Le Levelflex fonctionne dans des silos en
métal, béton et matière synthétique. Dans
le cas d'un montage en silo métallique, il
faut veiller à assurer un bon contact
métallique entre le raccord process et le
silo.
• Pour le montage des brides avec un joint,
utilisez des boulons métalliques non
peints pour garantir un bon contact
électrique entre la bride de process et la
bride de la sonde.
