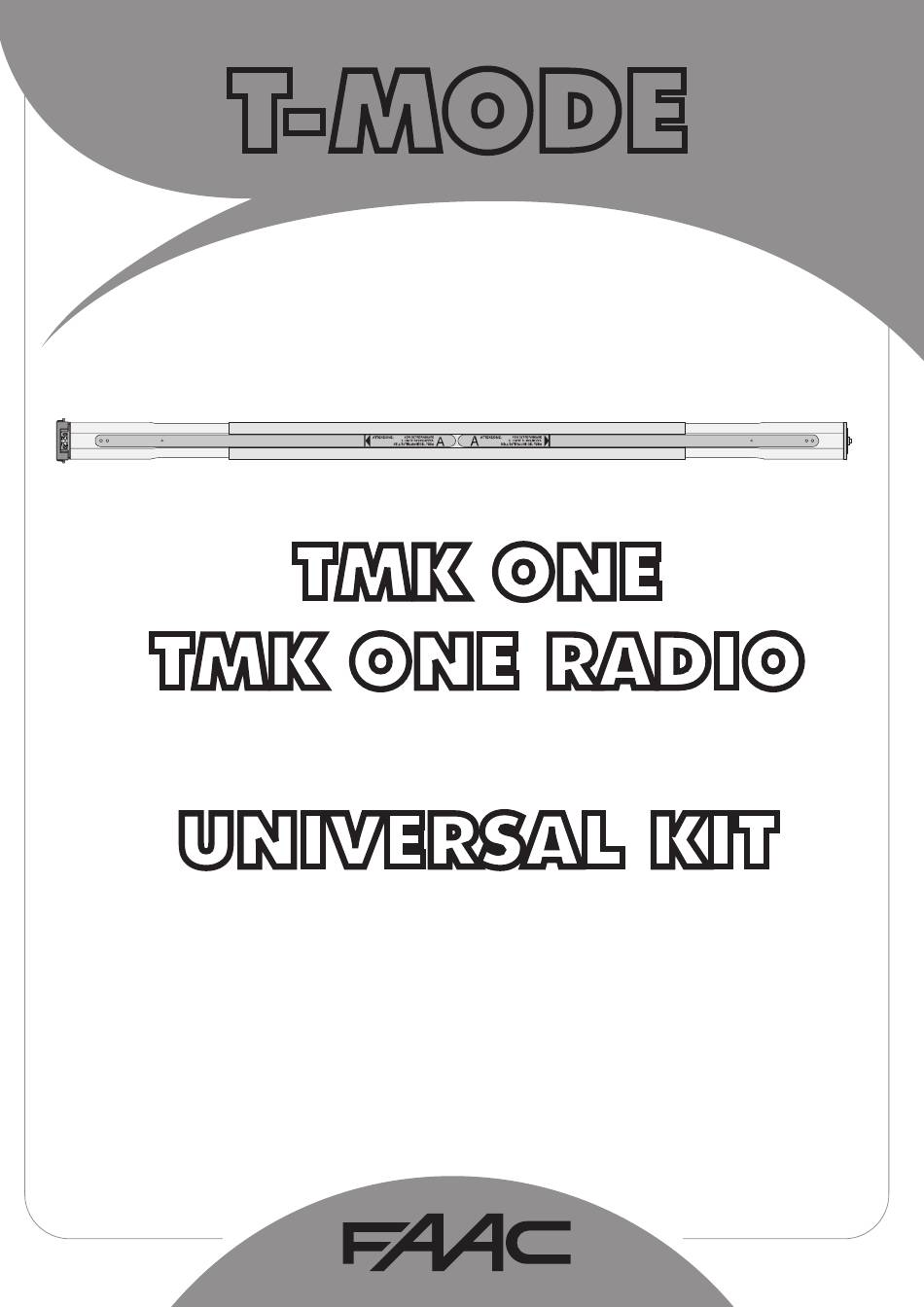

- Page 1 T-MODE TMK ONE TMK ONE RADIO UNIVERSAL KIT...
-
Page 2: Mises En Garde Pour L'installateur
14. Tout élément non expressément prévu dans ces instructions n’est pas autorisé. FAAC décline toute responsabilité dérivant d’une utilisation im- propre ou autre que celle à laquelle l’automatisme est destiné. 15. Le réglage des fins de course doit advenir lorsque le moteur Avant d’effectuer toute intervention sur l’installation, couper... -
Page 3: Tmk One - Tmk One Radio Kit Universel Pour Volets Roulants

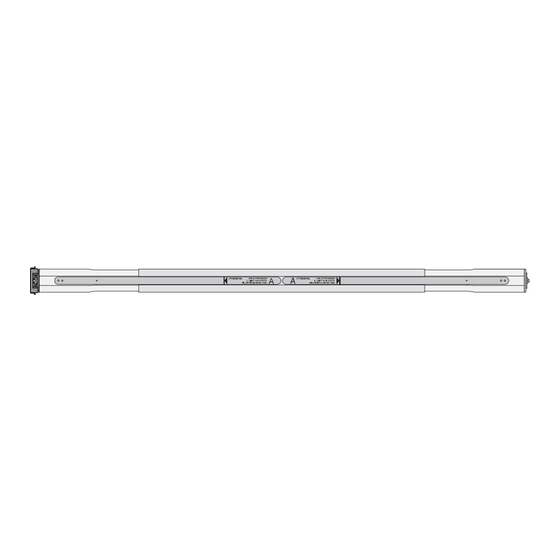

TMK ONE - TMK ONE RADIO KIT UNIVERSEL POUR VOLETS ROULANTS DESCRIPTION ET CARACTÉRISTIQUES TECHNIQUES COMPOSANTS DU KIT T-MODE Fig.1 Rouleau télescopique côté moteur Support de calotte avec montage sur bride Rouleau télescopique côté calotte 10. Support à fixation rapide Rouleau fixe 11. -
Page 4: Limites D'utilisation
max 28 kg 1.2 LIMITES D’UTILISATION MOD. RADIO MOD. RADIO TMK 28 TMK 56 max 28 kg 700mm 740mm max 56 kg 700mm 740mm 1700 mm 1740 mm 1700 mm 1740 mm ATTENTION: NE PAS DÉPASSER LES LIMITES D’UTILISATION CHOIX DU MODÈLE max 56 kg VOLETS ROULANTS EN PLASTIQUE/ALUMINIUM VOLETS ROULANTS EN BOIS, FER, ALUMINIUM EXTRUDÉ... -
Page 5: Remplacement Du Rouleau Enrouleur Existant
REMPLACEMENT DU ROULEAU ENROULEUR EXISTANT CAISSON AVEC PATTES OU AGRAFES SCELLÉES Longueur LT (Largeur entre les pattes scellées) Poulie (C) Fig.5 Sangles (B) Pattes à Courroie (A) Support sceller poulie (D) Fig.3 Fig.4 REMARQUE : LA LONGUEUR « LT » DOIT ÊTRE MESURÉE ENTRE LES TROUS DES ÉTRIERS MURÉS Abaisser totalement le volet roulant. -
Page 6: Assemblage Du Rouleau Télescopique
ASSEMBLAGE DU ROULEAU TÉLESCOPIQUE 1) LE KIT ROULEAU TÉLESCOPIQUE T-MODE DOIT ÊTRE ASSEMBLÉ EN FONCTION DE LA LONGUEUR « LT » (Fig.3 ou 5) 2) LA LONGUEUR « LT » FAIT ENVIRON 4/6 cm DE PLUS QUE LA MESURE DU ROULEAU TÉLESCOPIQUE À ASSEMBLER. 3) LES BANDES DE GUIDAGE (Fig.7 réf.A) , SITUÉES AU-DESSUS DU ROULEAU TÉLESCOPIQUE CÔTÉ... -
Page 7: Montage De La Calotte
LARGEUR LT COMPRISE ENTRE 136 et 180 cm Pour les assemblages avec la longueur LT (Fig.3-5) comprise entre 180 cm (maximum) et 136 cm (minimum), utiliser les manchons moteur et la calotte (Fig.1 réf. 1 - 2) et le rouleau fixe (Fig.1 réf.3). Pour obtenir la valeur minimum, enfiler complètement les 2 manchons (Fig. - Page 8 MONTAGE DE ÉLECTRO-ROULEAU DANS LE COFFRE D’ENROULEMENT MONTAGE DE L’ÉLECTRO-ROULEAU DANS LE CAISSON SUPPORTS DU MOTEUR ( A ) Support à Goujon carré 10 mm à Kit support étrier réglable et Kit support étrier et goujon carré fixation rapide utiliser uniquement avec 10 mm (A2) goujon carré...
-
Page 9: Branchements Électriques
BRANCHEMENTS ÉLECTRIQUES MISES EN GARDE : 1) Avant d’effectuer toute intervention sur l’installation, couper l’alimentation électrique. 2) Installer un interrupteur omnipolaire sur le réseau d’alimentation de l’automatisme avec une distance d’ouverture des contacts égale ou supérieure à 3 mm. TMK ONE BRANCHEMENT DE DEUX BOUTONS PHASE NEUTRE Montée... -
Page 10: Programmation
TMK ONE RADIO COMMENT UTILISER LA TÉLÉCOMMANDE TMK ONE RADIO MÉMORISATION DE LA PREMIÈRE TÉLÉCOMMANDE 433Mhz Télécommande portable MONTÉE STOP / DESCENTE TOUCHE DE PROGRAMMATION Fig. 19 IL EST POSSIBLE DE MÉMORISER 20 DISPOSITIFS RADIO MAXIMUM DANS LE RÉCEPTEUR INTERNE AU MOTEUR Suivant le type de configuration de votre installation (Fig.20) CÔTÉ... -
Page 11: Suppression De La Mémoire Du Récepteur Interne (Reset)
8.2 SUPPRESSION DE LA MÉMOIRE DU RÉCEPTEUR INTERNE (RESET) Couper l’alimentation au moteur et attendre 10 secondes environ. Connecter le fil noir ou rouge avec le fil marron. Si vous avez un bouton « pas à pas », il suffit de le laisser enfoncé sans effec- tuer la connexion. -
Page 12: Lien Entre Le Sens De Rotation Du Rouleau Et Les Flèches Des Fins De Course
RÉGLAGE DES FINS DE COURSE Les KIT T-MODE sont dotés, à l’intérieur, d’un système de fin de course électromécanique qui permet d’interrompre l’alimentation du moteur quand on arrive à la limite d’ouverture ou de fermeture du volet roulant. 10.1 LIEN ENTRE LE SENS DE ROTATION DU ROULEAU ET LES FLÈCHES DES FINS DE COURSE Sens de Sens de rotation du... - Page 13 POLAND Saint Priest, Lyon - France FAAC POLSKA SP.ZO.O tel. +33 4 72218700 Warszawa - Poland www.faac.fr tel. +48 22 8141422 FAAC FRANCE - AGENCE PARIS www.faac.pl Massy, Paris - France RUSSIA tel. +33 1 69191620 FAAC RUSSIA LLC www.faac.fr...
