COMBI 740
COMBI 740

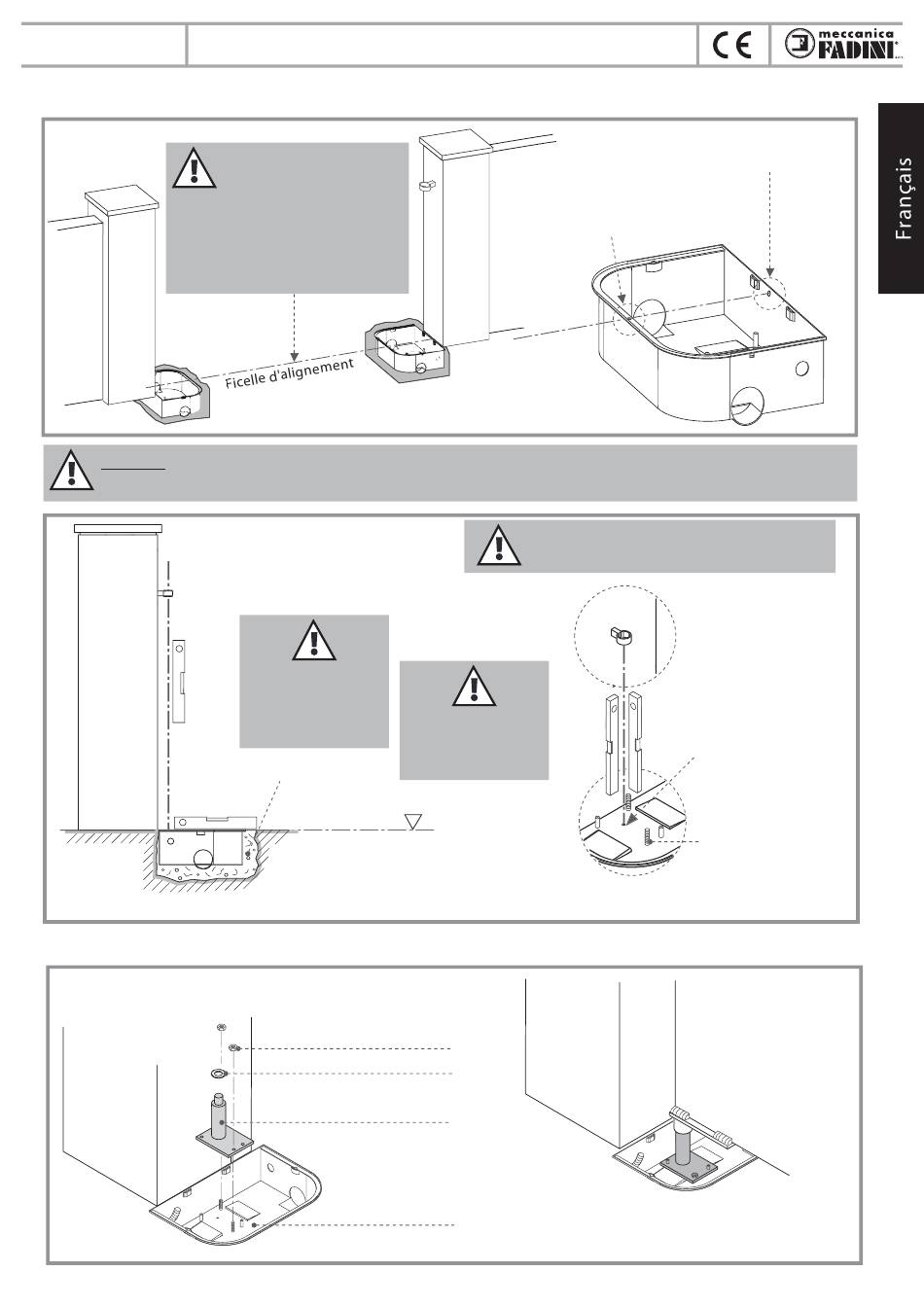

ALIGNEMENT DE DEUX COFFRAGES PERDUS
Attention: Avant le scellement du coffrage dans le béton, il faut aligner le trou interne du coffrage avec la
charnière supérieure (Fig. 11) à plat parfait. Le bord supérieur du caisson doit être à niveau du sol terminé.
Niveau
Niveau
On peut installer le battant du portail même en absence du Combi 740. En effet le Caisson est préparé pour recevoir le pivot
bas préparatoire qui, une fois fixé à l'intérieur de celui-ci, remplace la charnière inférieure du battant (Fig. 12).
automatisme hydraulique enterré pour portails à battants
Avant de fixer les coffrages,
il
faut
qu'ils
soient
parfaitement alignés, l'un en
face de l'autre ; pour cela,
placer une ficelle aux
extrémités des coffrages, en
correspondance des quatre
trous (deux par coffrage).
Le béton doit
adhérer
parfaitement au
caisson sur toute sa
surface
Coulage de béton
Ecrous M8 de fixation
Rondelle en bronze
Pivot bas préparatoire
Caisson enterré
Trou à aligner avec la
ficelle pour obtenir un
alignement parfait des
Le trou présent à l'intérieur du caisson
doit être aligné avec la charnière supérieure
Le bord supérieur
du coffrage doit être
Niveau
à niveau du sol
terminé.
0.0
Installation provisoire du battant sur le
caisson avec pivot bas préparatoire (après
avoir soudé la piéce d'entraînement avec
bague - pag. 40, Fig. 13)
39
Trou de fixation de la
ficelle d'alignement
deux coffrages
Trou d'alignement
avec la charnière
supérieure, située à
l'intérieur du coffrage
Barres filetées de
fixation du Combi 740
au coffrage perdu
Fig. 10
Fig. 11
Fig. 12
