Montage
• Le diamètre et la hauteur de la cuve doivent être dimensionnés de sorte que toute réflexion
du signal radar sur les deux côtés de la cuve puisse être évitée ("Angle d'émission",  ä 9)
• Dans le cas de produits à constante diélectrique faible (classes de produit A et B), le fond de
la cuve peut être visible à travers le produit lorsque le niveau est faible (petite hauteur C).
Dans cette zone, il faut s'attendre à une précision réduite. Si cela n'est pas acceptable, nous
recommandons de fixer le point zéro à une distance C (voir fig. ci-dessous) au-dessus du fond
de la cuve.
• Lors de l'utilisation d'une antenne parabolique, et notamment dans le cas de produits ayant
une faible constante diélectrique (voir BA00209F, chapitre "Gamme de mesure"), le niveau
max. doit se situer à plus de 1 m de la bride (voir BD dans figure).

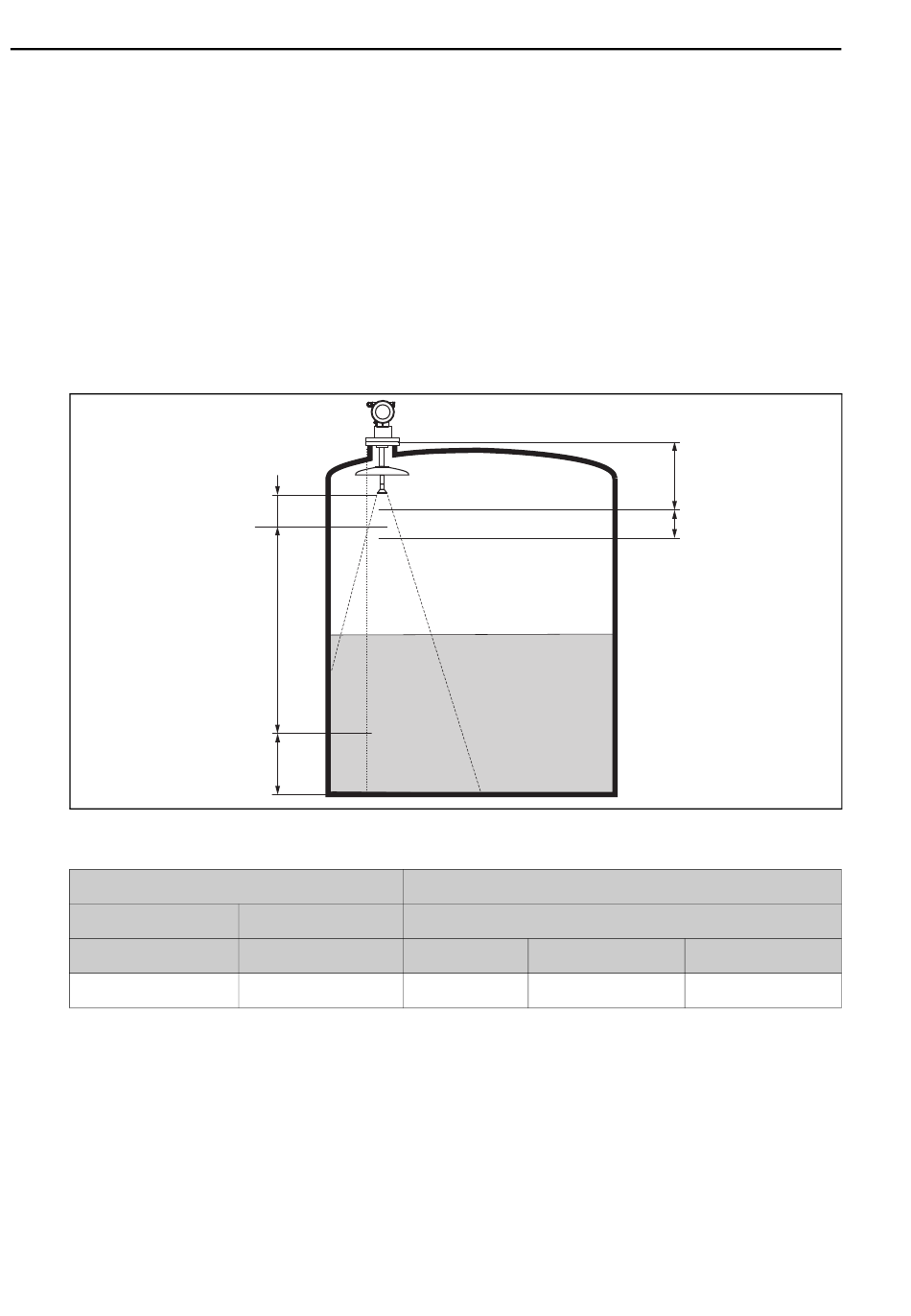

• La distance de sécurité (SD) est réglée à 0,5 m par défaut et génère une alarme.
Référence : bride / BD (voir schéma)
Distance de blocage
BD [m]
1
Comportement en cas de dépassement de la gamme de mesure
Le comportement en cas de dépassement de la gamme de mesure peut être configuré librement :
A la livraison, un courant de défaut de 22 mA ainsi que l'émission d'un avertissement numérique
(E681) sont préréglés.
10
A
100%
B
C
0%
Distance de sécurité
SD [m]
0,5
Micropilot S FMR533 4...20 mA HART
Référence : extrémité de l'antenne (voir schéma)
Conditions recommandées supplémentaires
A [mm] B [m]
1000 0,5
DB
DS
L00-FMR533-17-00-00-xx-001
C [mm]
150...300
