Version d'appareil : Modbus RS485 (mode transactions commerciales)
Variante de commande "Sortie, entrée", option 6 (version d' a ppareil pour mode transactions
commerciales) :
Modbus RS485
A
2
8
3
1
7 4
6
5
A
+
E
-

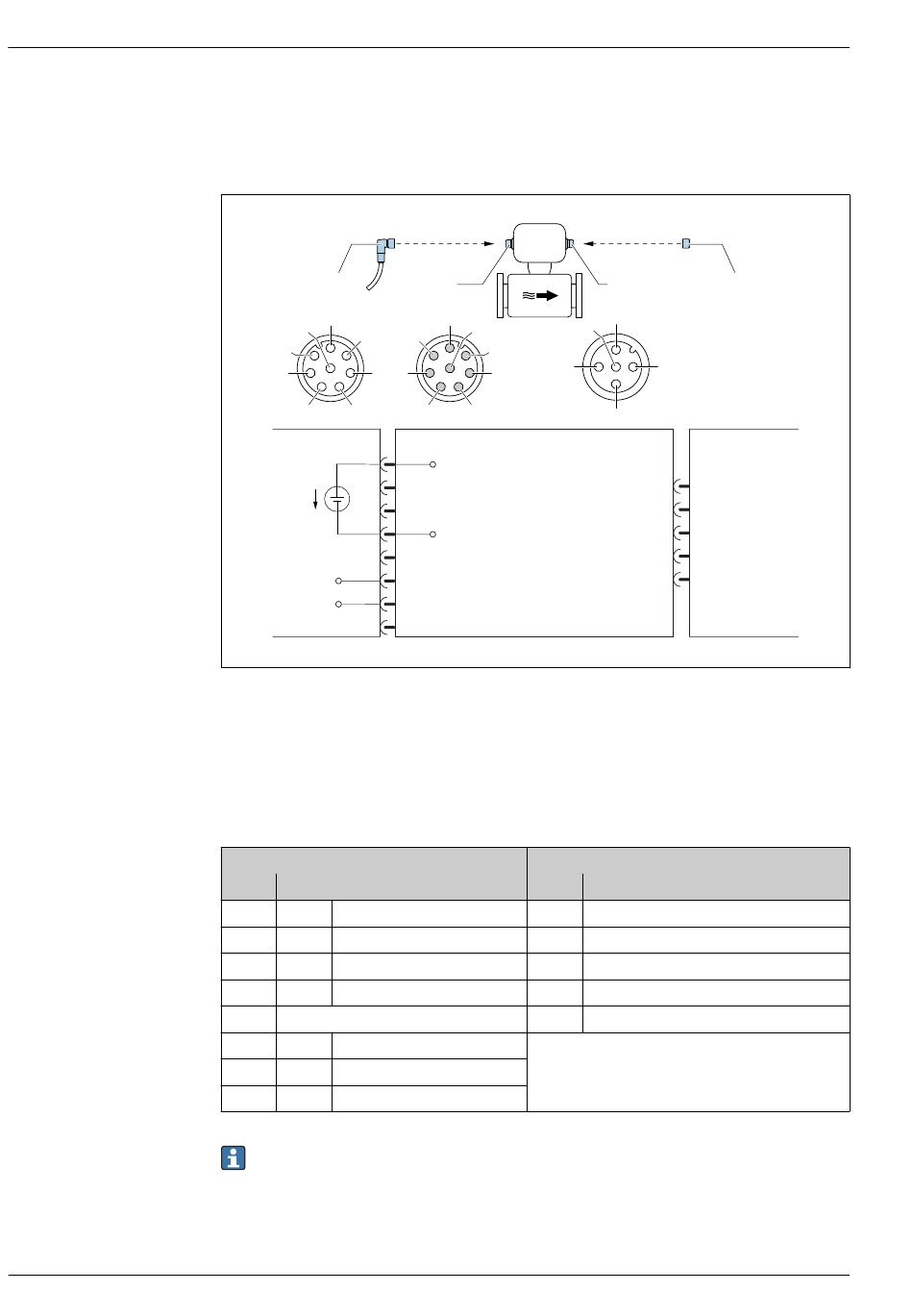

 6 Raccordement à l' a ppareil
A Embase : tension d' a limentation, Modbus RS485
B Connecteur : tension d' a limentation, Modbus RS485
C Embase sur l' a ppareil
D Connecteur : dongle (protection en écriture du hardware pour mode transactions commerciales)
E Alimentation PELV ou SELV
Occupation des broches
Raccordement : Embase (A) – Connecteur (B)
Broche Assignation
1 L+ Tension d' a limentation
2 + Interface service RX
3 + Interface service TX
4 L- Tension d' a limentation
5 libre
6 A Modbus RS485
7 B Modbus RS485
8 – Interface service GND
Respecter les spécifications de câble →  16.
RSE 8
M12x1
B
2
8
3
1
4
4 7
6
5
B
1
2
3
4
5
6
7
8
Raccordement : Embase (C) – Connecteur (D)
Broche Assignation
1
2
3
4
5
C D
1
5
2
3
C
D
NC
NC
NC
+
-
