Memosens Wave CAS80E
Raccordement électrique
Endress+Hauser
Grandeur Fente de 2 mm (0,08 in)
mesurée
DCOeq 0 ... 5 000 mg/l
DOBeq 0 ... 750 mg/l
Nitrates NO3-N 0 ... 2 500 mg/l
Alimentation électrique
AVERTISSEMENT
L
L'appareil est sous tension !
Un raccordement non conforme peut entraîner des blessures pouvant être mortelles !
‣
Seuls des électriciens sont habilités à réaliser le raccordement électrique.
‣
Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les
instructions y figurant.
‣
Avant de commencer le raccordement, assurz-vous qu' a ucun câble n' e st sous tension.
Raccordement du spectromètre
Les options de raccordement suivantes sont disponibles :
• Via un connecteur M12 (version : câble surmoulé, connecteur M12)
• Via le câble du spectromètre sur les bornes enfichables d' u ne entrée du transmetteur (version :
câble surmoulé, extrémités préconfectionnées)
2DS
PK
GY
Sensor 1
GN
YE
Sensor 2

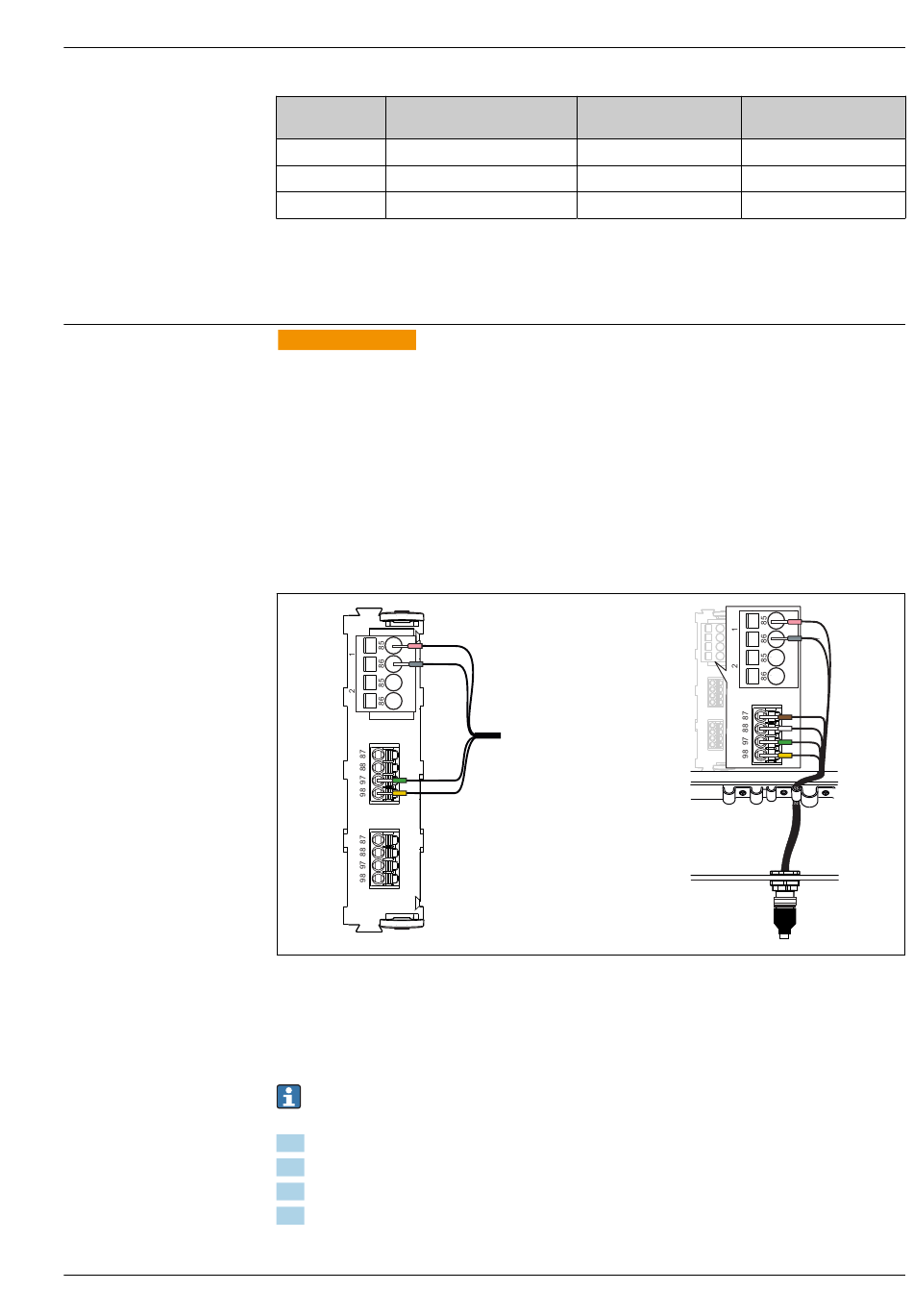

 4 Raccordement du spectromètre à l' e ntrée (à gauche) ou via un connecteur M12 (à droite)
La longueur maximale de câble est de 100 m (328,1 ft).
Raccordement du blindage de câble
Si possible, n' u tiliser que des câbles d' o rigine préconfectionnés. Les câbles du spectromètre
doivent être des câbles blindés.
1. Desserrer un presse-étoupe approprié sur le dessous du boîtier.
2. Retirer le bouchon.
3. Enfiler dans le sens correct le presse-étoupe autour de l' e xtrémité de câble.
4. Faire passer le câble par la traversée pour l' i ntroduire dans le boîtier.
Fente de 10 mm (0,4 in) Fente de 50 mm (1,97 in)
0 ... 1 000 mg/l 0 ... 200 mg/l
0 ... 150 mg/l 0 ... 30 mg/l
0 ... 500 mg/l 0 ... 100 mg/l
Sensor 1
PK
GY
BN
WH
GN
YE
A0042911
