Endress+Hauser Proline Promag 53 Instructions Condensées page 28

Montage

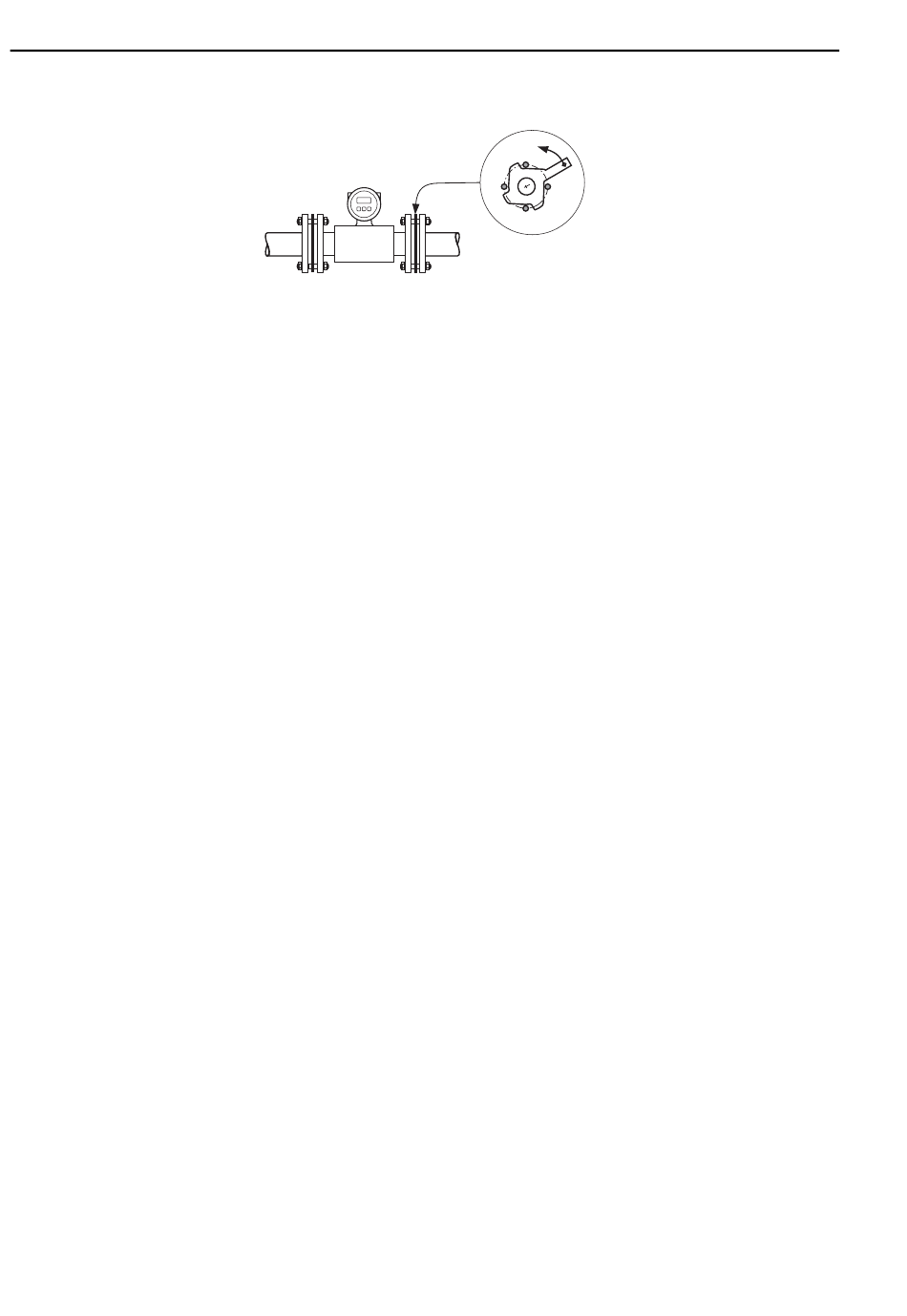

1. Placer le disque de mise à la terre et les joints supplémentaires entre la bride de l' a ppareil et la bride de la conduite
(voir graphique).
2. Faire passer les vis dans les perçages de la bride. Serrer les écrous de manière à ce qu' i ls restent lâches.
3. Puis tourner le disque de mise à la terre comme représenté, jusqu' à ce que la poignée soit en butée contre les vis. Le
disque de mise à la terre est ainsi correctement et automatiquement centré.
4. Serrer les vis avec les couples de serrage requis →  29.
5. Câbler les disques de mise à la terre selon le concept de mise à la terre de l' i nstallation.
28
Proline Promag 53
A0008167
