Autre option de câblage (pour les thermopompes avec chauffage auxili-
aire ou de secours uniquement)

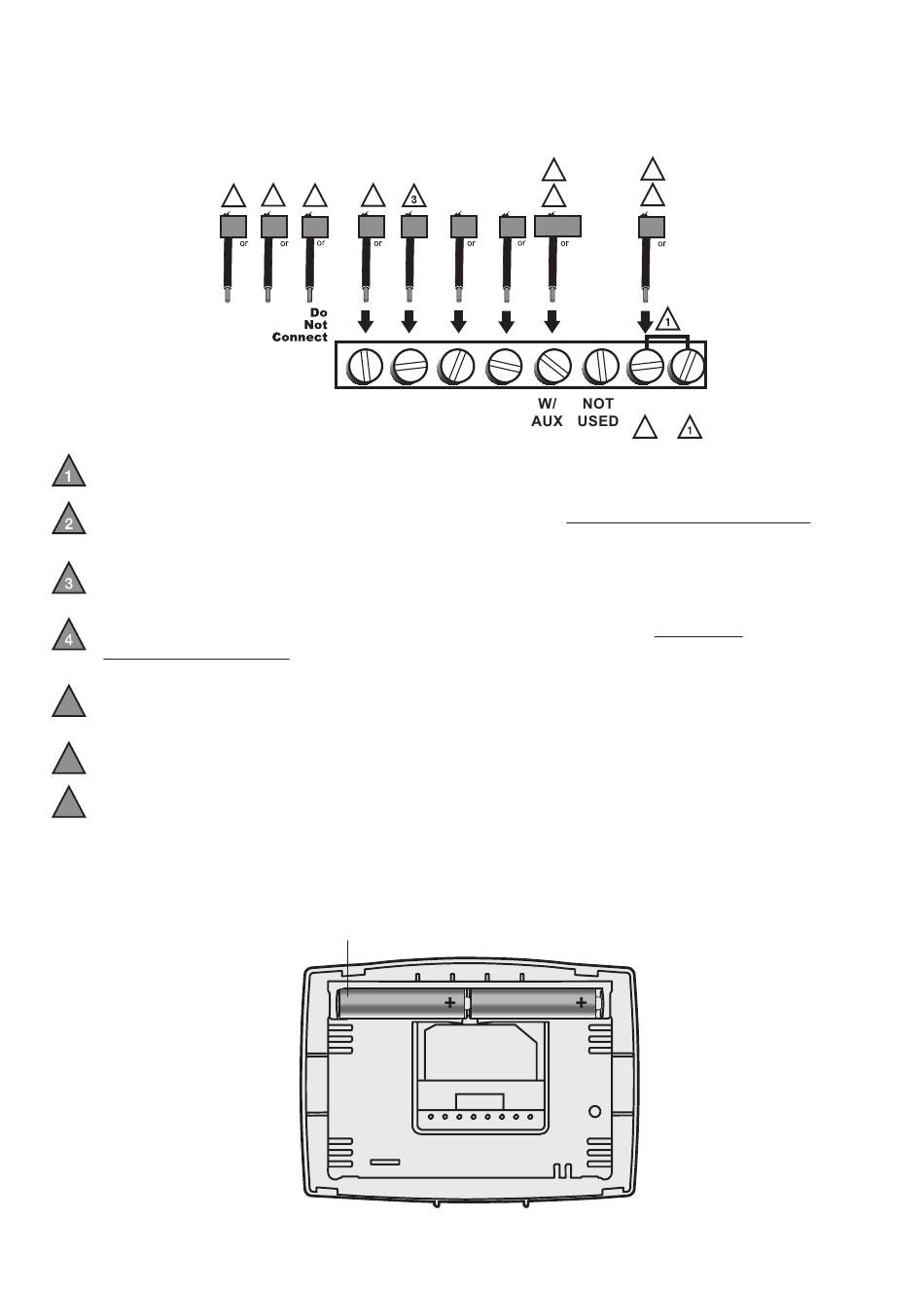

Si les étiquettes ne correspondent pas aux lettres sur le thermostat, consulter
le tableau ci-dessous et faire le branchement aux bornes comme illustré ici
(voir les notes ci-dessous).
Laisser le cavalier métallique en place en connectant les bornes R et Rc.
Si l'ancien thermostat est muni de fils V et VR, s'arrêter immédiatement et
contacter un installateur qualifié pour obtenir de l'aide.
Si l'ancien thermostat a des fils O et B séparés, enrouler le fil B dans du
ruban électrique sans le brancher.
Si l'ancien thermostat est muni de fils Y1, W1 et W2, s'arrêter
immédiatementet contacter un installateur qualifié pour obtenir de l'aide.
Ne pas utiliser les fils C ou X. Ne pas utiliser le fil B si un fil O est déjà
présent. Enrouler l'extrémité nue du fil avec du ruban électrique.
5
Ne pas utiliser le fil L. Enrouler l'extrémité nue du fil avec du ruban
électrique.
6
Si l'ancien thermostat a des fils E et Aux (ou d'autres fils), brancher les
7
deux fils à la borne Aux.

7 Installer les piles

Installer 2 piles alcalines AAA à l'arrière du thermostat.
7
6 5 3
L E C B
F X H
X
X2 B
B
Dos du thermostat
4
7
O G
Y AUX
F W
Y1
W1
M
W2
O G Y
RTHXXXX
7
1
2
R
RC
V
VR
R Rc
2
M32728
M32707
