6.4 Montage, raccordement – Dispositif d'évaluation
NOTE
Dommages matériels
Endommagement de l'installation suite à un raccordement incorrect des
composants électriques ou à une non-observation des consignes de montage.
•
Le câblage du BTS-Ex ne fait pas partie de la fourniture Voith !
•
En cas de grandes distances entre le détecteur et le dispositif d'évaluation,
nous recommandons d'utiliser un câble blindé comme rallonge.
•
La résistance totale d'un câble de rallonge entre le détecteur et le dispositif
d'évaluation doit être inférieure à 100 Ω.
•
Monter le dispositif d'évaluation dans une armoire électrique appropriée et le
raccorder suivant le plan de raccordement.

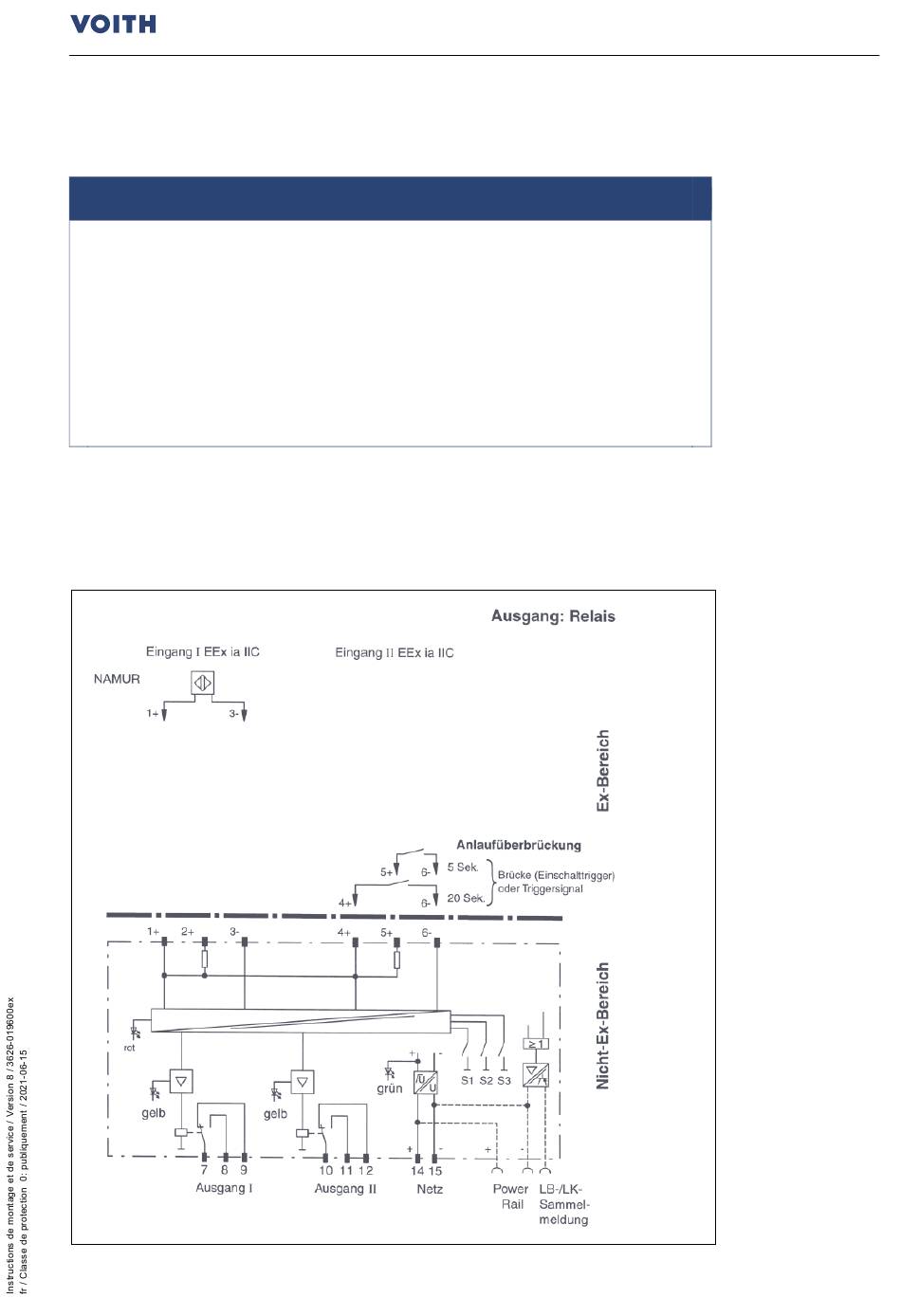

Plan de raccordement :
BN: marron
BU: bleu
*
LB = rupture de lignes , LK = court-circuit de lignes
)
Fig. 7
BTS-Ex, Dispositif de déclenchement thermique sans contact
24 V DC
Dispositif
d'évaluation
KFD2-SR2-Ex2.W.SM
Chapitre 15.5
*
)
Installation
29
