2.4 Configuración del sistema ininterrumpido de potencia (UPS)
 Paso 1: Conexión de entrada del sistema ininterrumpido de potencia (UPS)
Conecte el sistema de alimentación en un tomacorriente de pared 2P+T con el cable de
alimentación provisto. Verifique que este tomacorriente de pared esté bien protegido aguas
arriba con un fusible o un disyuntor y con una protección diferencial (30 mA). Asegúrese de que
este tomacorriente de pared no sirva para otros equipos de capacidad alta (por ejemplo, aires
acondicionados, refrigeradores, copiadoras, etc.). Evite utilizar extensiones eléctricas.
 Paso 2: Conexión de salida del sistema ininterrumpido de potencia (UPS)
Para que el empalme en los tomacorrientes de salida IEC se conecte simplemente a los aparatos
en los tomacorrientes gracias a un cable IEC M/H.
 Paso 3: Conexión de comunicación

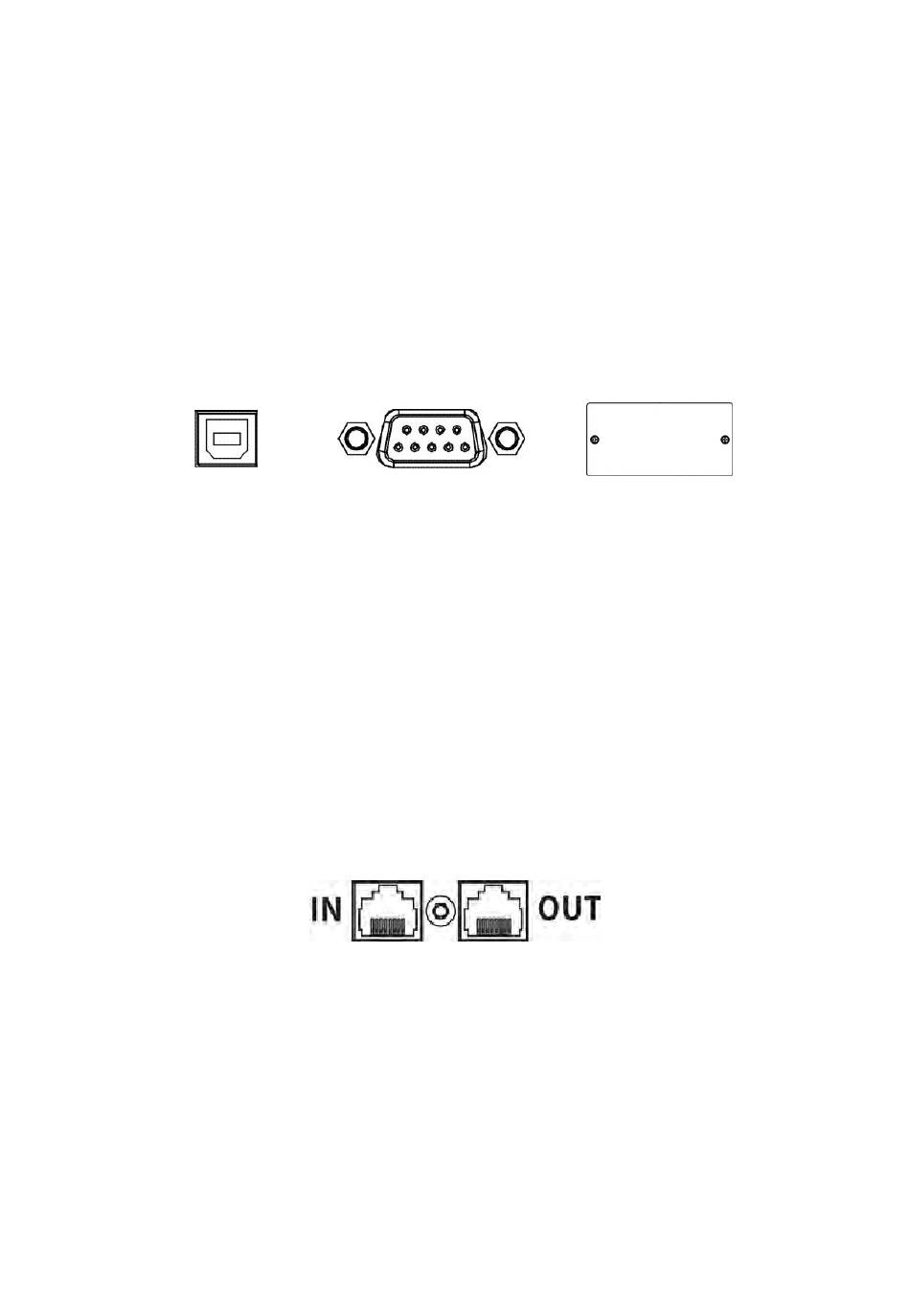

Puertos de comunicación:
Puerto USB
Para configurar el encendido/apagado del sistema ininterrumpido de potencia (UPS) así como el
monitoreo de su estado, conecte el cable de comunicación al puerto USB/RS-232 y el otro al
puerto de comunicación de su PC. Una vez que el software Infopower esté instalado en su
computadora, puede programar el encendido/apagado del UPS así como su monitoreo a través
de la PC.
Consulte el capítulo 9, "Interfaz de USB", para obtener más información referente al puerto de
comunicación USB de HID.
El sistema ininterrumpido de potencia (UPS) está equipado con una ranura inteligente perfecta
para una tarjeta SNMP o una tarjeta AS400. Al instalar la tarjeta SNMP o la tarjeta AS400 al
sistema ininterrumpido de potencia (UPS), se le proporcionarán opciones de comunicación
avanzada y monitoreo.
PD: Los puertos USB y RS-232 no pueden funcionar al mismo tiempo.
 Paso 4: Conexión de la red
Puerto protegido contra sobrecargas para red/fax/módem:
Conecte la línea con protección contra sobrecargas de módem/teléfono/fax a la conexión de
"ENTRADA" en la parte posterior de la unidad sistema ininterrumpido de potencia (UPS). Conecte
de la conexión de "SALIDA" al equipo con otro cable la línea de módem/fax/tel.
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)240 94 29 51 - hotline@infosec.fr – 07 19 AA 36 205 09
Puerto RS-232 Ranura inteligente
