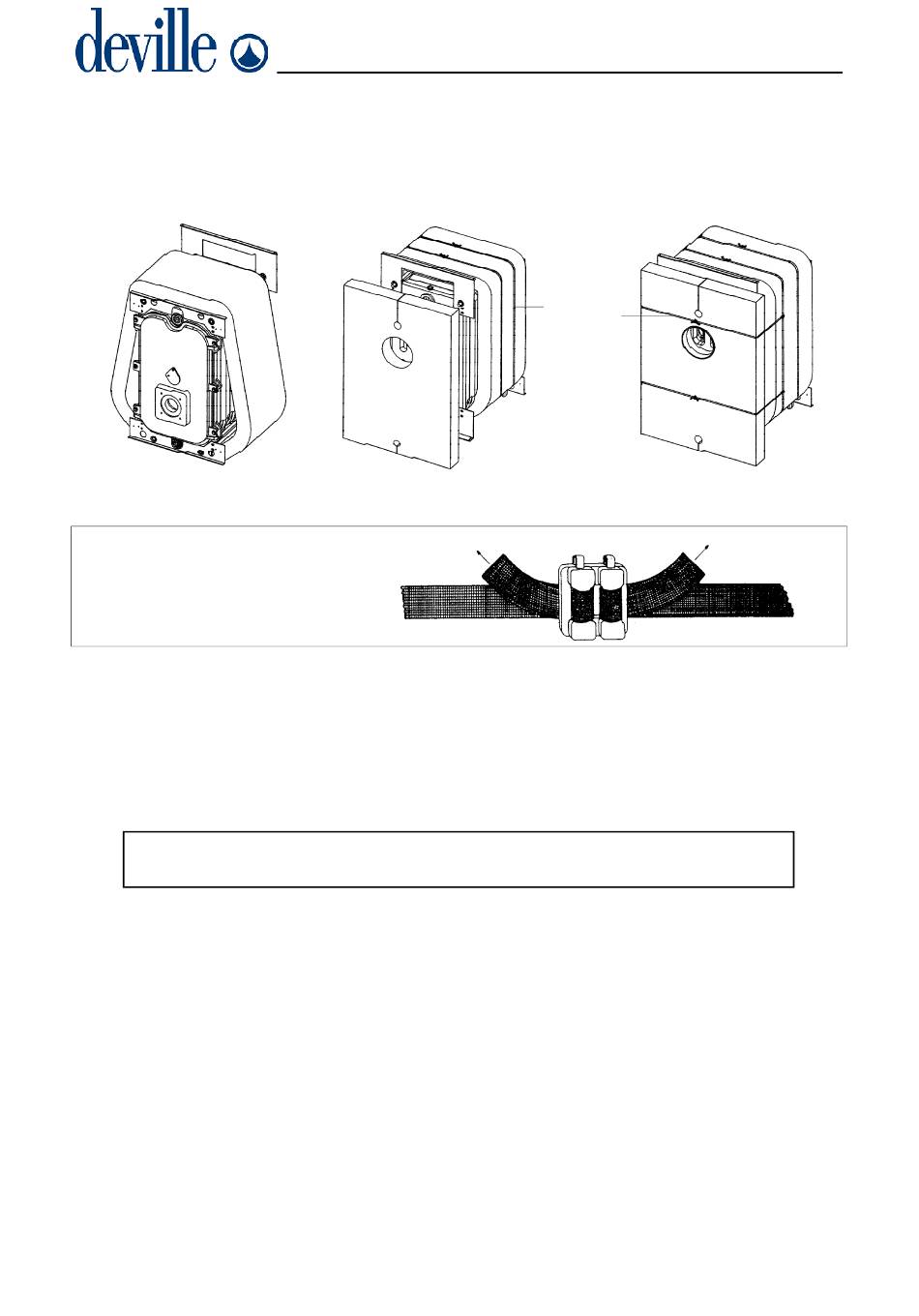

3.4. Placement du calorifuge
- Placer le calorifuge du bloc fonte (D) en veillant à bien dégager le calorifuge sous le corps de chauffe.
- Bloquer le calorifuge à l'aide de deux cerclages (E).
- Présenter le calorifuge arrière (F) pré-découpé (pour le raccordement hydraulique et le raccordement de la cheminée).
- Placer les cerclages arrières (G).
D
ASSEMBLAGE
CERCLAGEETBOUCLERENFORCEE
Ne pas trop serrer pour assurer
uneisolationoptimale
3.5. Raccordement de la chaudière à la cheminée
- Prévoir une buse de raccordement de diamètre 200 mm. Hauteur à l'axe de la buse : 670 mm (socle non compris).
- Placer la buse de raccordement cheminée
- Veiller à l'étanchéité du raccordement cheminée.
IMPORTANT:
F
Le raccordement à la cheminée de la chaudière sera effectué en tenant compte
de l'encombrement total dela jaquette
E
G
Tirer
Tirer
