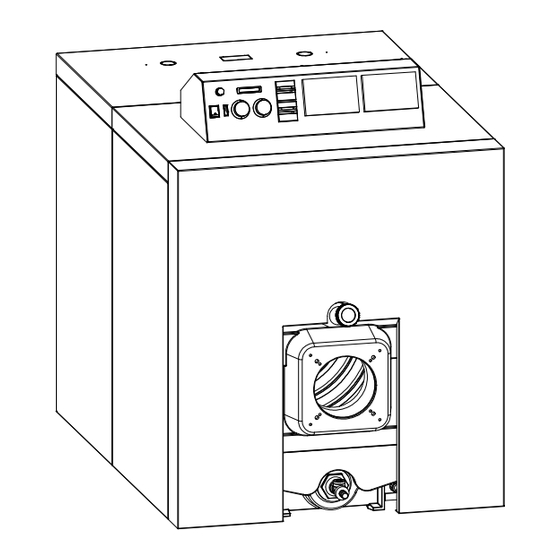

CHAUDIERE FIOUL / GAZ PULSE
EXCELLIA PRO
ATTENTION !
RECOMMANDATIONS IMPORTANTES
A RESPECTER
L'assemblage de la chaudière EXCELLIA PRO doit être assurée par nos monteurs ou être fait
par l'installateurmais OBLIGATOIREMENT avec les outillages appropriés DEVILLE. Atten-
tion: toute casse lors du montage avec des outillages non appropriés ou suite à une mauvaise
utilisation des outillages DEVILLE ne permet pas l'application de la garantie.
Le serrage doit être raisonnable, ne pas chercher à mettre les éléments complètementl'un contre
l'autre, il peut subsister une fente de 1 ou 2 mm, ne pas insister et surtout ne pas augmenter le
bras de levier de la clé de serrage par une allonge quelconque.
Ne pas serrer élément par élément, mais jusque 9 éléments en une fois.
Edition : Excellia Pro 162C-432C - 0211-00
Page 1 / 32
Publicité
Table des Matières
Manuels Connexes pour deville EXCELLIA PRO
Sommaire des Matières pour deville EXCELLIA PRO
- Page 1 RECOMMANDATIONS IMPORTANTES A RESPECTER L'assemblage de la chaudière EXCELLIA PRO doit être assurée par nos monteurs ou être fait par l'installateurmais OBLIGATOIREMENT avec les outillages appropriés DEVILLE. Atten- tion: toute casse lors du montage avec des outillages non appropriés ou suite à une mauvaise utilisation des outillages DEVILLE ne permet pas l'application de la garantie.
- Page 2 CHAUDIERE FIOUL / GAZ PULSE EXCELLIA PRO OTICE DE ONTAGE ET D NTRETIEN Excellia Pro 162C-432C - 0211-00...
-
Page 3: Table Des Matières
ABLE DES MATIERES Page Caractéristiques techniques ...............5 Aménagement de la chaufferie et installation de la chaudière ....7 Montage de la chaudière ................9 Installation hydraulique de la chaudière ...........25 Protection des cheminées contre les condensations internes ....28 Raccordements électriques ..............29 Maintenance .....................32 GUIDE DE L'UTILISATEUR Faites appel à... - Page 4 Règles générales Les conduits d'évacuation des produits de combustion doivent être calculés et exécutés suivant les normes en vigueur, les obligations locales et les prescriptions du fabricant. Les installations hydrauliques, fioul ou gaz seront éta- blies selon les normes d'installation et de sécurité en vigueur dans le pays d'utilisation.
-
Page 5: Caractéristiques Techniques
1. Caractéristiques techniques 1.1. Paramètres chaudière Départ (3") Fumée Ø 180 Retour (3") 1253* 1295* 1. Interrupteur général avec témoin de mise sous tension * : n° 7-8 inter (+260 mm) 2. Thermomètre de chaudière : n° 9-10 inter (+520 mm) : n°... - Page 6 1510 1.2. Paramètres foyer chaudière Avant Inter arrière Total Tirage nécessaire Perte de charge Optimaz Optimaz Excellia Pro 162C Excellia Pro 204C Excellia Pro 224C 1049 Excellia Pro 253C 1179 Excellia Pro 283C 1309 Excellia Pro 310C 1439 Excellia Pro 339C...
-
Page 7: Aménagement De La Chaufferie Et Installation De La Chaudière
2. Aménagement de la chaufferie et installation de la chaudière La mise en place de la chaudière doit être réalisée par un installateur qualifié. L'installateur qualifié doit prendre sur place les dispositions les plus adéquates afin que la localisation et l'installation de la chaudière, l'aération et la ventilation de la chaufferie, le raccordement à... -
Page 8: Evacuation Des Produits De Combustion
2.7. Evacuation des produits de combustion La cheminée sera déterminée (hauteur et section) en fonction de la chaudière utilisée, elle sera capable d'assurer l'évacuation des produits de combustion en maintenant une dépression (voir "pertes de tirage" dans le tableau page 3). Dans le cas d'impossibilité... -
Page 9: Montage De La Chaudière
3. Montage de la chaudière 3.1. Positionnement du bloc fonte - Un socle doit être établi en fonction des règles de l'art, en tenant compte des dimensions et du poids de la chaudière - Le montage se fait en commençant par l'élément arrière (A) de la chaudière. 1. - Page 10 Emboîter l’élément inter arrière ( attention au code visuel sur l’élément ). Enduire de colle ( fournie avec les accessoires de montage ) les nervures de l’élément et poser les différentes longueurs de corde d’étanchéité ( code n° 1-30-240-60410 / Ø 10mm) dans les nervures de l’élément. Dégraisser soigneu- sement les nipples bicôniques et les alésages.
- Page 11 Suivre la même procédure que pour les points 3 à 5 pour les éléments inter milieu et inter avant en prenant soin de bien vérifier le code visuel sur l'élément fonte : - élément inter avant - élément inter milieu Page 11 / 32...
- Page 12 14. Emboîter l’élément avant. Mettre les appareils de montage en place suivant le schéma ci-après et serrer en même temps les écrous de chacune des deux barres de montage. Page 12 / 32...
- Page 13 15. Installation des tirants de maintien bloc fonte. Glisser les 4 tirants dans les oreilles des éléments avant et arrière. Sur la face avant : 4 rondelles plates M16. 4 écrous DIN934 M16. 4 rondelles ressort Sur la face arrière : 4 rondelles plates M16. 4 écrous DIN934 M16.
- Page 14 18. Placer le tube de 3 avec sa bride sur le départ. Suivant les configurations, il peut y avoir une clarinette, celle-ci se place toujours sur le retour. Si pas de clarinette dans la configuration, placer le deuxième tube de 3 avec sa bride sur le retour. Clarinette Clarinette Clarinette...
-
Page 15: Test Hydraulique
21. Placer 2 isolations dans le bossage fonte pour le brûleur puis venir placer l’isolation porte en la collant sur la porte, voir fig. 21A. Placer lacordeØ20mm(code1-30-240-60120) danslarainuredel’isolation porte. Positionner la porte sur les charnières. 21A. ZONE POUR APPOSER LA COLLE AFIN D'EVITER LES FUITES DE GAZ DE COMBUSTION... -
Page 16: Montage De La Jaquette
3.3. Montage de la jaquette Composition habillage Excellia Pro Colis de base = jaquette (162C-204C) Extension Lg: 260mm Extension Lg: 520mm Excellia Pro Nombre d'éléments intermédiaires n° 5 (162C) n° 6 (204C) n° 7 (224C) n° 8 (253C) n° 9 (283C) n°... - Page 17 3.3.2. Vue éclatée pour les Excellia Pro 5 & 6 (162C - 204C) DÉTAIL F ECHELLE 1 : 4 Nb: Les rails inférieurs et supérieurs droits et les pignons droits sont repérables grâce à la découpe carrée de 10 x 10 au centre du rail et sur le bord supérieur...
-
Page 18: Vue Assemblée
3.3.3. Vue assemblée Excellia Pro n° 5 & 6 (162C - 204C) Excellia Pro n° 7 & 8 (224C - 253C) Page 18 / 32... - Page 19 Excellia Pro n° 9 & 10 (283C - 310C) Excellia Pro n° 11 & 12 (339C - 371C) Page 19 / 32...
- Page 20 Excellia Pro n° 13 & 14 (394C - 432C) Page 20 / 32...
-
Page 21: Montage De La Tôlerie
3.3.4. Montage de la tôlerie 1. Placement du support rail inférieur avant droit sur l’élément fonte avant (pli vers l’arrière). - 1 vis tensilock M8X12 2. Placement du support rail inférieur avant gauche sur l’élément fonte avant (pli vers l’arrière). - 1 vis tensilock M8X12 3. - Page 22 - de 4 à 12 goujons de centrage Ø8X16 (M4) suivant modèle. 4 goujons pour l' Excellia Pro 5 & 6, 8 goujons pour l'Excellia Pro 7, 8, 9 & 10, 12 goujons pour l'Excellia Pro 11, 12, 13 & 14.
- Page 23 Pro 11 & 12, 22 goujons pour l'Excellia Pro 13 & 14. - de 10 à 22 vis de pression M4X6 suivant modèle. 10 vis de pression pour l'Excellia Pro 5 & 6, porte arrière porte avant 16 vis de pression pour l'Excellia Pro 7&8, 16 vis de pression pour l'Excellia Pro 9 &...
- Page 24 21. Fixer le tableau de bord sur le couvercle avant. - 2 vis parker 4.2X10 22. Placement des bulbes (sondes) du tableau de bord dans la plonge placée en partie supérieure de l’élément arrière. 23. Placement de l’écarteur de bulbes dans la plonge. Ecarteur de bulbes pour plonge 3/4"...
-
Page 25: Installation Hydraulique De La Chaudière
4. Installation hydraulique de la chaudière Notre garantie ne couvre pas les chaudières qui fonctionnent avec une pompe de circulation n'assurant pas un T entrée sortie échangeur compris entre 5 K et 35 K alors que le brûleur fonctionnait Généralités Avant tout sectionnement ou passage par un quelconque organe hydraulique, l'installateur doit impérativement prévoir une soupape de sécurité... - Page 26 A.Exempled'applicationindividuelle Page 26 / 32...
- Page 27 B.Exempled'applicationEcogroupage Puissance Débit Δ 20 k (m³/h) Type nominale (kW) Excellia Pro 162C 6,966 Excellia Pro 204C 8,772 Excellia Pro 224C 9,632 Excellia Pro 253C 10,879 Excellia Pro 283C 12,169 Excellia Pro 310C 13,33 Excellia Pro 339C 14,577 Excellia Pro 371C...
-
Page 28: Protection Des Cheminées Contre Les Condensations Internes
5. Protection des cheminées contre les condensations internes L'augmentation du rendement des chaudières, le placement d'un clapet économiseur sur les brûleurs performants (supprimant l'admission d'air pendant l'arrêt du brûleur et, par le fait même, le balayage de la cheminée), le surdimensionnement des cheminées en relation avec la réduction des puissances installées et l'influence des régulations performantes sur le temps de fonctionnement des brûleurs sont, afin de réduire au maximum les risques de condensation à... -
Page 29: Raccordements Électriques
6. Raccordements électriques La température réglée sur le thermostat H/L (par exemple 65°C) devra être inférieure à Remarques: celle réglée sur l'aquastat de réglage 1° En Ecogroupage, le circulateur chauffage allure. Ainsi, lorsque la chaudière est froide, est commandé par l'armoire électrique. le brûleur démarre à... -
Page 30: Composantsdelarégulationclimatique
6.1. RACCORDEMENT DE LA RÉGULATION CLIMATIQUE Le tableau de commande des chaudières Excellia Pro est précâblé pour recevoir les régulateurs climatiques optionnels de la gamme Lago en lieu et place de prédécoupe du tableau de bord. 6.1.1. Composantsdelarégulationclimatique L 634C Régulateur climatique... -
Page 31: Kitdeconnexiondu Régulateurl634C
6.1.2. Kitdeconnexiondu régulateurL634C Connecteur 10 pôles côté régulateur Connecteur 9 pôles (A) côté chaudière Connecteur circuit 2 N PE N L1 PE vanne régulée L634C ACCORDEMENT DU RÉGULATEUR SUR LA GAMME DE CHAUDIÈRES XCELLIA Retirer le cache droit sur le tableau de commande et engager le régulateur dans ce logement. Retirer le connecteur mâle 9 pôles avec ses 4 ponts sur l’arrière du tableau de commande, ou retirer le module de priorité... -
Page 32: Maintenance
7. Maintenance L'entretien de la chaudière s'effectuera une ou deux fois par an suivant les conditions d'utilisation par une inspection de la propreté des carneaux. Pour ce faire, il suffit de démonter la porte foyère. Procéder dans l'ordre au nettoyage des carneaux et ensuite de la chambre de combustion. Un encrassement anormal de la chaudière peut être provoqué...
