4. Installation
4.1. Raccordements à la cheminée.
Avant d'installer un appareil, nous conseillons vivement à l'installateur de vérifier la cheminée (tampon de ramonage, entrée
d'air parasite, fissures, etc...) afin d'être certain que celle-ci est en bon état. Le rendement de cette chaudière conduit à des
températures de fumées relativement basses. Un soin particulier doit être apporté à la cheminée qui doit être calorifugée et
étanche. En effet, un manque d'étanchéité et une mauvaise isolation de la cheminéeabaisseront la température des fumées
provoquant le phénomène de bistre. Une des dispositions à prendre est de tuber les conduits.
La qualité du tubage doit être compatible avec le combustible utilisé.
Recommandations pour le raccordement de la cheminée :
*
conserver la même section que la buse de sortie de la chaudière
*
éviter les changements brusques de direction
*
monter les manchettes de raccordement avec une pente ascendante dans le sens de la circulation (particulièrement
à l'emboîtement dans la cheminée)
*
prévoir un pot de purge aussi près que possible de la chaudière
*
prévoir des cheminées anti-acides et étanches à l'eau
*
Le raccordement à la cheminée s'effectue par l'arrière. Le tuyau de fumée doit s'emboîter correctement
(extérieurement) et assurer une parfaite étanchéité.
4.2. Raccordements hydrauliques

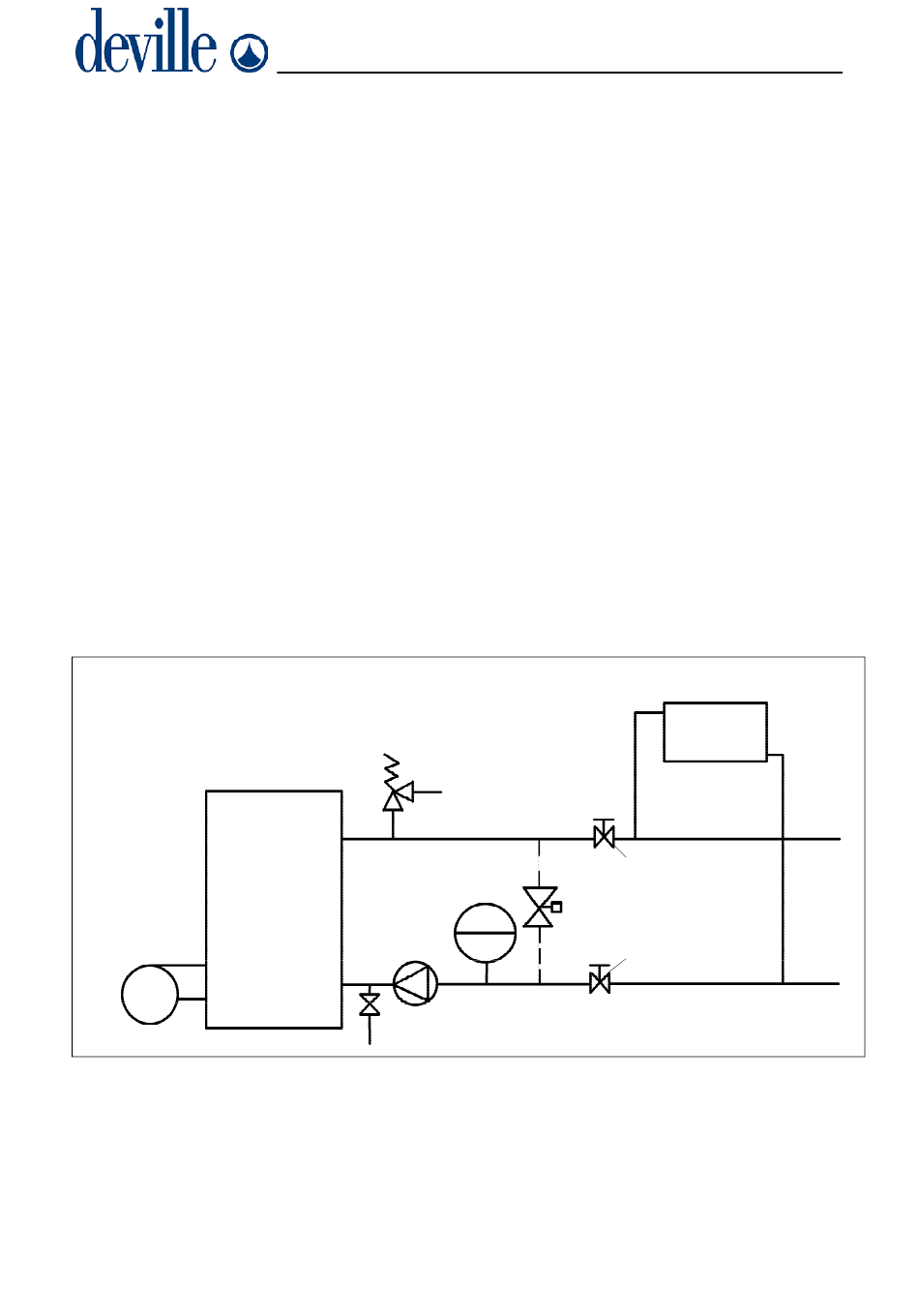

SCHEMAHYDRAULIQUE"CHAUFFAGESEUL"SANSREGULATION
Chaudière
(*)
Au cas où tous les radiateurs de l'installation sont pourvus de vannes thermostatiques, prévoir une vanne à
pression différentielle entre le départ et le retour chaudière
IMPORTANT:
Les tuyauteries départ/retour de l'installation ne peuvent en aucun cas être de diamètre inférieure à 2" au moins sur
un tronçon de 200mm et ce afin d'assurer une irrigation optimale des éléments fonte constituant le corps de chauffe.
Les chaudières sont conçues pour fonctionner dans des installations de chauffage à eau chaude à circulation forcée.
Les chaudières ne peuvent pas fonctionner en thermosiphon (sans circulateur).
L'installateur doit impérativement dimensionner le circulateur pour assurer une différence de température entre le départ
et le retour de la chaudière de minimum 5°C et de maximum 35°C.
Soupape de
sécurité
Vase
d'expansion
Circulateur
chauffage
Vanne de remplissage
Radiateurs
Vanne d'isolement
Vanne à pression
différentielle (*)
Vanne d'isolement
