Mise en marche, réglage et fonctionnement du brûleur
6.7 Réglage brûleur (à gaz)
Pour obtenir un réglage optimal du brûleur, il faut effectuer
l'analyse des gaz d'échappement de la combustion à la sortie de
la chaudière.
Régler en ordre de succession :
1 Puissance brûleur en 2ème allure
2 Puissance brûleur en 1ère allure
3 Puissance à l'allumage
4 Pressostat air
5 Pressostat gaz seuil minimum
6.7.1 Puissance en 2ème allure
La puissance en 2ème allure doit être choisie dans la plage
indiquée à page 11.
Mettre l'interrupteur 2)(Fig. 32) en position 2e allure : le
servomoteur ouvrira le volet d'air sur la valeur précédemment
réglée pour le fioul et commandera l'ouverture de la vanne de gaz
de 2e allure VR2.
Réglage du gaz
Adapter le débit du gaz à la quantité d'air.
– S'il est nécessaire de la réduire, diminuer la pression du gaz
en sortie du régulateur de pression et, si elle est déjà au
minimum, fermer un peu la vanne de 2e allure VR2.
– S'il faut l'augmenter, accroître la pression du gaz en sortie du
régulateur.
6.7.2 Puissance en 1ère allure
La puissance en 1re allure doit être choisie dans la plage
indiquée à page 11.
Mettre l'interrupteur 2)(Fig. 32) en position 1e allure : le
servomoteur ouvrira le volet d'air sur la valeur précédemment
réglée pour le fioul et commandera l'ouverture de la vanne de gaz
de 1e allure VR1.
Réglage du gaz
Adapter le débit du gaz à la quantité d'air en agissant sur la vanne
de gaz de 1re allure VR1.
6.7.3 Puissance à l'allumage (gaz)
Selon la norme EN 676 :
Brûleurs avec puissance MAX. jusqu'à 120
L'allumage peut se faire à la puissance max. de fonctionnement.
Exemple :
• puissance max. de fonctionnement : 120 kW
• puissance max. à l'allumage : 120 kW
Brûleurs à puissance MAX. au-delà de 120 kW
L'allumage doit se faire à une puissance réduite par rapport à la
puissance maximale de fonctionnement.
Si la puissance à l'allumage ne dépasse pas 120 kW, aucun
calcul n'est nécessaire. Au contraire, si la puissance à l'allumage
dépasse 120 kW, la norme établit que sa valeur soit définie en
fonction du temps de sécurité « ts » de la boîte de contrôle
électrique :
– pour ts = 2s la puissance à l'allumage doit être égale ou
inférieure à 1/2 de
fonctionnement ;
– pour ts = 3s la puissance à l'allumage doit être égale ou
inférieure à 1/3 de
fonctionnement.
la puissance maximale
la puissance maximum
Exemple :
puissance MAX. de fonctionnement 600 kW.
La puissance à l'allumage doit être égale ou inférieure à :
• 300 kW avec ts = 2s
• 200 kW avec ts = 3 s.
Pour mesurer la puissance à l'allumage :
– Extraire le détecteur de flamme UV 29)(Fig. 4 à la page 13)
(le brûleur s'allume et se bloque après le temps de sécurité).
– Exécuter 10 allumages avec blocages consécutifs.
– Lire au compteur la quantité de gaz brûlée. Cette quantité
doit être égale ou inférieure à celle donnée par la formule :
Nm
Exemple pour gaz G 20 (10 kWh/Nm
Puissance max. de fonctionnement, 600 kW
correspondant à 60 Nm
Après 10 allumages avec mise en sécurité, le débit lu au
compteur doit être égal ou inférieur à :
La puissance à l'allumage est réglée sur le frein de la vanne de
gaz.
6.7.4

Fonctionnement au GPL - Propane - Butane

Les brûleurs RLS 70 - 100 - 130 peuvent fonctionner aussi avec
les gaz GPL, butane et propane.

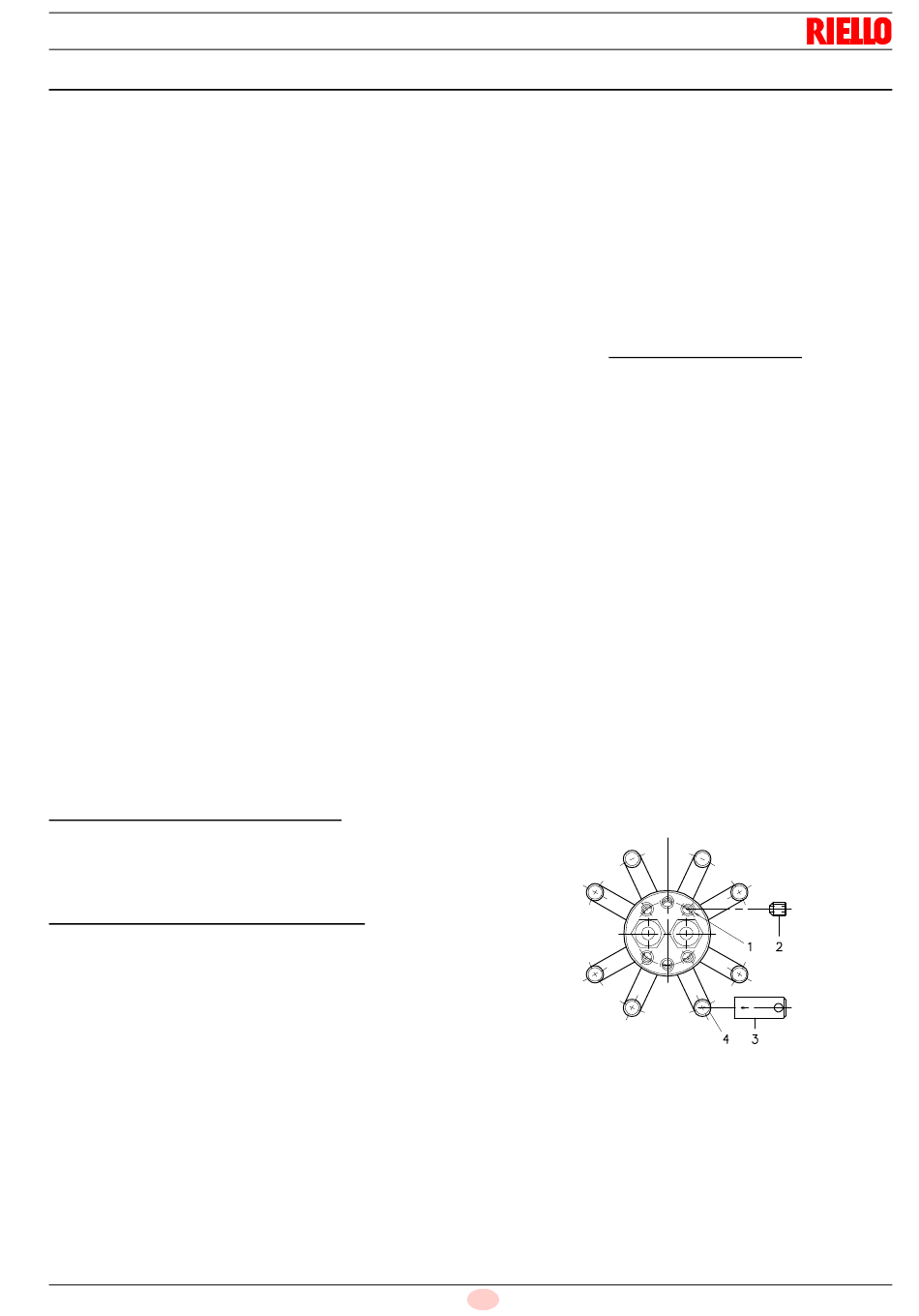

Dans ce cas, il est indispensable de remplacer les six gicleurs
2)(Fig. 36) vissés sur les trous 1)(Fig. 36), adaptés au gaz
naturel, par ceux adaptés au GPL-Propane-Butane, livrés avec le
brûleur.
Appliquer l'étiquette adhésive pour le fonctionnement au GPL à
côté de la plaque des caractéristiques.
La plage de fonctionnement et le réglage du brûleur sont comme
pour le gaz naturel.
La pression du gaz G31 (Propane) est indiquée à la page 25.
Rampe gaz : utiliser la rampe pour le gaz naturel, voir page 25
avec diamètre 1"1/2" ou 2".
de
de
31 F
3
(débit max. du brûleur)
/h
360
3
) :
3
/h.
3
60 : 360 = 0,166 Nm .
D1139
Fig. 36
20139916
