Exemple RLS 100 au gaz naturel G20 :
Fonctionnement en 2ème allure

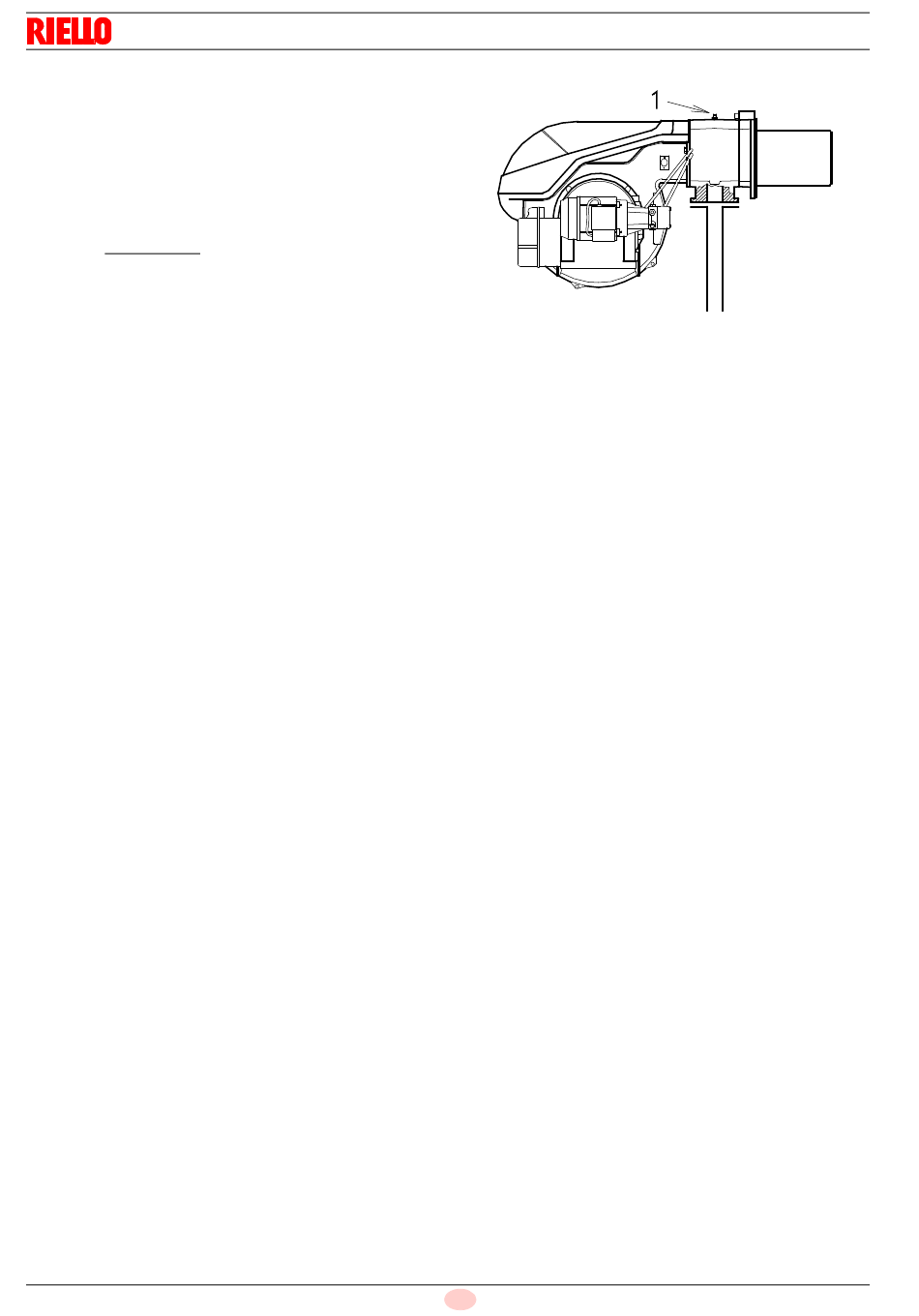

Pression de gaz à la prise 1)(Fig. 28) = 11,2 mbar
Pression dans la chambre de combustion
11,2 - 2
Sur le Tab. K, à la pression de 9,2 mbar, colonne 1, correspond
une puissance de 955 kW.
Cette valeur sert de première approximation ; il faut mesurer le
débit effectif sur le compteur.
Par contre, pour connaître la pression du gaz nécessaire à la
prise 1)(Fig. 28), après avoir fixé la puissance à laquelle on
souhaite que le brûleur fonctionne en 2e allure :
– Trouver la valeur de puissance la plus proche à la valeur
voulue dans le Tab. K concernant le brûleur concerné.
– Lire sur la droite, colonne 1, la pression à la prise 1) (Fig. 28).
– Ajouter à cette valeur la pression estimée dans la chambre
de combustion.
Exemple RLS 100 au gaz naturel G20 :
Puissance souhaitée en 2e allure : 955 kW
Pression de gaz à une puissance de 210 kW =
Pression dans la chambre de combustion
Pression nécessaire à la prise 1)(Fig. 28).
20139916
= 2 mbar
= 9,2 mbar
9,2 mbar
= 2 mbar
9,2 + 2 = 11,2 mbar
Installation
+
26 F
S9690
Fig. 28
