(1) Connexion de bus KNX
(2) Touche et LED (rouge) de programmation. La LED de programmation clignote lentement
lorsque le mode Safe State est activé.
(3) Bornes à vis (Ax,K ) pour le raccordement des différentes charges
(4) Clavier pour la commande manuelle avec LED d'état
(5) LED d'état des sorties avec affichage du sens de mouvement ou de la position de commu-
tation (1 LED par sortie) :
LED éteinte : sortie désactivée
LED allumée : sortie activée (en mode Store : monter « n » ou baisser « o »)
LED clignotant lentement : sortie en mode manuel
LED clignotant rapidement : sortie verrouillée par le mode manuel
(6) Raccordement de tension secteur pour l'alimentation de l'électronique des appareils
Réf. 2304.16 REG HE
Réf. 2308.16 REG HE
Réf. 2316.16 REG HE

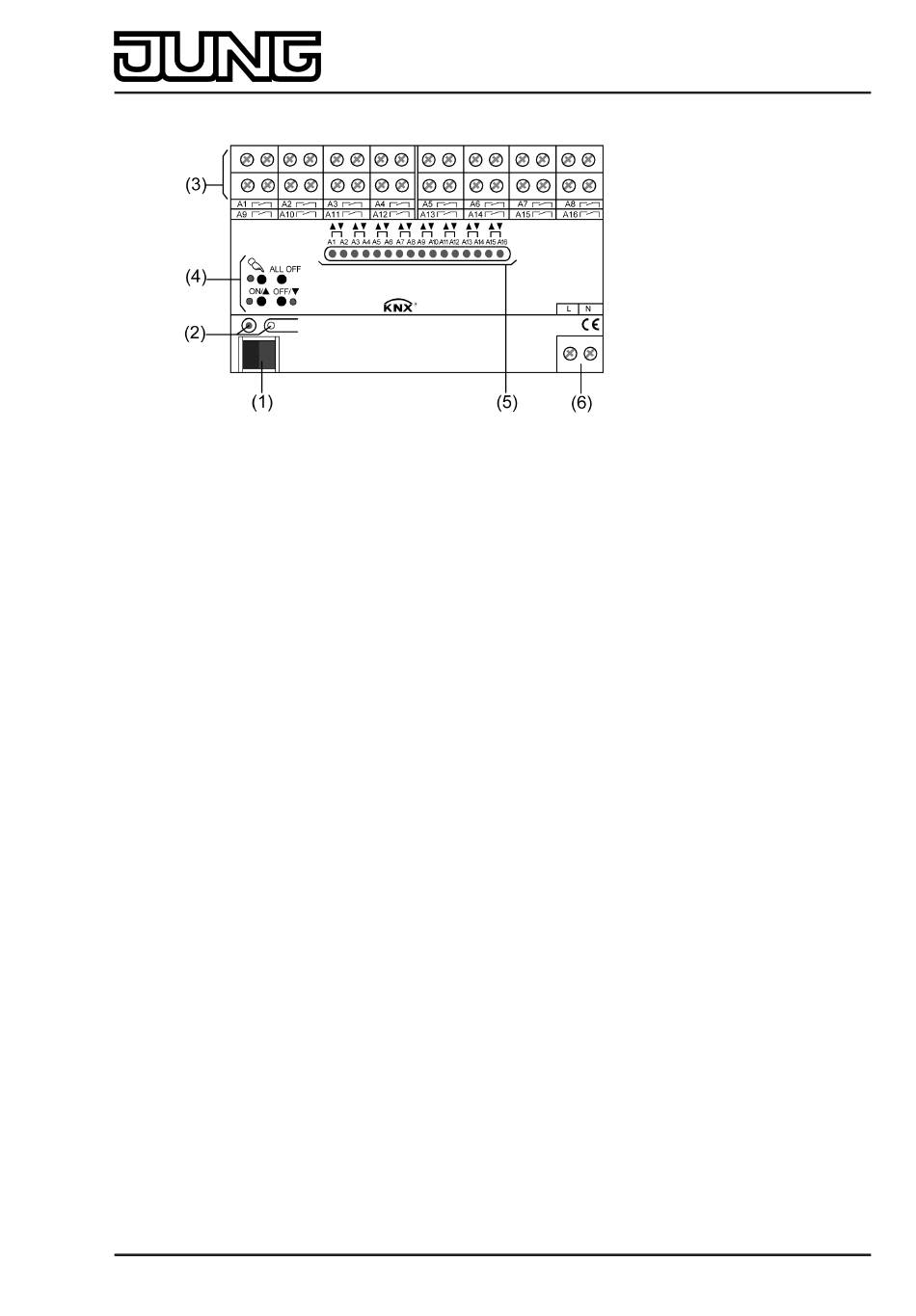

Figure 3: Actionneur commutation/store 8/16 postes
Montage, raccordement électrique et utilisation
Page 6 de 160
