_________________________________ ___RO__________________________________9
semnalizare.
Pe partea din spate a tăvii sus menţionate, de formă rotundă se află stuţul pentru scurgerea apei de
condens. În partea inferioară este aşezat panelul de comandă echipat cu ecran. Toate celelalte piese ale
circuitului pompei de căldură se situează deasupra rezervorului de depozitare, după o ordine proiectată în mod
exact, care permite funcţionare optimă, vibraţie mai mică şi emisiune redusă de zgomot.
Piesele de mai jos se situează pe o carcasă mai uşor accesibilă, izolată în mod corespunzător:
compresor, valvă termostatică de expansiune, vaporizator, ventilator care asigură curentul de aer
corespunzător, precum şi toate celelalete piese indicate pe imaginea 2.7.-1.

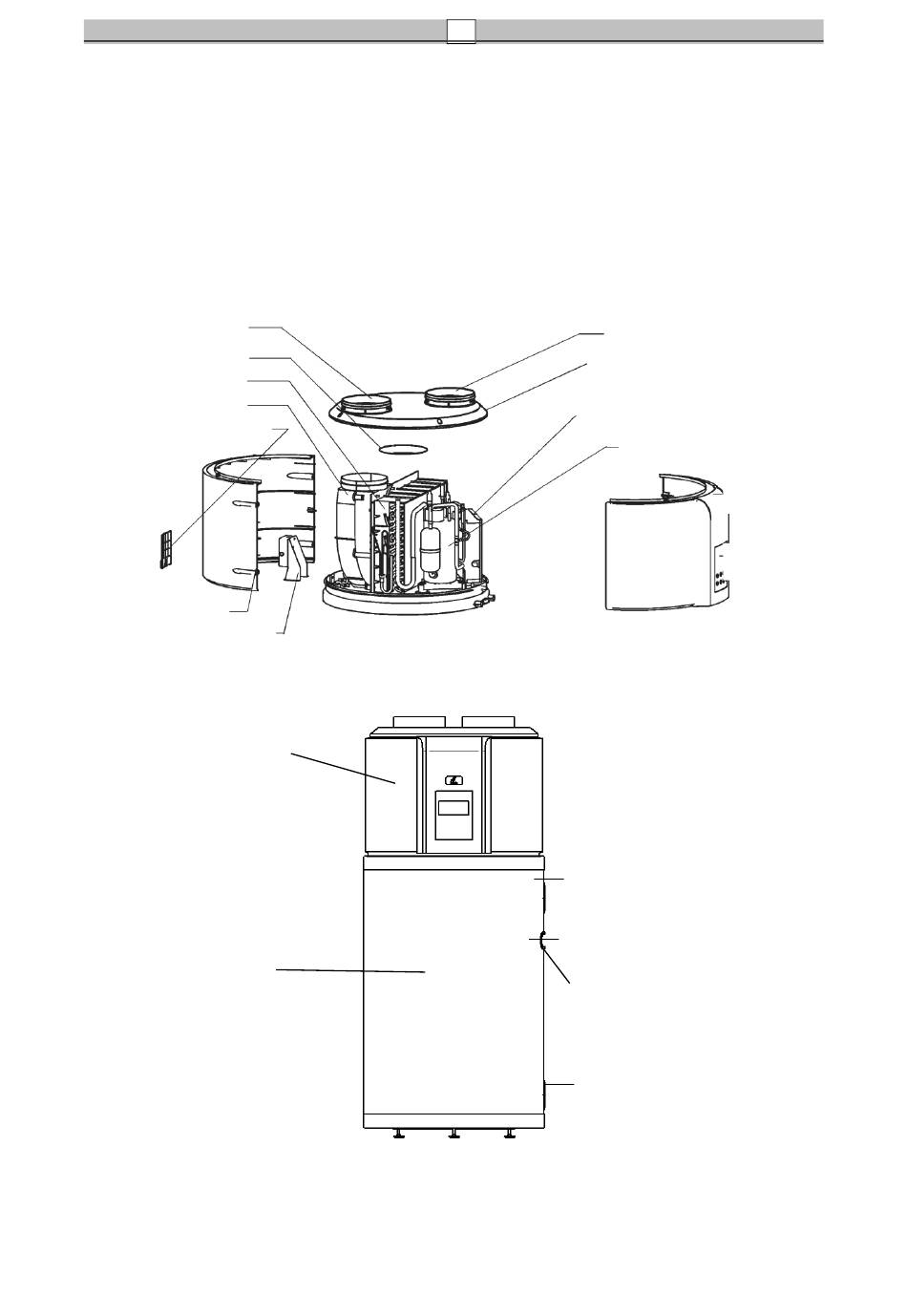

2.2.
Denumirea pieselor
Ieşirea aerului
Filtru
Vaporizator
Ventilator
Capacul cutiei
de distribuţie
Capac din spate
Cutie de distribuţie
Sistem de pompă de căldură
Capacul încălzitorului electric
Imaginea 2.1.-1.
Imaginea 2.1-2.
Intrarea aerului
Capac de sus
Cutie electrică de control
Compresor
Capac inferior
Afişaj
Racord stuţ de apă caldă G3/4
Ieşire agent de încălzire Rp3/4
Intrare agent de încălzire Rp3/4
Racord stuţ de apă rece G3/4
