Montage avec des garde-corps GCM ou lisses et des diagonales RCM18
Configuration de base :
• Devant une façade fermée.
• Sans recouvrement.
• Avec auvent de protection.
Charge de service :
• p = 200 daN/m².
EFFORTS CALCULES
Socle
Intérieur : 1120 daN
réglable
Extérieur : 1470 daN
Perpendiculaire : 160 daN
Parallèle (ancrage en V) : 420 daN
Ancrage
Ancrage en V
Force max. par tube : 290 daN

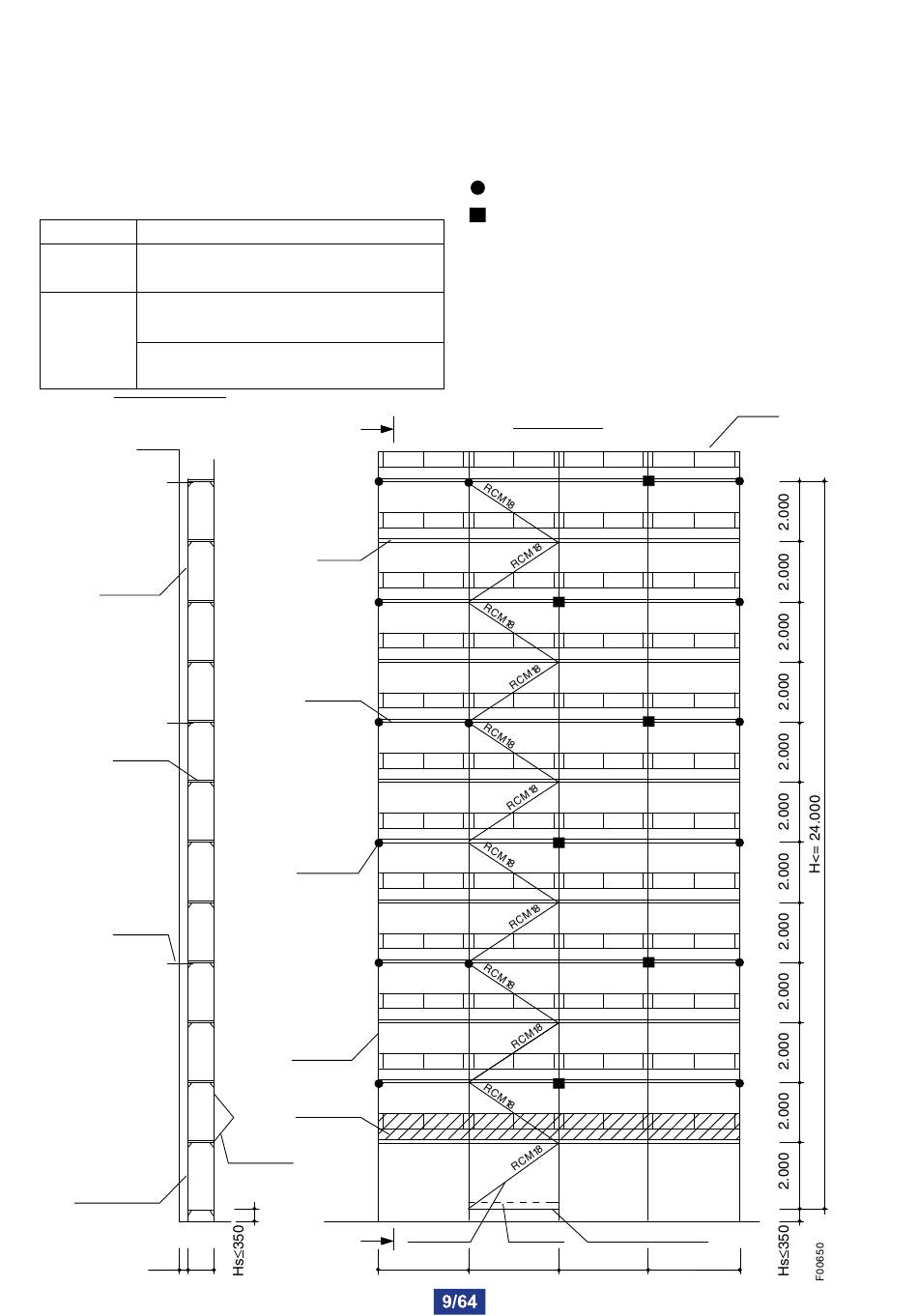

Coupe A - A
cadre R3
ø45x2,2
plancher
ancrage
cadre ouvert
ø45x2,2
<200 800
A
plinthe
plancher
point
d'ancrage
cadre R3
ø45x2,2
auvent de
protection
auvent de
protection
A
• Garde-corps sécurité GCM ou lisses et
diagonales.
• Pied fixe.
= Ancrage simple
= Ancrage en V (point fixe)
Ou remplacer tous les ancrages par
des amarrages en ligne (voir page 42).
Vue de face
diagonale
longeron
3.000
3.000
garde-corps
GCM
longeron à clavettes
3.000
3.000
