Configuration avec consoles 30/36 côté façade
• Devant une façade fermée.
• Sans recouvrement.
• Avec auvent de protection.
Charge de service :
• p = 200 daN/m².
EFFORTS CALCULES
Socle
Intérieur : 1590 daN
réglable
Extérieur : 1180 daN
Perpendiculaire : 170 daN
Parallèle (ancrage en V) : 490 daN
Ancrage
Ancrage en V
Force max. par tube : 350 daN
Coupe A - A
cadre R3
ø45x2,2
plancher
console 0,36 m
ancrage
cadre ouvert
ø45x2,2
800
A
plinthe
plancher
point
d'ancrage
cadre R3
ø45x2,2
auvent de
protection
auvent de
protection
A
• Avec consoles 0,36 m.
• Pied fixe.
= Ancrage simple
= Ancrage en V (point fixe)
Ou remplacer tous les ancrages par
des amarrages en ligne (voir page 42).

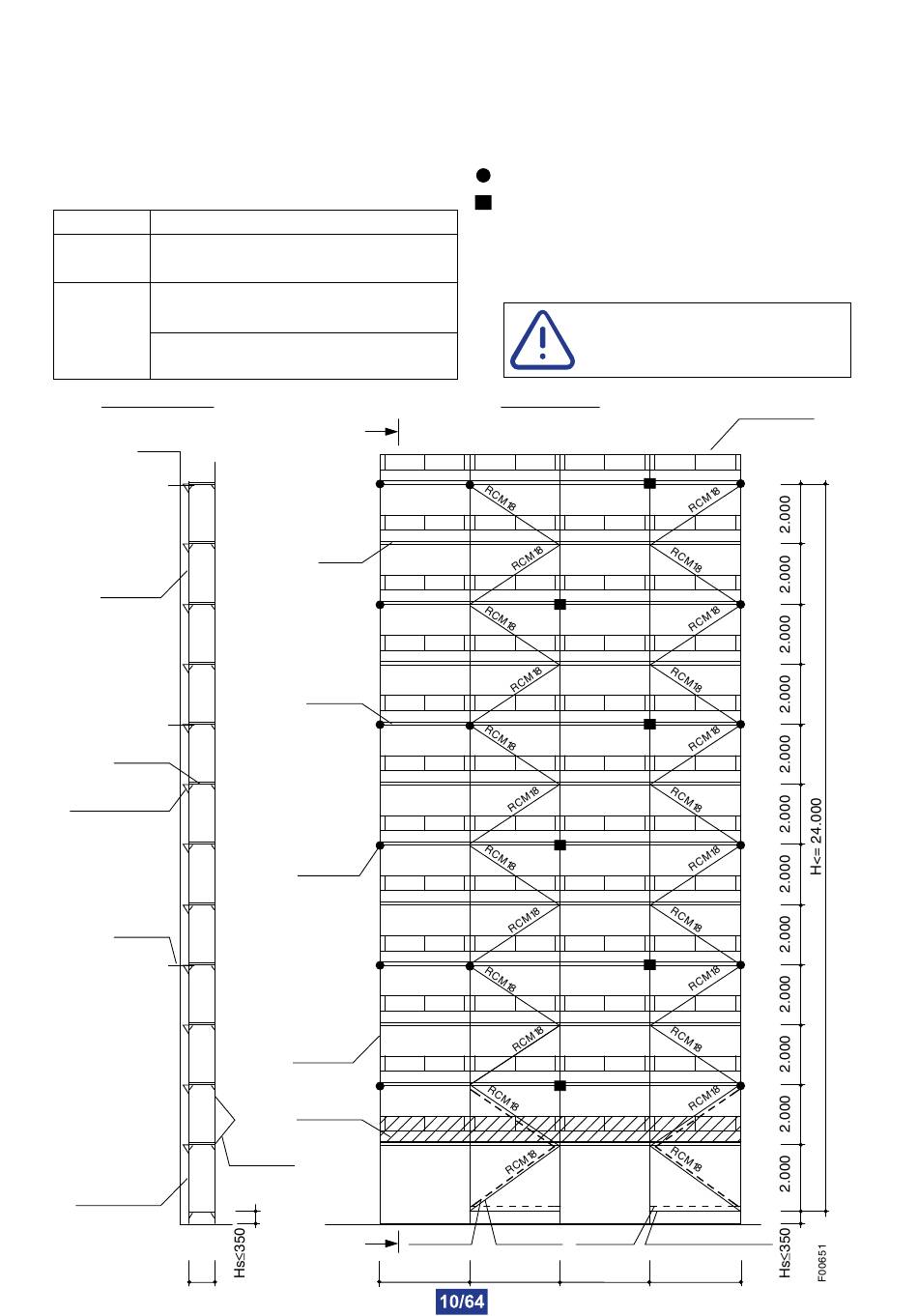

Vue de face
diagonale
diagonale
longeron
intérieure
3.000
3.000
Tous les éléments en trait
interrompus sont à fixer
au montant côté façade.
garde-corps
longeron à clavettes
3.000
3.000
