CHAPITRE 1
Configuration de base définie dans le cadre de la marque NF :
• Devant une façade fermée.
• Sans recouvrement.
• Sans auvent de protection.
Charge de service :
• Voir tableau NF page 4.

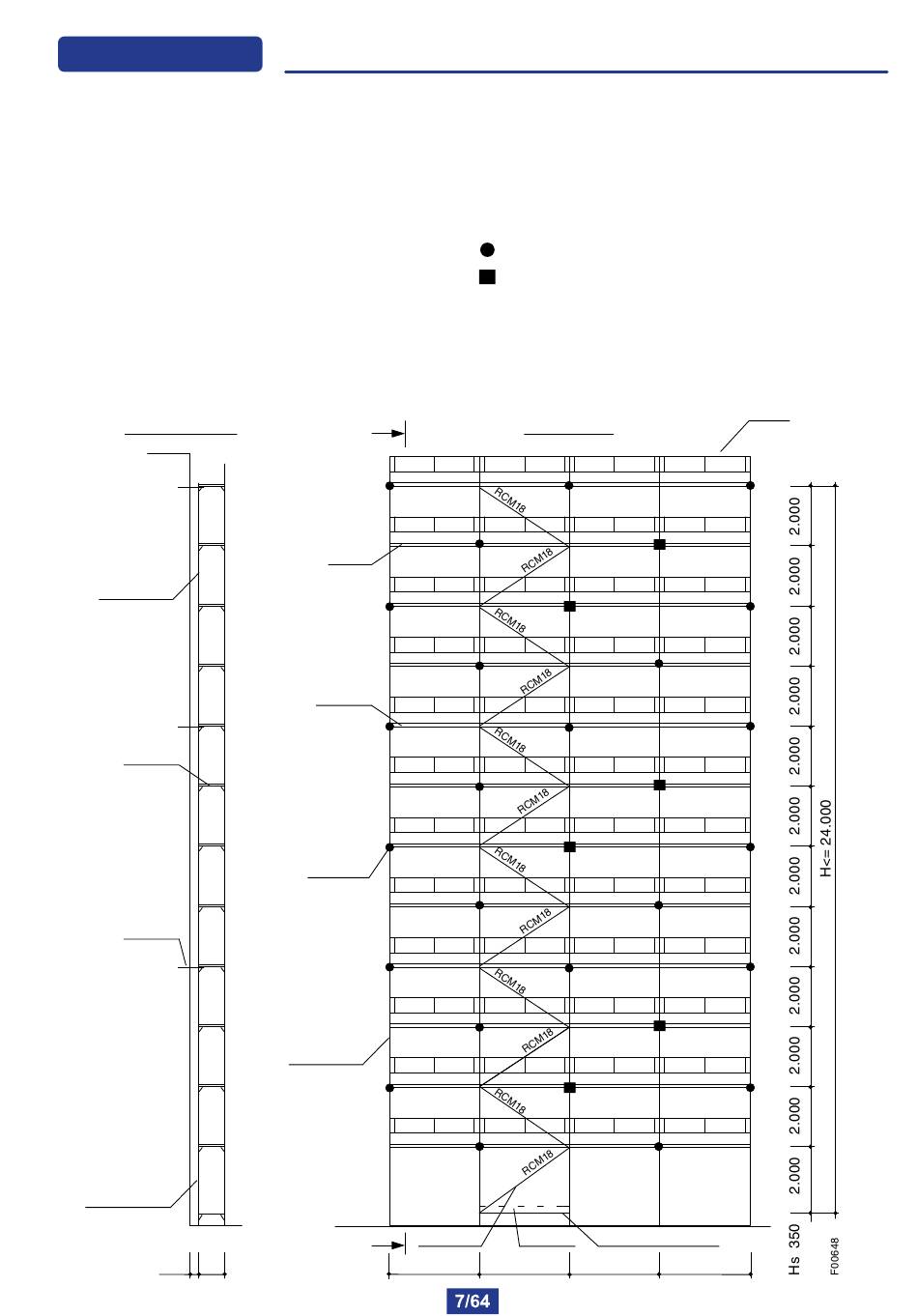

Coupe A - A
cadre R3 A
ø45x 2,2
plancher
ancrage
cadre ouvert
ø45x 2,2
<200 800

1-5 Configurations de montage

A
plinthe
plancher
point
d'ancrage
cadre R3 A
ø45x 2,2
diagonale
A
3.000
• Garde-corps GCM ou lisses
et diagonales.
• Pied fixe.
= Ancrage simple
= Ancrage en V (point fixe)
Ou remplacer tous les ancrages par
des amarrages en ligne (voir page 42).
Vue de face
longeron longeron à clavettes
3.000 3.000
garde-corps
GCM ou lisse
3.000
