Cas particulier : mixage
En cas de montage avec des composants du R200 "ancien modèle norme HD1000"
la classe est définie dans le tableau suivant. Pour les autres configurations une note
de calcul et de montage doit être établie (consulter le service applications de l'usine).
Classes selon la norme EN 12810/12811 d'un échafaudage comportant des composants
du R200 "ancien modèle HD1000" uniquement ou un mixage avec des composants du
R200 PROGRESS (pour un échafaudage non recouvert pour configuration de base, sans
console, sans potence, sans accessoires).

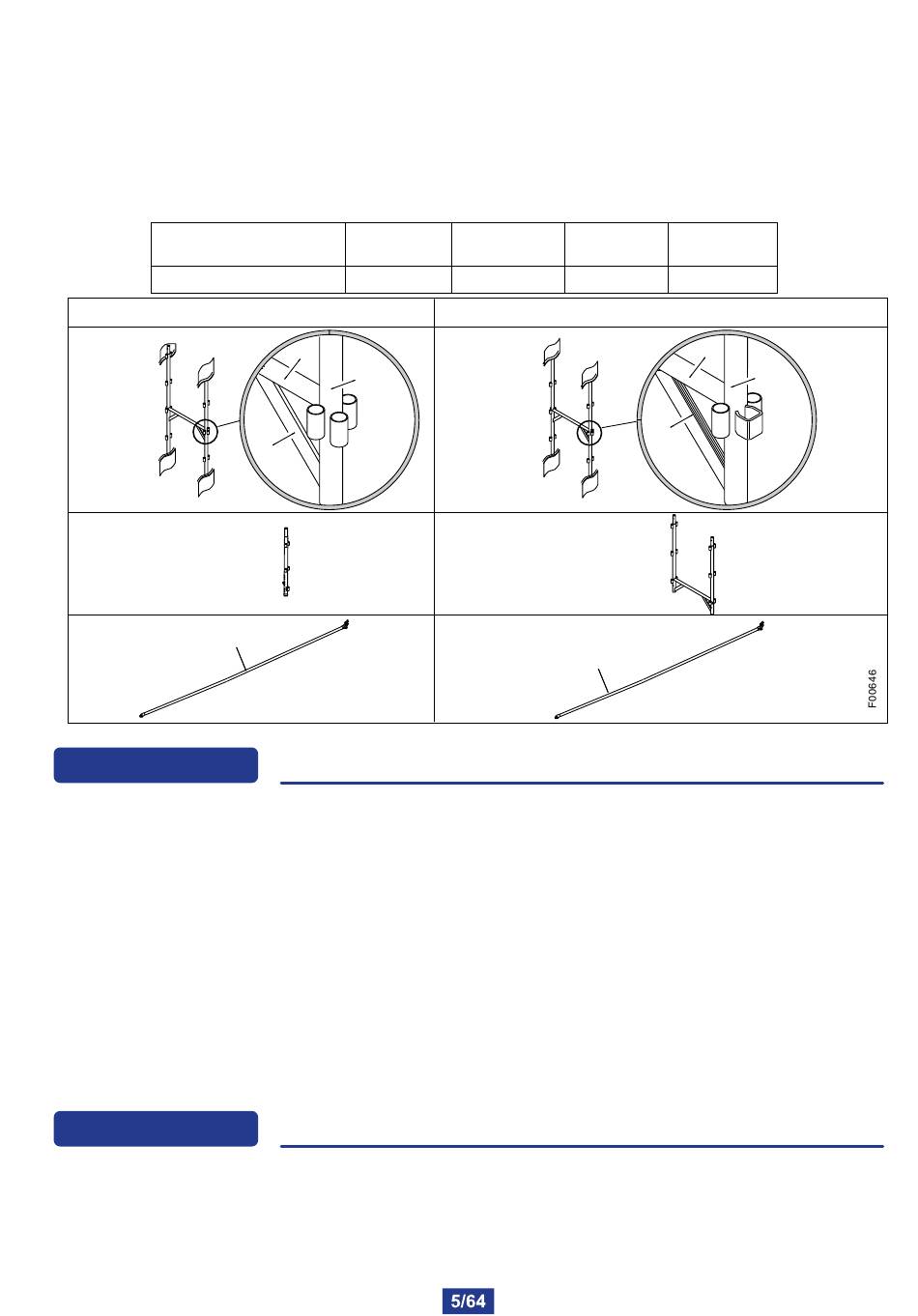

Travée 3/2.5/2 m
Pièces R200 suivant HD1000
Cadres
10505
10510
10515
Pied R7
Pied R7
33650
33650
Diagonale
15104
CHAPITRE 1
Dimensions :
• Travée standard : 3 m. ou 2,5 m. 2 m.
1,5 m. Largeur : 0,80 m.
• Hauteur standard : 24 m hauteur plancher.
• Charge par plateau : 200 daN/m².
Matière :
• Structure acier galvanisé ép. 70 microns.
On considère un échafaudage équipé de planchers à tous les niveaux d'une hauteur maxi
de 24 m avec un niveau de plancher chargé à 100 % et un niveau de plancher charge à
50 % (sous réserve de ne pas dépasser la charge admissible de la structure).
CHAPITRE 1
Pièces porteuses :
• Socles réglables.
• Planchers alu/bois - R08C-R08CT.
• Cadres - R 3 - R 4.
RCE
I = 0,36 m
4/4/5
ø40
ø45
Plat
ø35
1-2 Caractéristiques techniques
1-3 Pièces porteuses R200 PROGRESS
RCS/RCSP
R08A
I = 0,36 m
I = 0,36 m
4/4/5
3
Pièces R200 PROGRESS suivant EN 12810-11
Cadres
4002004
4002005
4005006
Cadre R1 start up
4002009
Diagonale
4005005
Ancrages :
• Voir page 44 tableau 1.
Descente de charge :
• Voir page 44 tableau 2.
Configuration calculées :
• Voir pages 6 à 14.
• Plancher acier - RCE 300.
• Cadres ouverts 1,20 m.
• Garde-corps - GCMS 300 - GCM 300 -
FUSIO.
R08C
I = 0,73 m
3
ø45
ø45
Tube
oblong
ø40
