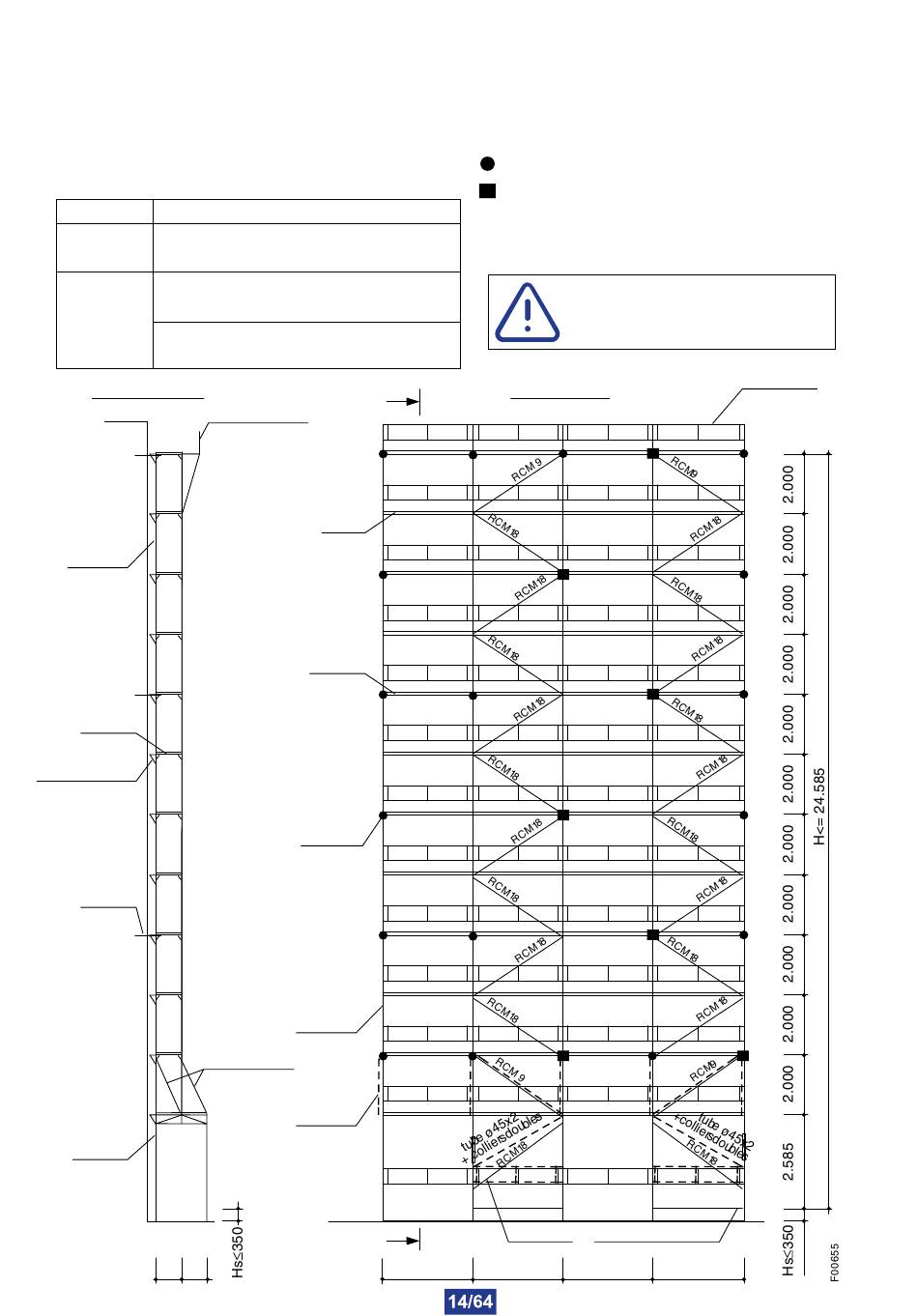

Passage piétons / configuration avec consoles 30/36 côté façade et consoles
0,80 m au dernier niveau :
• Devant une façade fermée.
• Sans recouvrement.
Charge de service :
2
• p = 200 daN/m
EFFORTS CALCULES
Socle
Intérieur : 2590 daN
réglable
Extérieur : 960 daN
Perpendiculaire : 140 daN
Parallèle (ancrage en V) : 500 daN
Ancrage
Ancrage en V
Force max. par tube : 350 daN
Coupe A - A
cadre R3
ø45x2,2
plancher
console 0,36 m
ancrage
tubes et colliers
dans le plan
transversal
passage
piétons
800800
.
console 0,80 m
plinthe
plancher
point
d'ancrage
cadre R3
ø45x2,2
diagonale
dans le plan
transversal
• Pied fixe.
• Avec consoles 30/36 et consoles 0,80 m.
= Ancrage simple
= Ancrage en V (point fixe)
Ou remplacer tous les ancrages par
des amarrages en ligne (voir page 42).
Vue de face
A
A
diagonale
3.000
3.000
Tous les éléments en trait
interrompus sont à fixer
au montant côté façade.
garde-corps
longeron à clavettes
3.000
3.000
