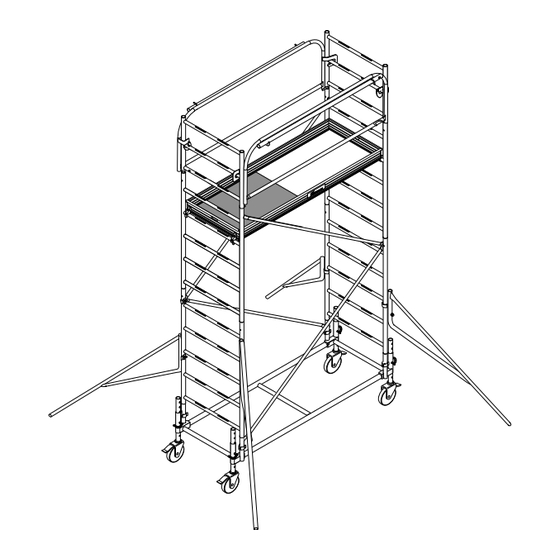

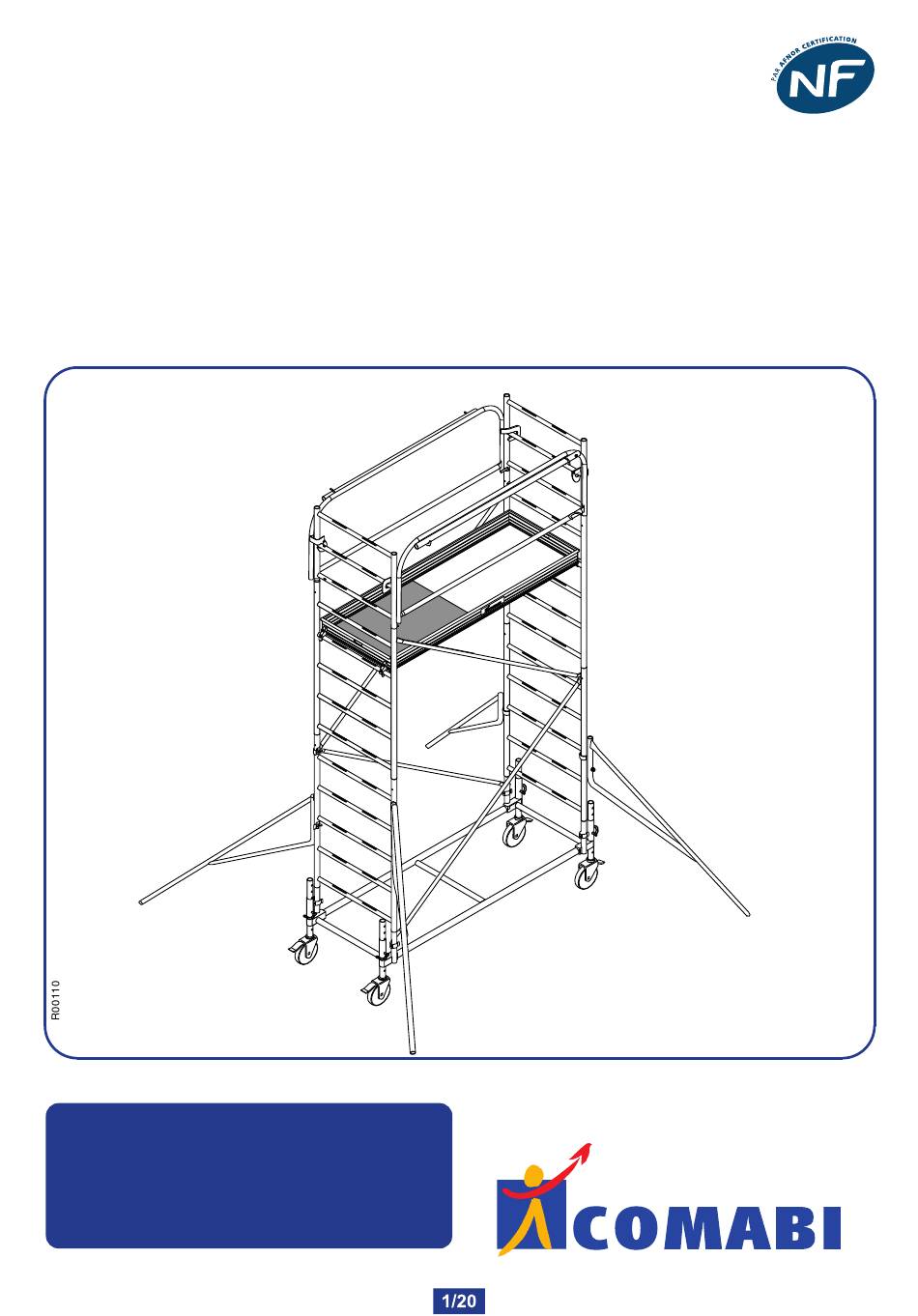

- Page 1 G300 Manuel de montage et d'utilisation échafaudage roulant Ce manuel doit impérativement être remis aux utilisateurs. Norme Européenne NF EN 1004 Conforme aux décrets n˚ 2004-924 du 1/09/2004 et 65-48 du 8/01/65 Code : 33994F...
-
Page 2: Table Des Matières
SOMMAIRE Chapitre 1 : Pages 1-1 Marquage 1-2 Caractéristiques techniques 1-3 Plan de montage à 3 m plancher 1-4 Plan de montage à 4,5 m plancher 1-5 Précautions de montage et d'emploi 1-6 Nomenclature des pièces Chapitre 2 : 2-1 Montage (version plancher 3 m) 6 à... -
Page 3: Marquage
Code produit : NF 04 G3 R C 07 01 N˚ de lot N˚ Titulaire Année de fabrication G300 Fabricant (C = COMABI) Type d'échafaudage (roulant) 1-2 Caractéristiques techniques CHAPITRE 1 Construction : Echafaudage Classe III* • Structure acier, revêtement galvanisé... -
Page 4: Plan De Montage À 3 M Plancher
CHAPITRE 1 1-3 Plan de montage à 3 m plancher • Vérifier si vous disposez de tous les 80470 éléments nécessaires au montage souhaité. 33971 3010904 33972 33966 33968 33969 33965 33082 CHAPITRE 1 1-4 Plan de montage à 4,5 m plancher 80470 33971 3010904... -
Page 5: Précautions De Montage Et D'emploi
1-5 Précautions de montage et d'emploi CHAPITRE 1 • Monter l'échafaudage suivant la notice de montage et d'utilisation. • S'assurer que toutes les goupilles nécessaires sont bien en place. • Les pieds télescopiques servent uniquement à rattraper les faux niveaux des sols. •... -
Page 6: Montage (Version Plancher 3 M)
CHAPITRE 2 2-1 Montage (version plancher 3 m) Mettre les roues Le réglage en hauteur des pieds en position… à roues sert uniquement à rattraper les faux niveaux des sols. …régler la hauteur des pieds à roues. Monter les deux Bloquer les freins. - Page 7 Fixer les stabilisateurs à 45˚. 45˚ 3,25 Positionner le plancher à 1 m du sol. Assembler et goupiller, au sol, pour chaque extrémité de l'échafaudage, une rallonge de 1,50 m + une rallonge de 0,70 m pour un montage à 3 m maxi… …...
- Page 8 Mettre en place ces ensembles… … veiller à la mise en place des goupilles. Mise en place de deux croisillons supplémentaires. Pour la mise en place aisée des planchers, positionner les croisillons de sorte que le bombé soit vers l'extérieur.
- Page 9 MISE EN PLACE DES GARDE-CORPS DE SÉCURITÉ accrocher le garde-corps : - sur l'avant-dernier barreau si rallonge de 1,50 m seule pour hauteur plancher à 2,10 m ou - sur l'avant-dernier barreau de la rallonge de 0,70 m pour hauteur plancher à...
- Page 10 Garde-corps sur l'avant-dernier barreau de la rallonge de 1,50 m pour hauteur plancher à 2,10 m. Garde-corps sur l'avant-dernier barreau de la rallonge de 0,70 m pour hauteur plancher à 3 m, maxi.
- Page 11 Positionner le plateau sur le 2ème barreau en dessous de la lisse inférieure du garde-corps… 2 , 1 …puis (crocheté sur les premiers barreaux de la structure, si nécessaire) faire coulisser et accrocher le plateau sur l'autre extrémité. Veiller au verrouillage de l'anti-soulèvement.
- Page 12 L'accès sur le plancher est alors possible de l'intérieur. Version 2,10 m plancher Replier la"perche monte garde-corps". Respecter les consignes de l'autocollant situé sous le plancher. Version 3 m plancher maxi...
-
Page 13: Montage (Version Plancher 4,5 M)
2-2 Montage (version plancher 4,5 m) CHAPITRE 2 Pour la version hauteur plancher à 4,50 m repartir de la version plancher à 2,10 m. Répéter les opérations à en montant bien une rallonge de 1,50 m + une rallonge de 0,70 m. Version 4,50 m plancher maxi Les trappes d'accès doivent être... -
Page 14: Aprés Montage Et Avant Utilisation
3-1 Après montage et avant utilisation CHAPITRE 3 La conformité du montage doit être vérifiée par le responsable chargé par le chef d'entreprise de la sécurité sur le chantier. Les vérifications porteront sur : • Ies appuis. • Ie montage. Respecter •... -
Page 15: Consignes D'utilisation
• De bâcher un échafaudage roulant même partiellement. • D'augmenter la hauteur au-delà de celle autorisée. • D'utiliser des composants autres que ceux fournis par COMABI et décrits dans la nomenclature. • D'utiliser l'échafaudage sans la mise en place des stabilisateurs requis. - Page 16 5-1 Stabilité en cours d'utilisation CHAPITRE 5 La stabilité de l'échafaudage est à aménager en fonction de ses conditions d'utilisation. Utilisation en intérieur - disposer les stabilisateurs suivant les schémas A et C . Placer les amarrages dans le quart supérieur.
-
Page 17: Montage En Dénivélation (Option)
CHAPITRE 5 5-2 Montage en dénivellation (option) HORS CHAMP D'APPLICATION NF EN 1004 Insérer les 2 roues dans les tubes inférieurs de la rallonge du "kit escalier". Goupiller. Positionner la base sur le "kit escalier. Bloquer les freins des roues. Installer une rallonge. - Page 18 CHAPITRE 6 6-1 Vérification - Démontage - Maintenance VÉRIFICATION Inspecter les pièces avant chaque • toute pièce ayant subi : montage et particulièrement : - une déformation permanente. - les bandages et les freins des roues. - des perçages. - les soudures des barreaux. - des entailles (par ex.
-
Page 19: Garantie
7-1 Garantie Nos produits sont garantis 6 mois pièces et main d'œuvre. Cette garantie prend effet à partir de la date de la facturation par COMABI ou son DISTRIBUTEUR. Notre garantie est soumise à l'accomplissement de ses obligations contractuelles par l'acheteur et notamment de paiement. - Page 20 NF du modèle. COMABI décline toute responsabilité pour des échafaudages G300 qui ne seraient pas entièrement constitués de pièces d'origine COMABI et installés selon...
