6
Canalisation hydronique

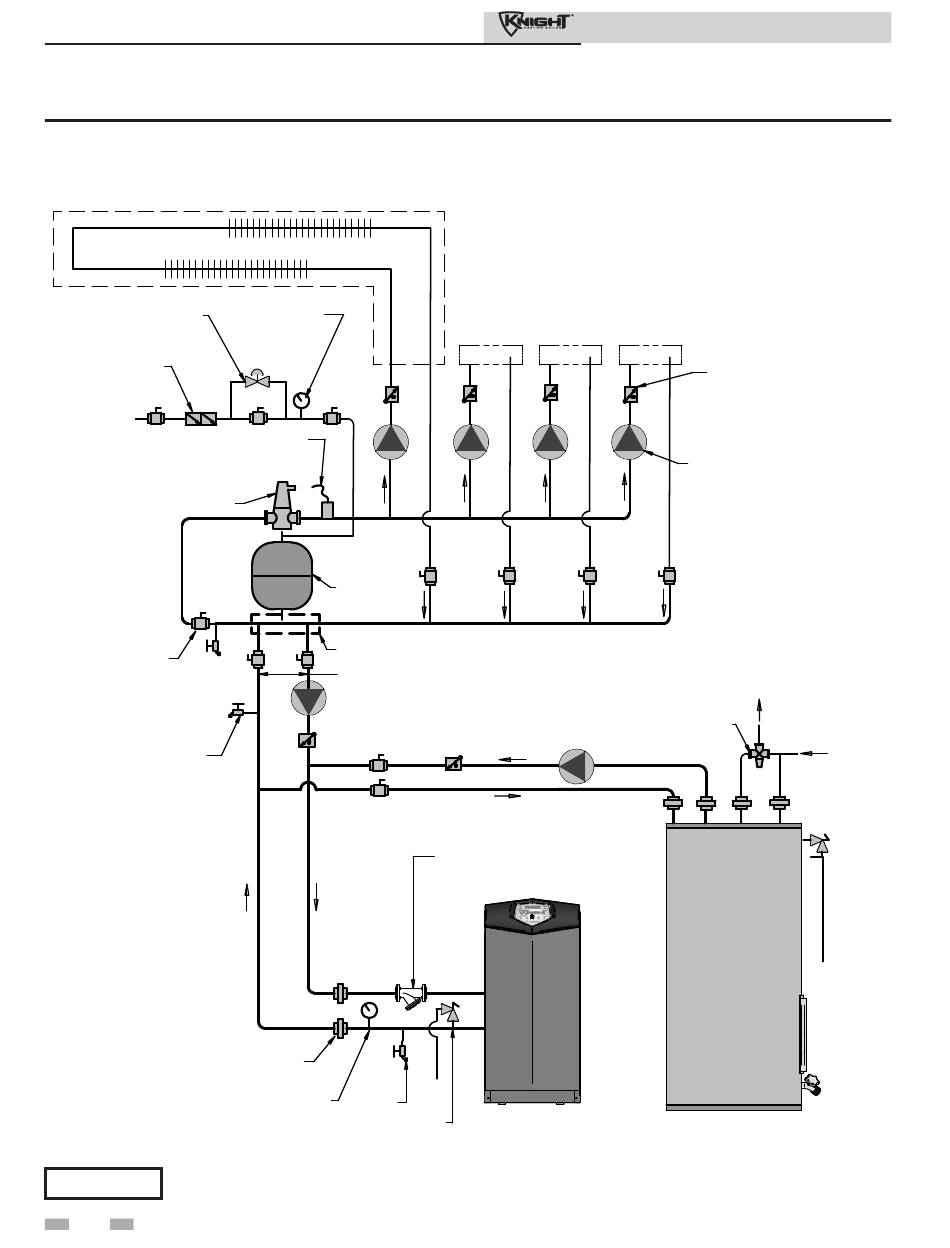

Figure 6-4 Chaudière unique régulée par zone avec circulateurs
VANNE DE
RÉDUCTION DE
LA PRESSION
DISPOSITIF
ANTI-
REFOULEMENT
EAU D'APPOINT
D'APPROVISIONNEMENT
DE SYSTÈME (UNE FOIS UTILISÉE)
SÉPARATEUR D'AIR
VANNE À BILLES
(TYPIQUE)
POINT DE DRAIN
(TYPIQUE)
RACCORD-UNION
(TYPIQUE)
Veuillez noter que ces illustrations ne servent qu'à montrer le concept du système de tuyauterie; l'installateur est
AVIS
responsable de l'équipement et de la conformité aux codes locaux.
36
ZONE N°1
MANOMÈTRE
SONDE
VASE
D'EXPANSION
PEUT SUBSTITUER LE BAS EN-TÊTE DE PERTE
NE DOIT PAS ÊTRE SUPÉRIEUR Â UN DIAM DE
TUYAU DE 4 PO OU UN MAXI DE 12 PO L'UN À L'AUTRE
CIRCULATEUR
DE LA CHAUDIÈRE
MANOMÈTRE /
DRAIN
BAROMÈTRE
SOUPAPE DE
DÉCHARGE
Manuel d'installation et d'utilisation
ZONE N°2 ZONE N°3 ZONE N°4
CIRCULATEUR
D'EAU CHAUDE
DOMESTIQUE
Y-STRAINER
RECOMMANDÉ
(
)
CHAUDIÈRE
VANNE DE
VÉRIFICATION
DU DÉBIT
(TYPIQUE)
CIRCULATEURS
DE ZONE
(TYPIQUE)
SORTIE
D'EAU
CHAUDE
MITIGEUR
ANTI-
ÉCHAUDAGE
RÉSERVOIR D'EAU
CHAUDE INDIRECTE
ENTRÉE
D'EAU
FROIDE
