6 Protection électriques

6.1 Fusibles et thermique

L2
L3
PE
1
2
3
U1 V1 W1 PE
M
3 ~
6.2 Protection contre les surcharges électriques
L1
L2
L3
5

6.3 Discontacteur

6.4 Utilisation de l'électropompe immergée avec un convertisseur de fréquence (CF)
4
Selon la nécessité, il est possible d'utiliser :
•
Un contacteur avec relais thermique
•
un interrupteur discontacteur magnétothermique
Dans tous les cas, utiliser uniquement un relais thermique à déclenchement de la classe de
déclenchement 10 ou 10A, avec :
•
temps de déclenchement < 8 s à 5 fois In
•
sensibilité à l'absence de phase
Régler le discontacteur sur la valeur mesurée du courant de fonctionnement, sans toutefois
dépasser la valeur indiquée sur la plaquette technique et d'identification du moteur.
Remarque
En cas d'utilisation de l'électropompe avec un convertisseur de fréquence (CF), respecter les
recommandations du manuel correspondant.
→
On conseille d'utiliser des moteurs serie "F" en PE2+PA.
→ S'assurer que le courant du moteur, sur tous les points de fonctionnement du champ de
réglage, ne dépasse pas le courant nominal du moteur indiqué sur la plaquette technique
et d'identification.
→

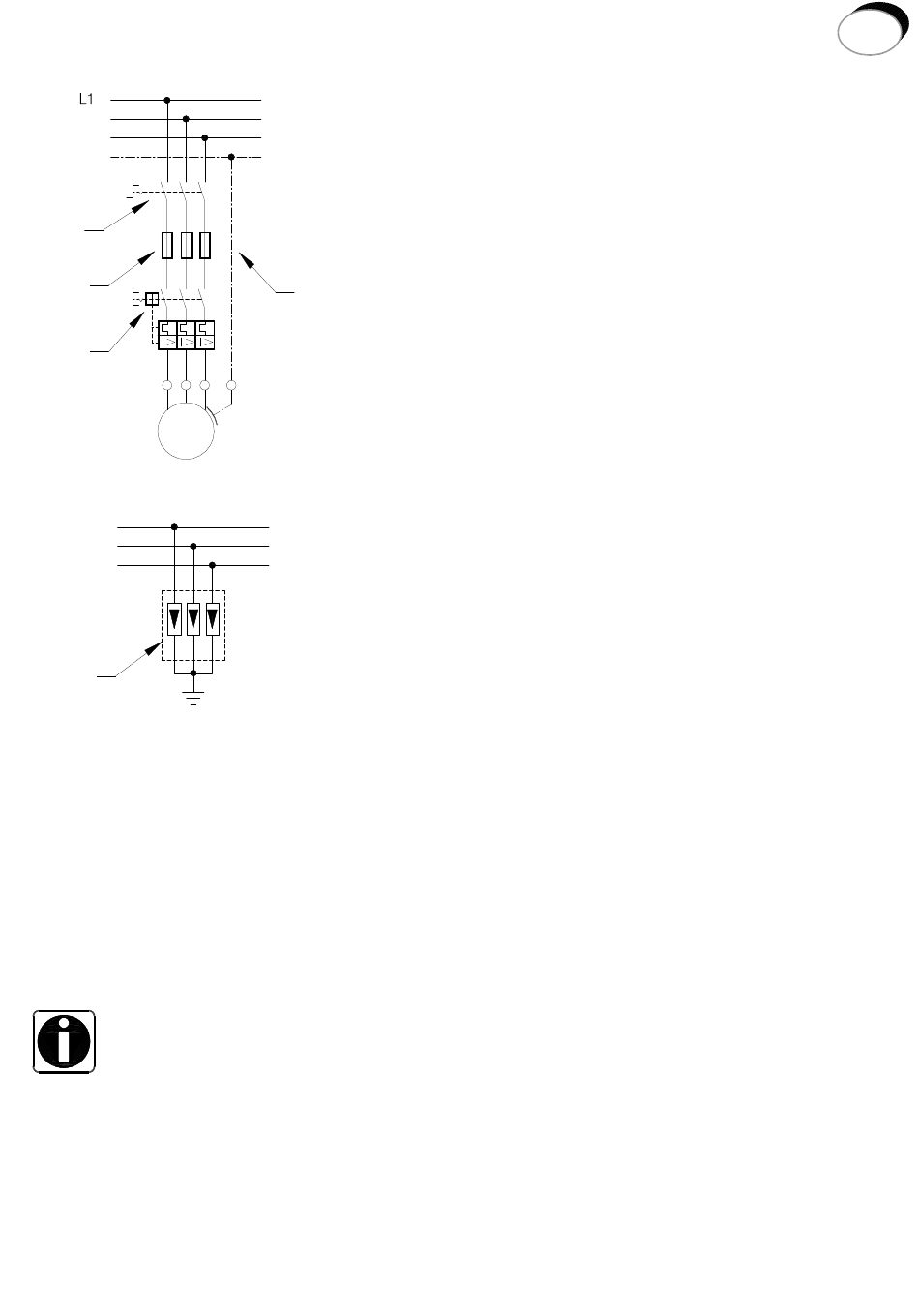

Prévoir un interrupteur externe de réseau (1) de
manière à pouvoir interrompre (couper) l'alimentation
électrique de l'installation.
→ Prévoir des fusibles (2) sur place sur chacune des
phases.
→ Prévoir un discontacteur (3) (voir ci-dessous).
→ Prévoir un interrupteur d'arrêt (coupure) d'urgence,
en particulier si cela est nécessaire pour l'utilisation
prévue.
→ Brancher le moteur à la masse (4) (tous les moteurs
prévoient une mise à la terre extérieure).
→ Prévoir une
électriques, conforme à la norme CEI EN 60099, sur la
ligne d'alimentation électrique (protection contre la foudre
5).
