F.B. SUBMERSIBLE MOTORS 6 Manuel De Montage Et D'utilisation page 10

Se l'installazione avviene:
•
con tubi flangiati, le flange devono essere provviste di incavi per alloggiare il cavo onde
evitare il danneggiamento dello stesso.
•
con tubi filettati, applicare all'estremità superiore di tutti i tubi il relativo manicotto filettato
per evitare che lo scorrimento fra il tubo e la staffa provochi la perdita dell'ancoraggio. Ogni
tubo deve essere serrato a fondo evitando così un eventuale svitamento dovuto alla coppia di
reazione del gruppo.
•
costruttore del tubo, se necessario l'elettropompa deve essere sostenuta con fune in acciaio
Inox e ben ancorata.
→ Sollevare, con un paranco, l'elettropompa e il tronchetto di tubazione, senza sollecitarla a
flessione, e calarla nel pozzo facendo appoggiare la staffa sulla sommità del medesimo.
→ Fissare ogni 2 – 3 metri i cavi elettrici di alimentazione e di terra al tubo di mandata mediante
l'uso di apposite fascette, per evitare l'abbassamento dei medesimi dovuto al loro peso. Tale
abbassamento può creare deformazioni tali da causare, durante l'avviamento e l'arresto del
gruppo, sfregamenti contro le pareti del pozzo.
→ Se si usano cavi di alimentazione unipolari si consiglia di invertire i cavi tra di loro ogni 20
metri per tenere equilibrate le cadute di tensioni.
→ Collegare la seconda tubazione del tubo, anch'essa accoppiata con una staffa di supporto
sulla sua sommità.
→ Tenere sospeso l'assieme al paranco, togliere la prima staffa di supporto e abbassare l'unità
come specificato ai punti precedenti.
Ripetere l'operazione fino alla profondità desiderata tenendo presente che l'unità deve essere
sommersa per almeno 1-2 metri sotto il livello dinamico e tale comunque da soddisfare le
condizioni di NPSH della pompa
→ Si consiglia di installare ogni 150 metri una valvola di non ritorno supplementare.
→ Evitare che il livello dell'acqua, dovuto ad un abbassamento stagionale della falda o per la
portata della pompa superiore a quella del pozzo, scenda sotto la camera aspirante in quanto
può causare: aria per l'instaurarsi di un vortice,
surriscaldamento del motore.
→ Accertarsi che l'elettropompa sommersa resti sollevata dal fondo del pozzo almeno 2-3
metri. I filtri di emungimento del pozzo devono trovarsi sempre sotto la posizione
occupata dal motore, così da garantire un corretto raffreddamento (vedi figura pagina
successiva).
2 8
4
3 5
Livello statico acqua
10
Water static level
Niveau statique de l'eau
11
6
Livello dinamico acqua
Water dynamic level
9
Niveau dynamique de l'eau
1
7
con tubi in materiale plastico, si dovranno rispettate le prescrizioni stabilite dal

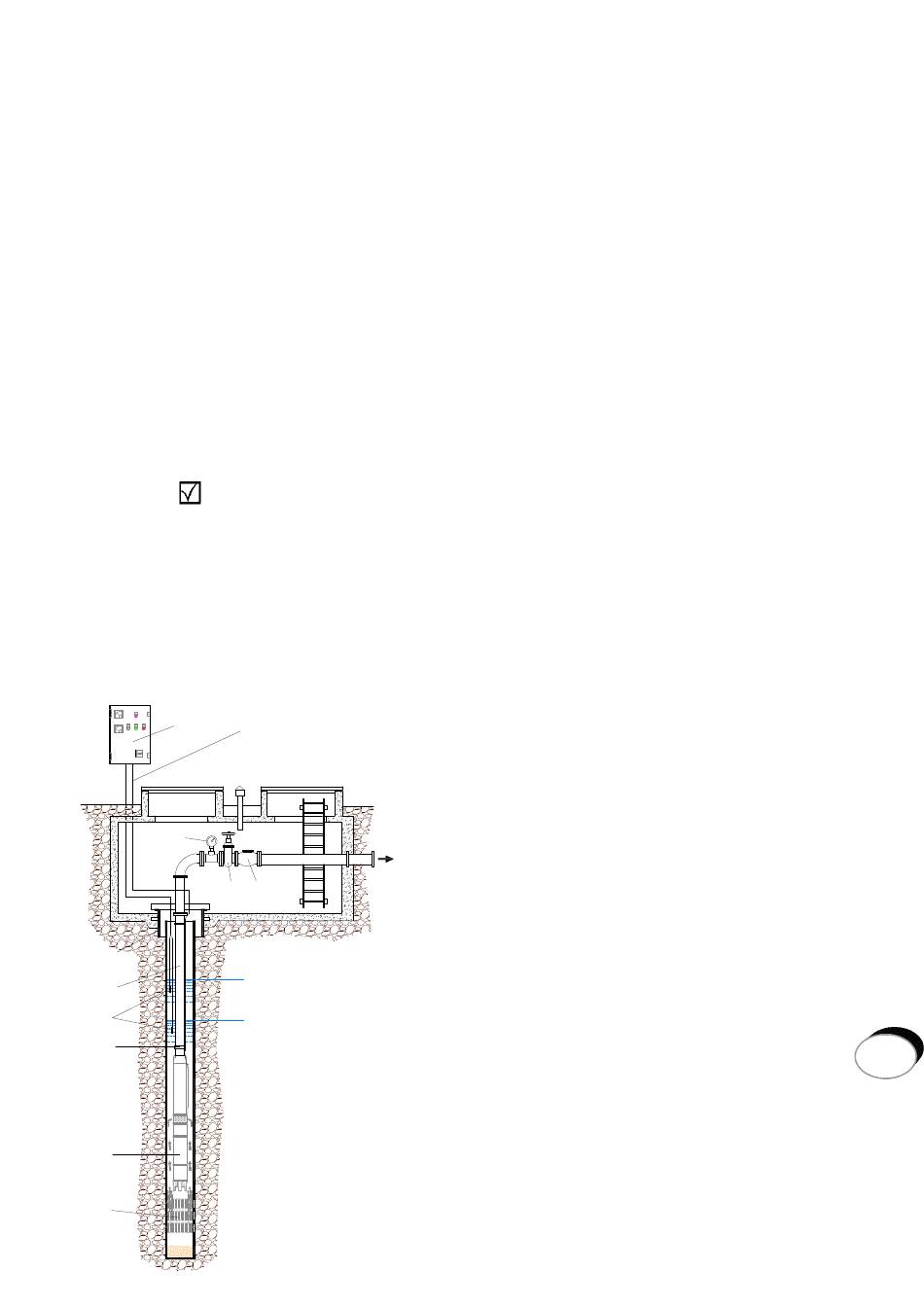

Corretta installazione di un'elettropompa
sommersa nel pozzo
1
2
3
4
5
6
7
8
9
10
11
12
13
5.8 Installazione in booster
→ Accertarsi che la disposizione delle condotte dell'impianto e
dei relativi scarichi aria consentano l'eliminazione delle sacche
d'aria. Se il gruppo viene installato orizzontalmente, il motore nei
periodi di non utilizzo deve comunque essere sempre immerso
nell'acqua, in caso contrario verificarne il completo riempimento
(vedi punto 5.1).
il grippaggio delle boccole di guida e il
Elettropompa sommersa
Quadro elettrico
Saracinesca di regolazione portata
Manometro
Valvola di ritegno
Sonde controllo livello
Filtri del pozzo
Cavo di alimentazione
Fascette fissaggio cavi
Testa stagna
Tubazione di mandata
Camicia di raffreddamento
Staffe di sospensione
10
