6
Tuyauterie d'eau chaude

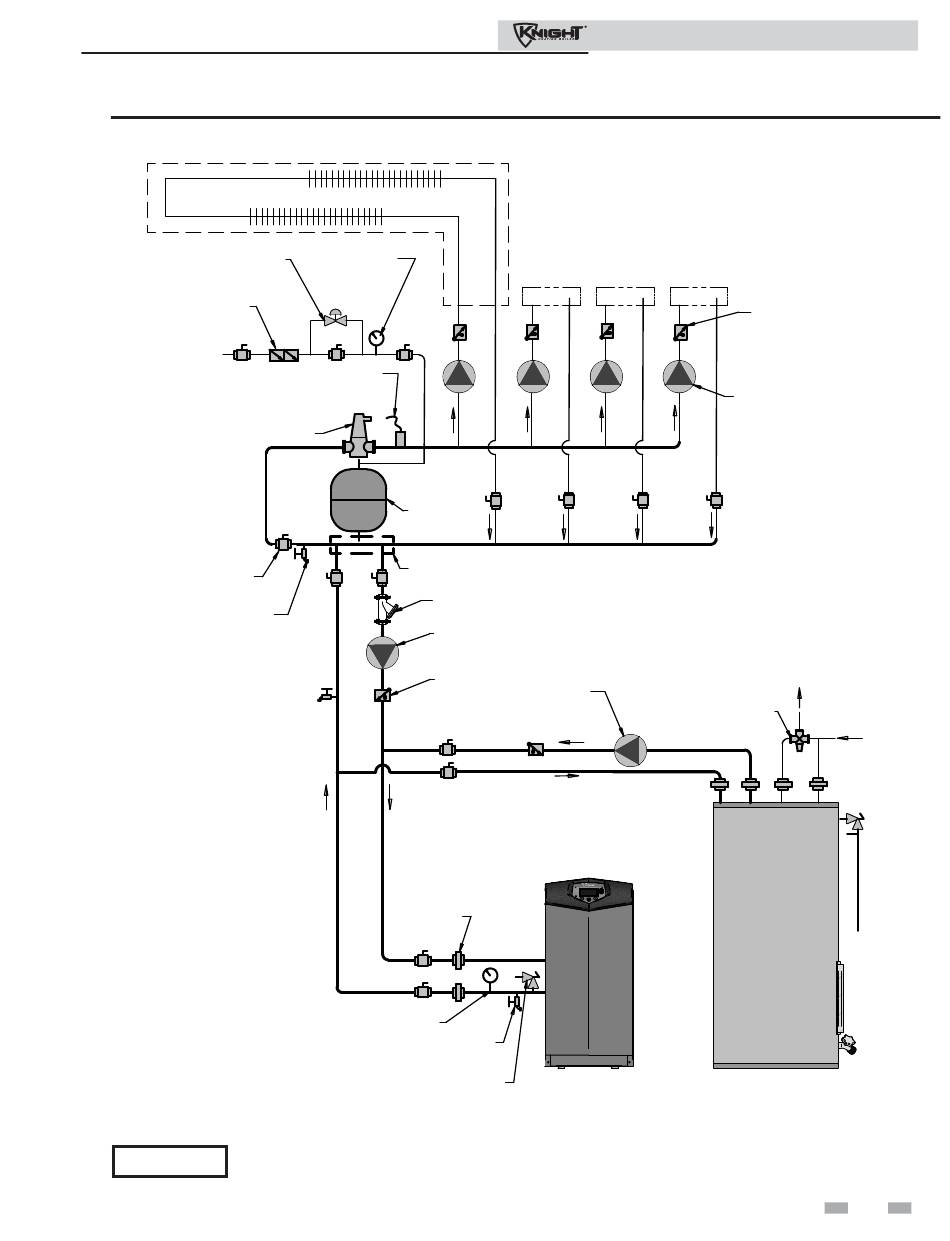

Figure 6-5 Chaudières unique – Température unique zonée avec circulateurs
VANNE DE
RÉDUCTION
DE PRESSION
DISPOSITIF
ANTI-REFOULEMENT
EAU D'APPOINT
D'ALIMENTATION
SÉPARATEUR D'AIR
VANNE À BILLE
(CLASSIQUE)
POINT DE PURGE
(CLASSIQUE)
Notez que ces illustrations sont supposées illustrer uniquement le concept de tuyauterie du circuit, l'installateur
AVIS
étant responsable de tout l'équipement et des détails requis par les codes locaux.
ZONE N° 1
MANOMÈTRE
CAPTEUR
DU SYSTÈME
VASE
D'EXPANSION
PEUT REMPLACER UN COLLECTEUR À FAIBLE PERTE
FILTRE EN Y (RECOMMANDÉ)
CIRCULATEUR DE
CHAUDIÈRE
VANNE DE
CONTRÔLE
DE DÉBIT
UNION
(CLASSIQUE)
THERMOMÈTRE
/ MANOMÈTRE
PURGE
VALVE DE DÉCOMPRESSION
Manuel d'installation et de fonctionnement
(suite)
ZONE N° 4
ZONE N° 2 ZONE N° 3
CIRCULATEUR
D'EAU
CHAUDE
DOMESTIQUE
VANNE DE MÉLANGE
ANTI-BRULURE
CHAUDIÈRE
VANNE DE
CONTRÔLE DE DÉBIT
(CLASSIQUE)
CIRCULATEURS DE ZONE
(CLASSIQUE)
SORTIE
D'EAU
CHAUDE
ENTRÉE
D'EAU
FROIDE
RÉSERVOIR
D'ECD INDIRECTE
41
