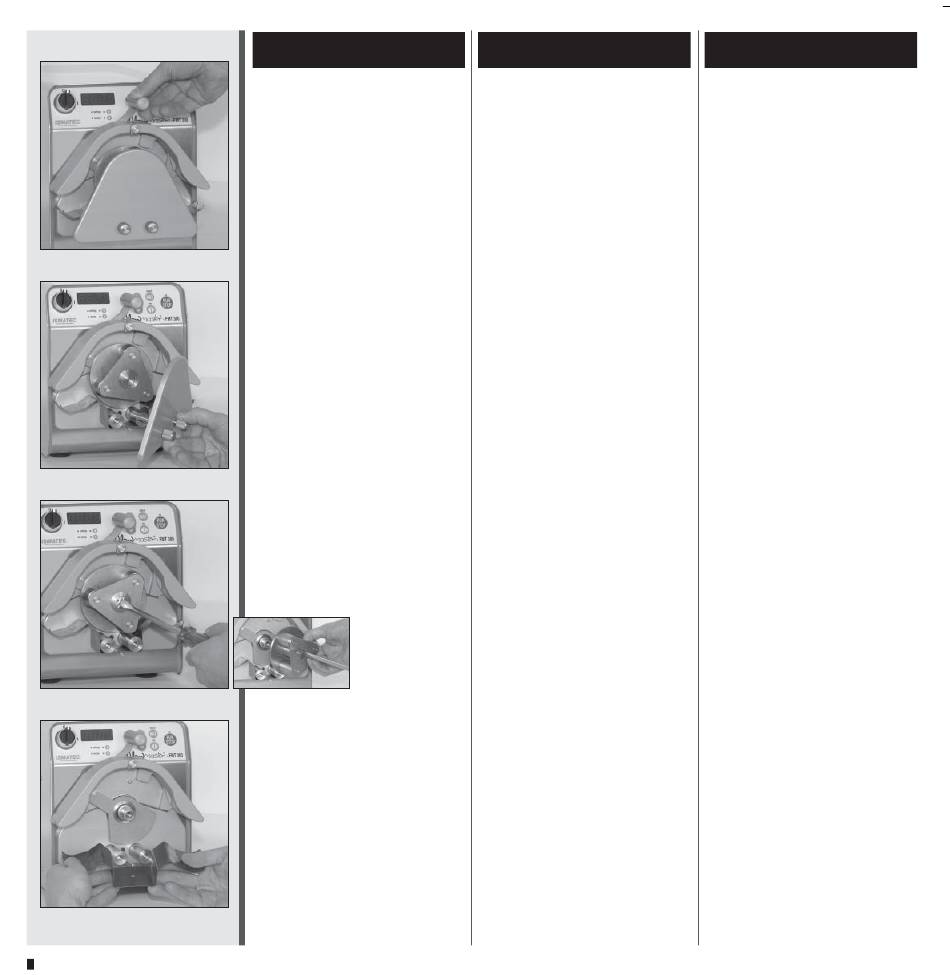

Den Pumpenkopf
zerlegen
1. Den Pumpenkopf mit dem
Hebel öffnen.
Den Pumpschlauch herausneh-
men.
2. Die Verschlüsse der Abdeck-
platte lösen und die Platte nach
vorne wegziehen.
3. Schraube lösen (Schrauben-
zieher Größe 6)
und Rollenkopf von der An-
triebswelle wegziehen.
4. Die Schlauchfeder seitlich
herunterdrücken und heraus-
ziehen.
Disassembling

the pump-head

1. Open the pump-head with the
lever.
Remove the tubing.
2. Loosen the two screw plugs of
the protection plate and pull off
the plate.
3 Unscrew the roller head (screw
driver size 6) and remove it
from the motor shaft.
4. Remove the tube retainer spring
by pressing it down on both
sides and pulling it out.
Démontage de la
tête de pompe
1. Ouvrir la tête de pompe avec le
levier.
Extraire le tube de la pompe.
2. Desserrer les fermetures de la
plaque de protection et tirer la
plaque vers l'avant.
3 Dévisser la tête à galets (tour-
nevis de taille 6) et la retirer de
l'arbre du moteur.
4. Pousser le ressort à tubes vers le
bas et l'extraire.
