Vue De Dessus - Ygnis MODULO CONTROL M116 Notice D'installation Et D'entretien

Vue arrière
Désignation commerciale
Diamètre chaudière
Entraxe piquages
Hauteur vidange
Hauteur siphon (condensats)
Hauteur sortie fumées
Hauteur piquage retour
Hauteur piquage départ
Alimentation gaz
Sortie condensats
Alimentation gaz
Alimentation gaz
0MEM0246-P_BE-FR
 A
B
C
D
E
F
H
Q
R
S
U
Installation et entretien M
Modèles M330-M390-M450
M330
877.5
597
38.5
183
550
1242
1542
428
100
33
206
CONTROL M116-M180/M330-M390-M450
ODULO

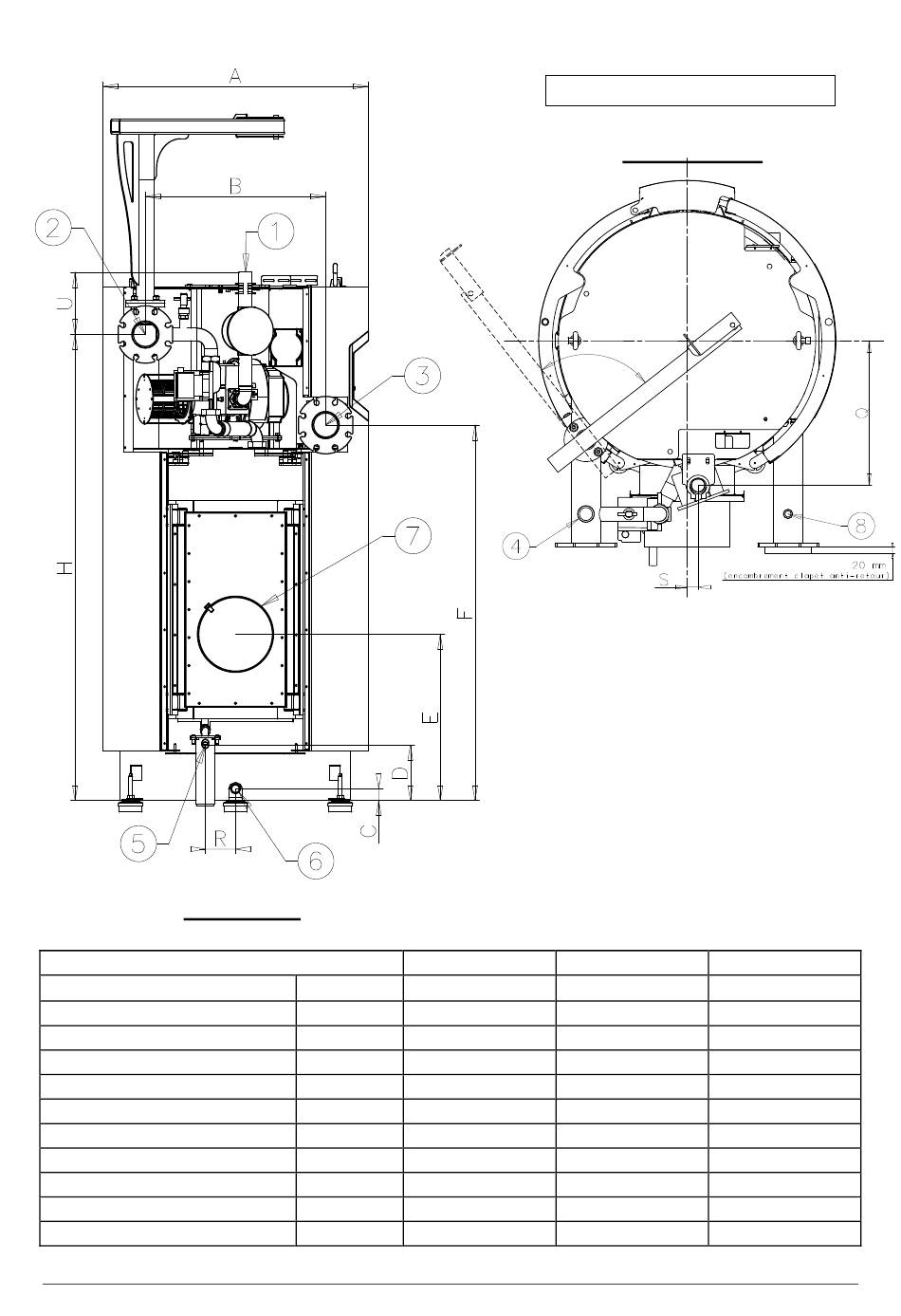

Vue de dessus

 Piquage gaz ;
 Piquage départ ;
 Piquage retour ;
 Manchon soupape ;
 Evacuation condensats ;
 Piquage vidange ;
 Sortie fumées ;
 Piquage purge .
M390 M450
877.5 877.5
597 597
38.5 38.5
183 183
837 837
1387 1532
1687 1832
428 431
100 100
33 100
206 206
Page 6/62
