9.3. Mode opératoire pour le réglage d'une nouvelle vanne gaz.
Le réglage de la vanne doit être réalisé sur la chaudière en fonctionnement à puissance Maxi
et à puissance mini (utiliser le mode « arrêt régulateur » voir paragraphe « mode de
fonctionnement »).
ATTENTION ! : Les mesures pour le réglage de la vanne se font
obligatoirement sur les prises de pression indiquées Pvanne et Pamont
et non sur les prises de pression du filtre gaz.
Réglage à puissance maximale
Mode « arrêt régulateur », puissance Maxi = affichage : 100%
 Retirer le capot (repère).
 Mesurer la pression d'alimentation en gaz (Pamont).

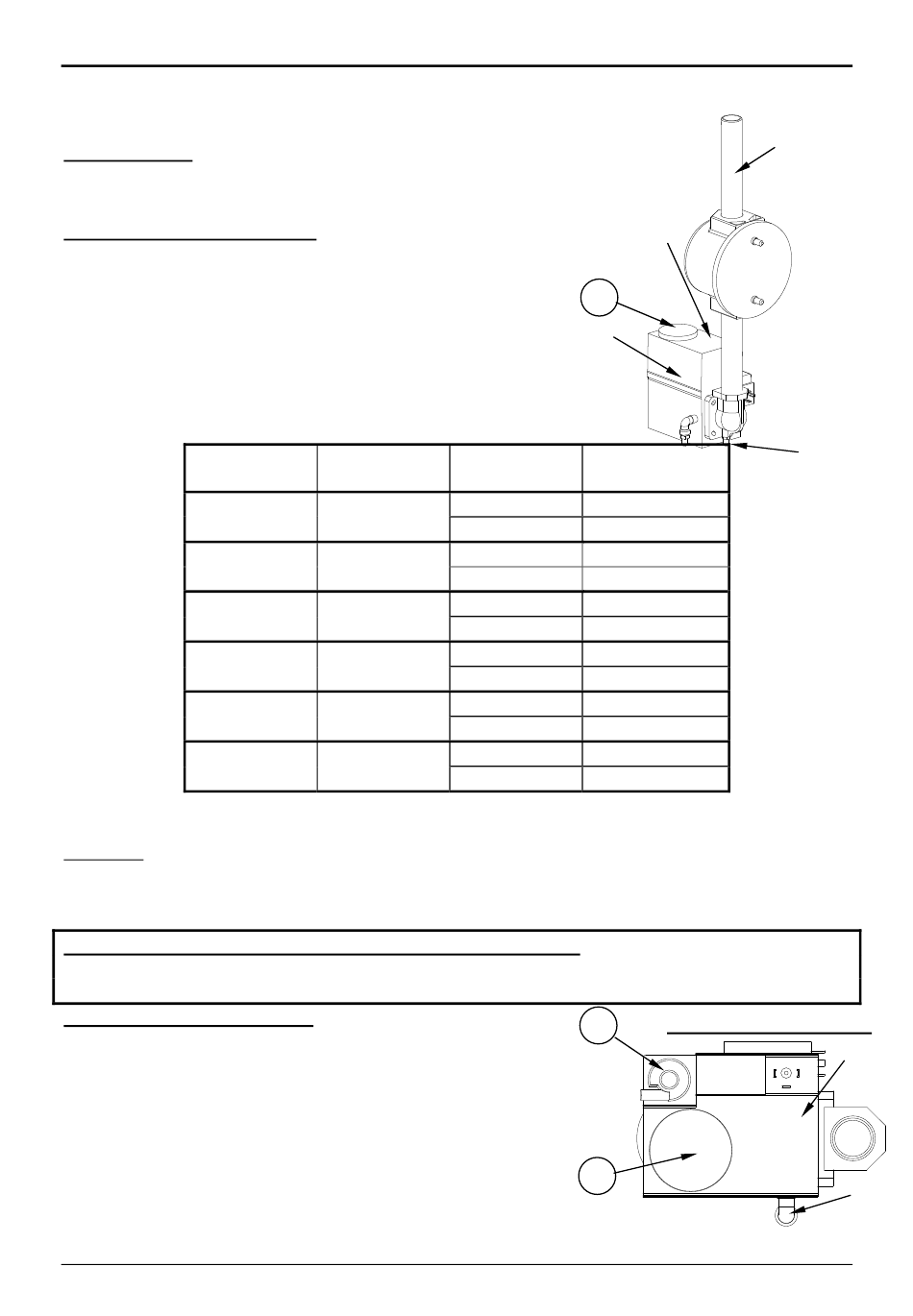

 Régler la pression vanne (Pvanne) en tenant compte du

 
Pamont
Pvanne
dessous (régler la pression en agissant sur la vis de
réglage située sur le dessus de la vanne dessous le
capot noir (repère ), clef mâle 6 pans de 3mm).
type chaudière
M116 control
M145 control
M180 control
M330 control
M390 control
M450 control
 A l'aide d'un analyseur de combustion, mesurer le taux de CO
la pression vanne afin d'obtenir un taux compris entre 9,3% et 9,7%*.
Exemple : type de chaudière : M 180 CONTROL
Type de gaz : G20
Pression d'alimentation = Pamont = 21,0 mbar
Pvannne = 21,0 - 4,4 = 16,6 mbar
ATTENTION, uniquement pour les modèles M390 et M450 : Quelque soit le gaz utilisé (G20
ou G25), il est obligatoire d'utiliser le diaphragme G20 spécifique fourni en pièce détachée
avec la vanne gaz VR 434. Le diaphragme est marqué 390/G20 ou 450/G20.
Réglage à puissance minimale
Mode « arrêt régulateur », puissance mini = affichage : 0%
 ajuster le régulateur d'offset (repère ) afin d'obtenir un
taux de CO à puissance mini compris entre 8,7% et 9,1%*.
2
 Pour valider le bon réglage de la vanne (Pmini entre 8,7% et
9,1% et Pmaxi entre 9,3% et 9.7%) faire des aller-retour
entre Pmini et Pmaxi (HMI = 0% et 100%).
* Pour les modèles M390 et M450 fonctionnant au G25, ces valeurs de CO² seront plus faibles.
