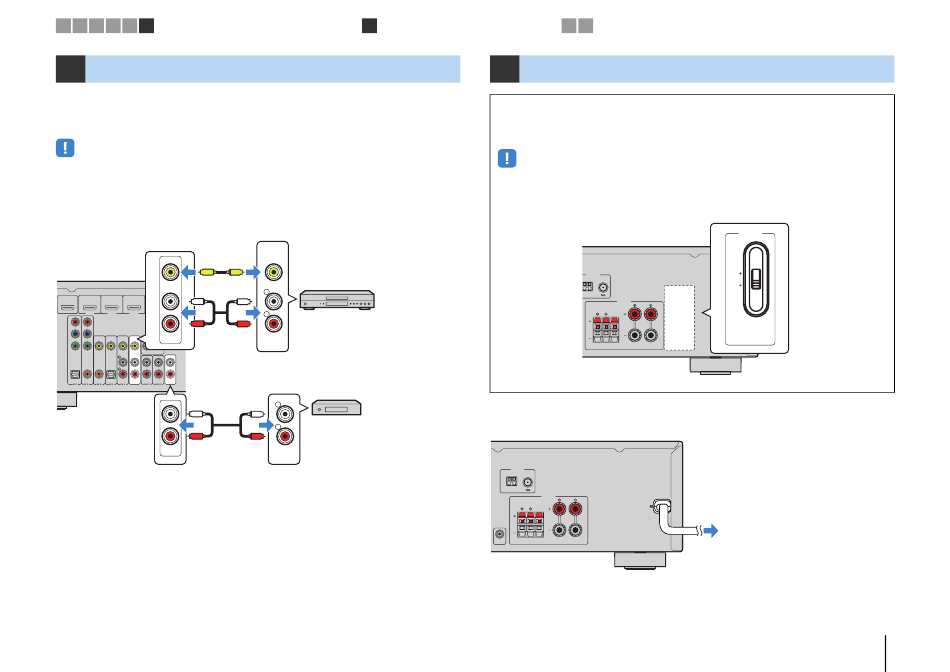

Raccordement d'appareils d'enregistrement

6 Raccordement d'appareils d'enregistrement
Vous pouvez raccorder des appareils d'enregistrement vidéo/audio aux prises AV OUT
et AUDIO OUT. Ces prises restituent les signaux vidéo/audio analogiques sélectionnés
comme entrée.
• Pour copier des données vidéo/audio à partir d'un appareil vidéo, raccordez cet appareil aux prises AV 5
ou VIDEO AUX (VIDEO/AUDIO) de l'unité.
• Pour copier des données audio à partir d'un appareil audio, raccordez ce dernier aux prises AV 5,
AUDIO 1–2 ou VIDEO AUX (AUDIO) de l'unité.
• Veillez à n'utiliser les prises AV OUT et AUDIO OUT que pour raccorder des appareils d'enregistrement.
Prises
AV OUT
L'unité (arrière)
V V
L
ARC
(BD/DVD)
HDMI OUT
HDMI 1 HDMI 2 HDMI 3 HDMI 4
R
P
R
AV
P
B
OUT
Y
COMPONENT VIDEO MONITOR OUT
VIDEO
OPTICAL COAXIAL COAXIAL OPTICAL
AV AUDIO
(CD) ( TV )
OUT OUT
L
R
AUDIO
OUT
Prises AUDIO OUT
7
Raccordement du câble d'alimentation
Entrée vidéo/audio
VIDEO
L
L
R
Appareil
R
d'enregistrement
vidéo
AUDIO
L
L
Appareil
R
d'enregistreme
R
nt audio
AUDIO
Entrée audio
8 9
7 Raccordement du câble d'alimentation
Avant de raccorder le câble d'alimentation (modèle standard uniquement)
Sélectionnez la position de permutation du commutateur VOLTAGE SELECTOR en
fonction de la tension locale. Les tensions sont CA 110–120/220–240 V, 50/60 Hz.
• Veillez à régler le commutateur VOLTAGE SELECTOR de l'unité AVANT de brancher le câble
d'alimentation dans la prise secteur. Un réglage incorrect du commutateur VOLTAGE SELECTOR
risque d'endommager l'unité et de provoquer un incendie.
L'unité (arrière)
ANTENNA
AM FM
SPEAKERS
FRONT
SURROUND CENTER
Une fois tous les raccordements terminés, branchez le câble d'alimentation.
L'unité (arrière)
ANTENNA
AM FM
SPEAKERS
FRONT
SURROUND CENTER
SUBWOOFER
PRE OUT
PRÉPARATION ➤ Raccordement d'appareils d'enregistrement
VOLTAGE SELECTOR
VOLTAGE
SELECTOR
110V-
120V
220V-
240V
Branchement sur une
prise secteur
