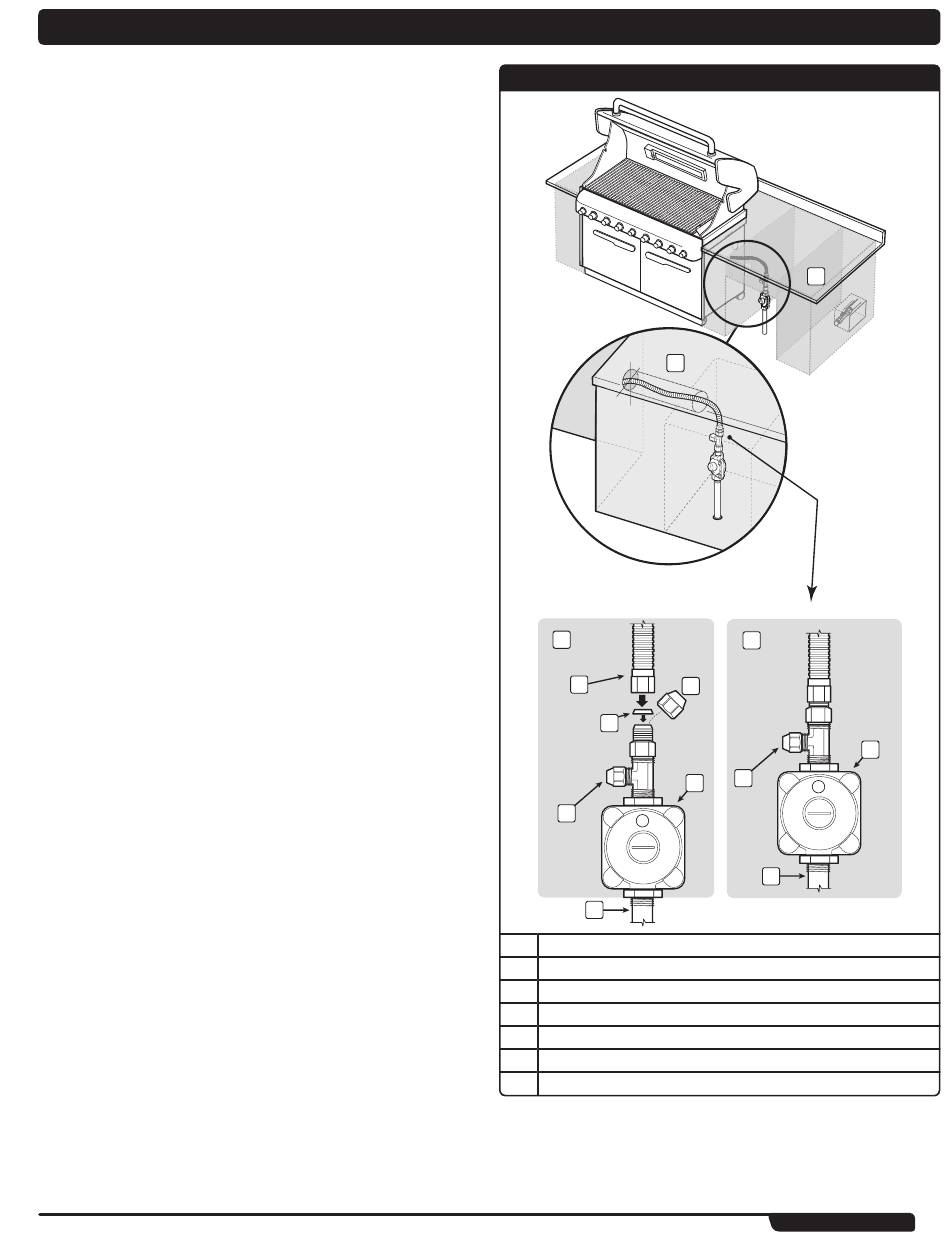

CONECTAR EL SUMINISTRO DE GAS
Una línea de gas corrugada de 58 pulgadas (147.32 cm) se conecta al múltiple de la
barbacoa.
A) La línea principal corrugada pasa a través de la cavidad de la estructura de la "isla" a
la conexión entre el tabique y el regulador dentro del compartimiento del tanque (1).
B) Destape el accesorio acampanado de la Conexión tipo T en la conexión entre el
tabique y el regulador (2).
C)
Conecte la manguera corrugada principal a la conexión T en la conexión del tabique.
Utilice la empaquetadura abocinada de
correcto (3).
Si decide usar tubería rígida, tubería semi-rígida o un conector diferente al suministrado,
el conector debe cumplir con las normas para conectores para aparatos de gas de uso
exterior y casas prefabricadas (Standard for Connectors for Outdoor Gas Appliances and
Manufactured Homes) ANSI Z21.75*CSA 6.27 y debe ser adecuada para instalarse en
exteriores.
La longitud de este conector no debe exceder 58 pulgadas (147 cm) debido a que la caída
de presión que se presentaría afectaría el rendimiento del asador.
CONEXIÓN DEL SUMINISTRO DE GAS
1
⁄
pulgada (12.7 cm) para asegurar un sellado
2
◆
CUADRO DE CONEXIONES
1
1
5
7
2
3
10
9
8
4
Trayecto típico para tuberías de gas natural
5
6
Linea de gas y regulador conectados
7
Conexión de la línea de gas corrugada al regulador
8
Suministro de gas por tubería fija
9
Tapa (quemador lateral opcional)
10
4
4
6
10
9
8
Vista lateral
Regulador
WWW.WEBER.COM
39
