Deltabar PMD55B
Endress+Hauser
Cette version permet par conséquent une mesure sans perturbations :
• Sous des conditions de mesure particulièrement difficiles (dans des emplacements exigus ou
difficiles d' a ccès)
• Si le point de mesure est exposé à des vibrations
Versions à câble :
• PE : 2 m (6,6 ft), 5 m (16 ft) et 10 m (33 ft)
• FEP : 5 m (16 ft).
Le capteur est livré avec le raccord process et le câble prémontés. Le boîtier (y compris l' é lectronique)
et un étrier de montage sont fournis à part. Le câble est muni de douilles aux deux extrémités. Ces
douilles sont simplement raccordées au boîtier (y compris l' é lectronique) et au capteur.

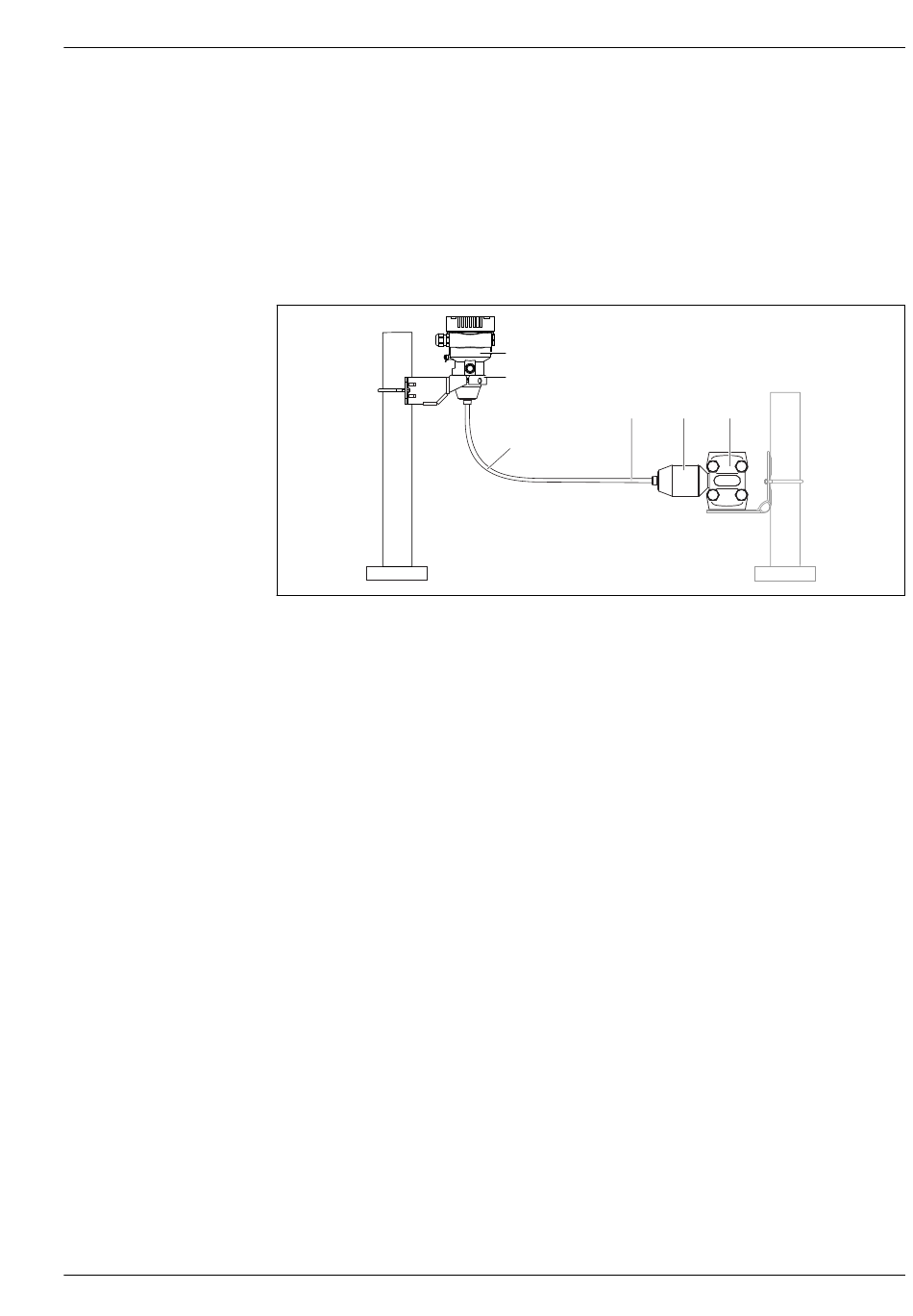

1 Capteur, séparé (y compris l' é lectronique)
2 Étrier de montage fourni, adapté pour le montage sur paroi ou sur tube
3 Câble, les deux extrémités sont munis d' u ne douille
4 Adaptateur de raccord process
5 Raccord process avec capteur
Informations à fournir à la commande :
• Le capteur séparé (y compris l' é lectronique), étrier de montage inclus, peut être commandé via le
Configurateur de produit
• L' é trier de montage peut également être commandé comme accessoire séparé, référence
71102216
Caractéristiques techniques pour les câbles :
• Rayon de courbure minimal : 120 mm (4,72 in)
• Force d' e xtraction du câble : max. 450 N (101,16 lbf)
• Résistance à la lumière UV
Utilisation en zone explosible :
• Installations à sécurité intrinsèque (Ex ia/IS)
• FM/CSA IS pour les installations Div. 1 uniquement
Réduction de la hauteur de montage
Si cette version est utilisée, la hauteur de montage du raccord process est réduite par rapport aux
dimensions de la version standard.
1
2
3
r ³ r ³ 120 (4.72)
4 5
A0043597
