Affectation des bornes

Connecteurs d'appareil
disponibles
14
Alimentation électrique
Boîtier à simple compartiment
3
2
1

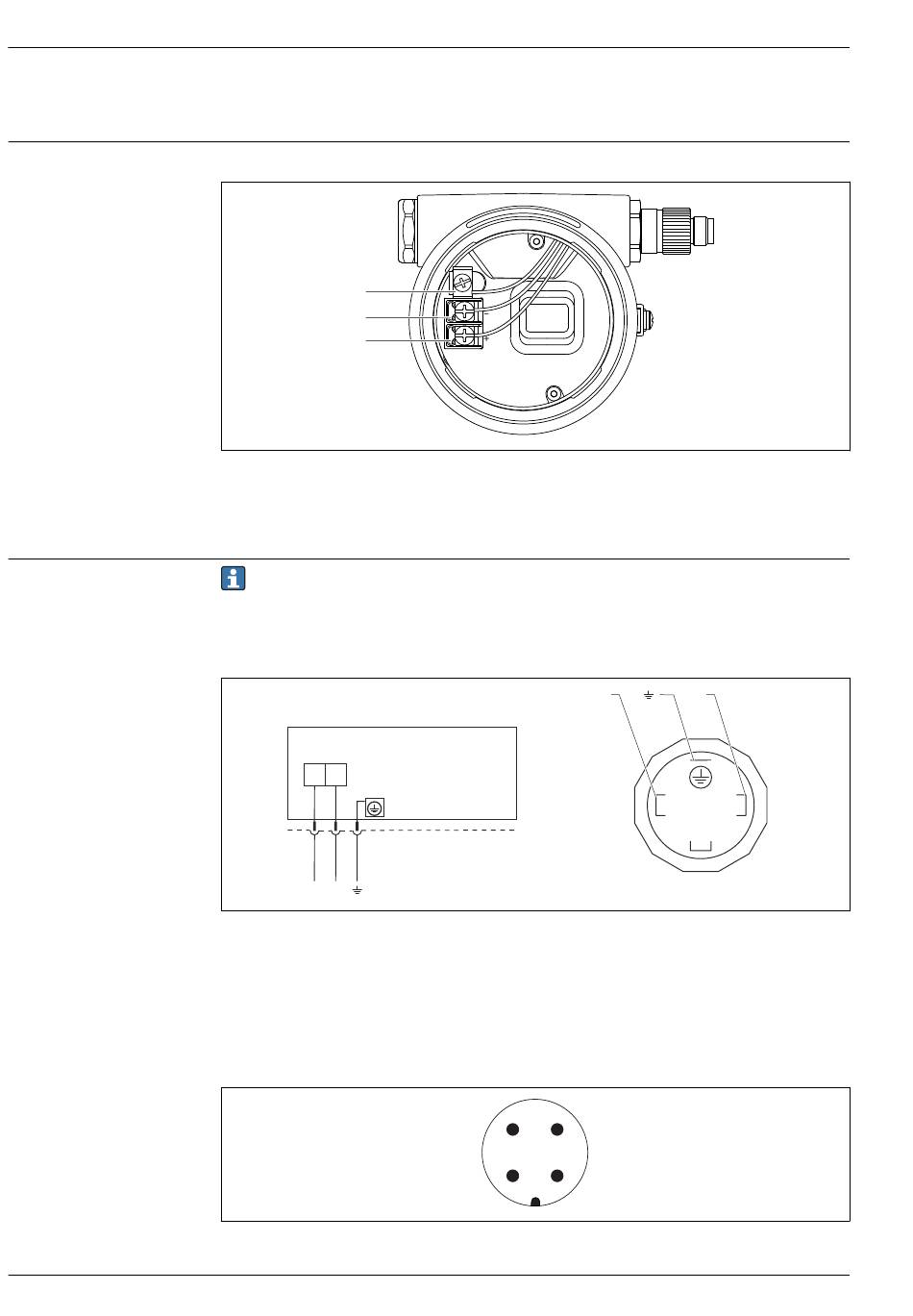

 1 Bornes de raccordement et borne de terre dans le compartiment de raccordement
1 Borne plus
2 Borne moins
3 Borne de terre interne
Sur les appareils munis d' u n connecteur, il n' e st pas nécessaire d' o uvrir le boîtier à des fins de
raccordement.
Utiliser les joints fournis pour empêcher la pénétration d' h umidité dans l' a ppareil.
Appareils avec connecteur de vanne
A
2 1
BU BN GNYE
– +
 2 BN = brun, BU = bleu, GNYE = vert/jaune
A Raccordement électrique pour appareils avec connecteur électrovanne
B Vue du connecteur enfichable de l' a ppareil
Matériau : PA 6.6
Appareils avec connecteur M12
–
B
– 1
4 3
1 2
Deltabar PMD55B
A0042594
+
2 +
3
A0023097
A0011175
