7.2
Remarques relatives au remplacement des tiroirs de distributeur
Le tiroirs de distributeur n'est pas appairés au corps du distributeur de joints. Il est donc possible de remplacer les tiroirs à tout
moment afin d'adapter le système aux exigences changeantes relatives aux récepteurs. Pour ce faire, il convient d'observer les
_remarques ci-après:
Carter de levier
indexé de 180°

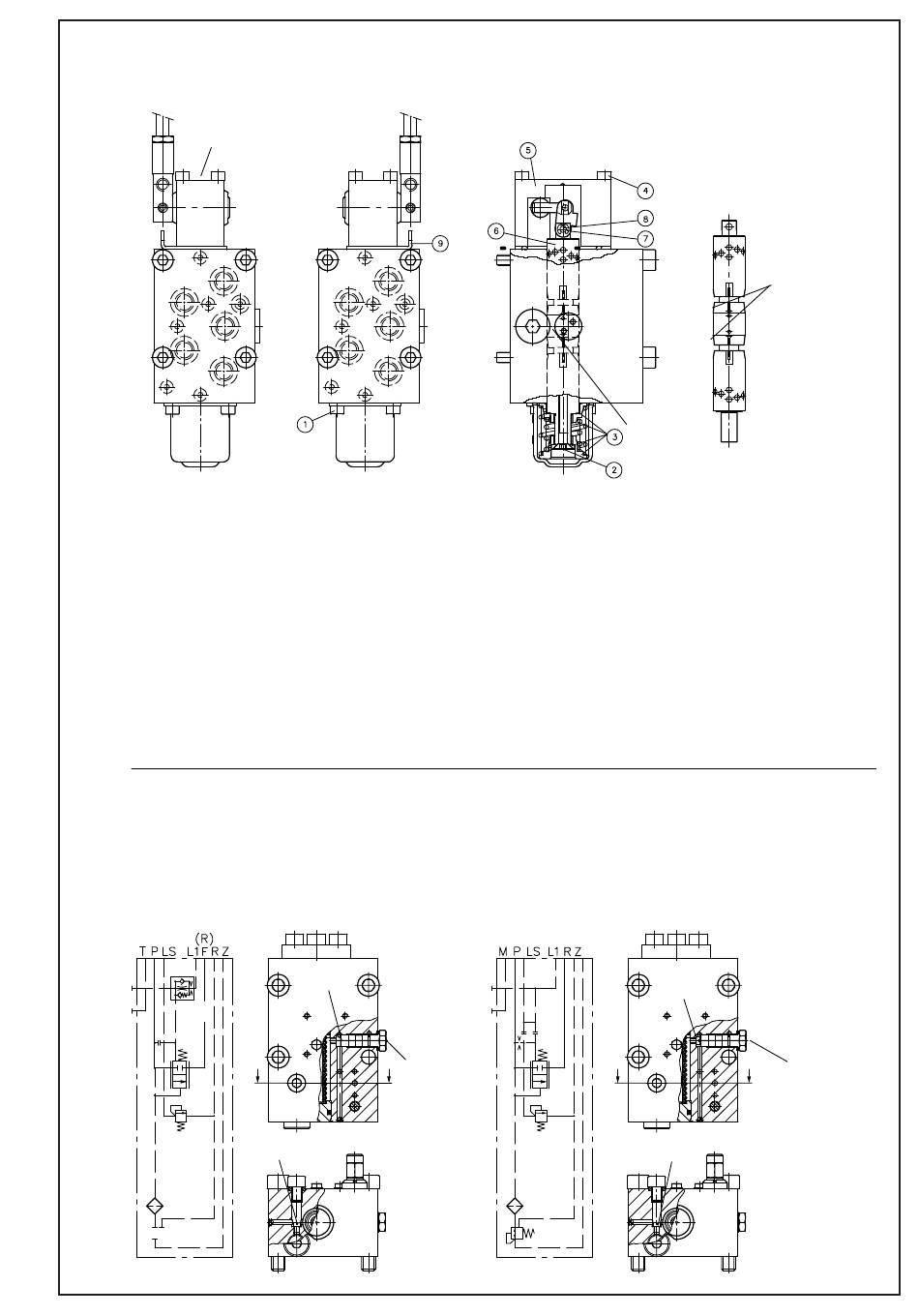

Remarques relatives au remplacement du tiroir du distributeur
1. Desserrer les vis ; ; (M 5x6 / M 6x8 ISO 4762), retirer le carter du ressort
2. Dévisser et retirer la vis < < M 6x35 / M 8x40 DIN 7991
3. Déposer le bloc ressort avec cuvette du ressort = =
4. Desserrer les vis > > (M 5x50 / M 6x60 ISO 4762)
5. Sortir le carter levier et le tiroir du distributeur ? ? @ @
6. Enlever le circlips DIN 6799-3.2 et l'axe A A B B
7. Procéder au réassemblage dans l'ordre inverse avec le nouveau tiroir
Attention : Dans tous les cas de figure, une fois l'assemblage terminé, les rainures de pilotage du tiroir du distributeur doivent être
orientées vers le bouchon fileté!
Exception: les pistons des distributeurs de référence 80 (taille 3) ou 160 (taille 5) n'ont pas de fente de pilotage.
Remarques pour tourner le carter de levier de 180° (inversion du sens de commutation)
Comme décrit ci-dessus, aux points 1 à 7, mais au lieu d'un nouveau tiroir de distributeur, le tiroir existant doit être remonté dans
une position indexée de 180° (voir remarque ci-dessus). La tôle intermédiaire C C doit être tournée de 180°, en même temps que le
carter de levier.
7.3
Remarques relatives à la transformation du module d'entrée modèle PSL(V)F A../..-5
Le bloc de régulation PSLF A../..-5 peut être à tout moment transformé en un modèle PSVF AS../..-5 (module d'entrée pour pompes
à débit variable) - et vice-versa. Pour ce faire, il suffit de changer ou de remplacer les pièces ci-après.
Attention: La vis D D (réf. 6380 013) et le gicleur de carburateur SOLEX M 4x0,6 sont freinés avec de la Loctite. Ne pas oublier, lors
de la transformation, de les freiner à nouveau.
Une vis d'amortissement E E (réf. 7778 301) est nécessaire, en plus, lors de la transformation du modèle PSVF..-5 en
modèle PSLF..-5.
Modèle PSLF A../..-5
E E
ouvert
E E pour
modèle
PSLF. (série)
D D
Bouchon
fileté
Modèle PSVF A../..-5
Gicleur de car-
burateur Ø 0,6
D 7700-F page 27
Rainures de
pilotage
D D
' E E pour modèle
PSVF AS..-5
' Vis d'obturation
(7778 036) pour
modèle
PSVF A..-5
(série)
' Vis (7778 062)
pour modèle
PSVF AB..-5
