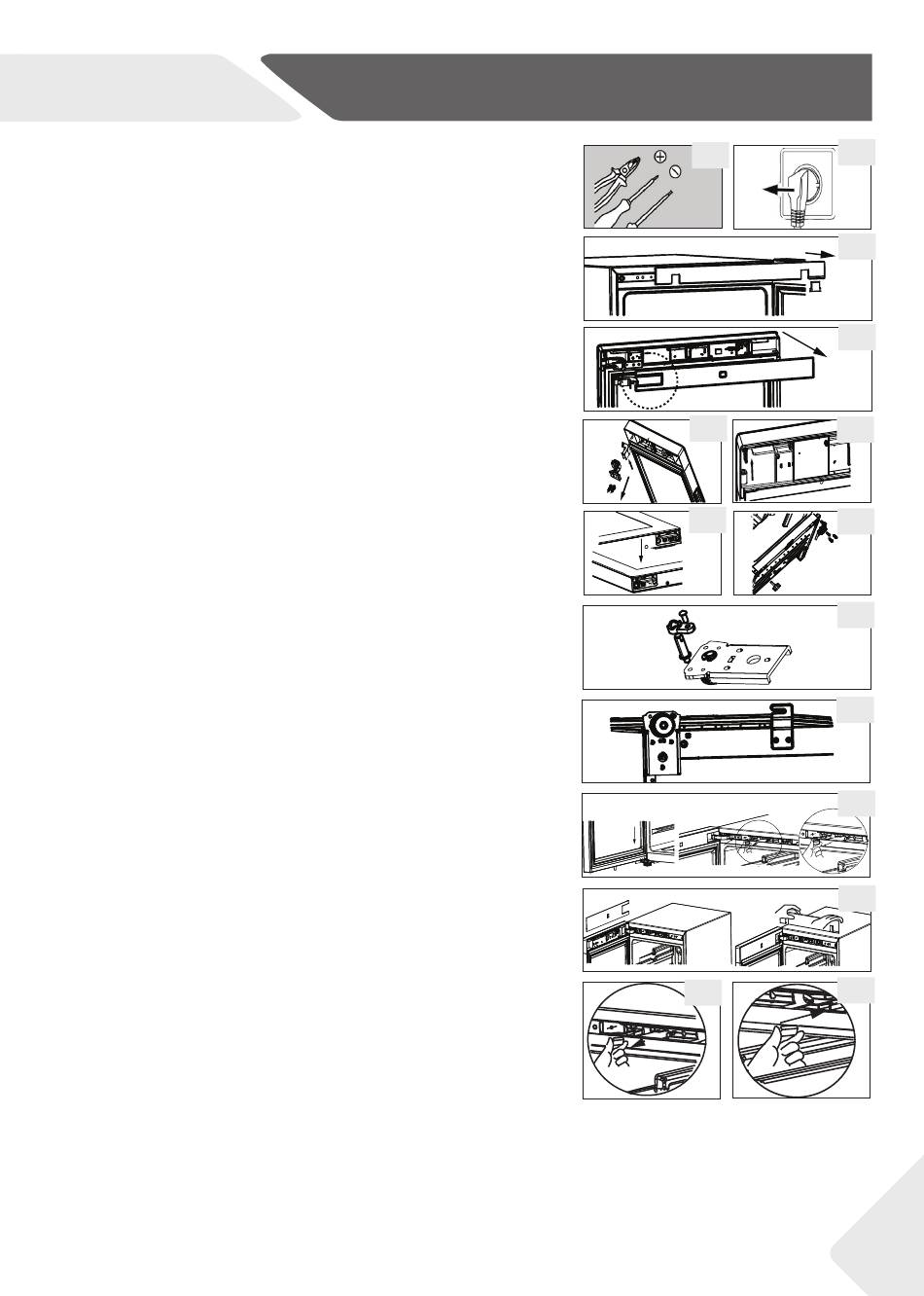

Étapes de montage
1. Prévoyez les outils nécessaires.
2. Débranchez l'appareil.
3. Ouvrez la porte, démontez la bande avant et trou-
vez la bande correspondante pour enlever le côté
gauche et le placer sur le côté droit de l'espace.
4. Débranchez le câble de raccordement. Tirez la
partie supérieure du joint de la porte et dé-
montez la bande arrière de la porte (Retirer de
l'ouverture latérale gauche).
5. Retirez 2 vis de la charnière inférieure.
6. Retirez le couvercle et la charnière, retirez le
couvercle de l'axe et montez-le de l'autre côté,
ensuite montez la charnière dans l'axe.
7. Retirez la came et le support de porte, déplacez
le support de porte vers l'autre côté de la porte.
Installez la nouvelle came disponible dans la
pochette.
8. Avec l'armoire inclinée (moins de 45 °), retirer la
charnière inférieure (3 vis) pour le support.
9. Retirez la came à charnière inférieure et
l'arbre de basculement. Installez l'arbre sur
le côté droit de la charnière inférieure. Reti-
rez la came de la pochette d'instructions et
l'installez-la sur l'axe de charnière inférieur.
10. Installez la charnière inférieure et le pied inférieur
de l'autre côté de l'armoire. Lubrifi ez la came.
11. Installez la porte sur la tige de charnière inférieure,
et fixez la charnière supérieure avec deux vis sur
l'armoire. Fixez les fi ls de signalisation au milieu de
la rainure supérieure de la charnière et prenez le
couvercle de la charnière dans la pochette d'ins-
tructions et fi xez-le sur la charnière supérieure.
12. Installez le joint d'étanchéité de la porte et
la bande de porte sur la porte. Insérez la
paire de fi ls du signal de porte, déplacez l'in-
terrupteur magnétique (12.1) vers la fente
de montage (12.2) droite du caisson supé-
rieur et fi xez la garniture avant de l'armoire.
13. Assurez-vous que la porte peut s'ouvrir et se
fermer normalement.
