Passage des cables
Tous les profils de mât à enrouleur intégré sont équipés d'un ou plusieurs profils plastique pour les câbles
électriques. Même sur les mâts placés sur la quille, ces tubes s'étendent sur toute la longueur du mât sans
interruption.
Un messager est fourni dans ces profils vides pour faciliter le passage des câbles. Lorsque vous passez des câbles,
envoyez en même temps un nouveau messager, cela facilitera dans le futur le passage d'autres câbles. Si pour passer
un nouveau câble vous devez d'abord en retirer un, il est nécessaire de fixer un messager au câble sortant qui prendra
ainsi sa place. Ce messager pourra ensuite être utilisé pour passer deux câbles, ou plus, simultanément dans le
passage.
Les câbles sont rentrés dans le conduit, par un trou dans le mât, proche de la tête de mât. La longueur des câbles doit
être calculée large. En effet en cas de démontage de la tête de mât, on évite ainsi la déconnection des installations
électriques.
Les sorties de câbles sont situées en pied de mât.
Les câbles électriques nécessitant un passage sur l'avant du mât sont maintenus en place par un bloc de mousse. Si
d'autres câbles doivent être passés à mi-hauteur, procédez de la façon suivante:
1. Posez l'avant du mât vers le haut, pour que le nouveau câble tombe dans un angle.
2. Percez une sortie à l'autre bout et ressortez le cable. Attention de ne pas abimer les câbles en place.
3. Tous les trous doivent être soigneusement ébavurés, et les câbles protégés, au niveau des sorties, par du
ruban adhésif.

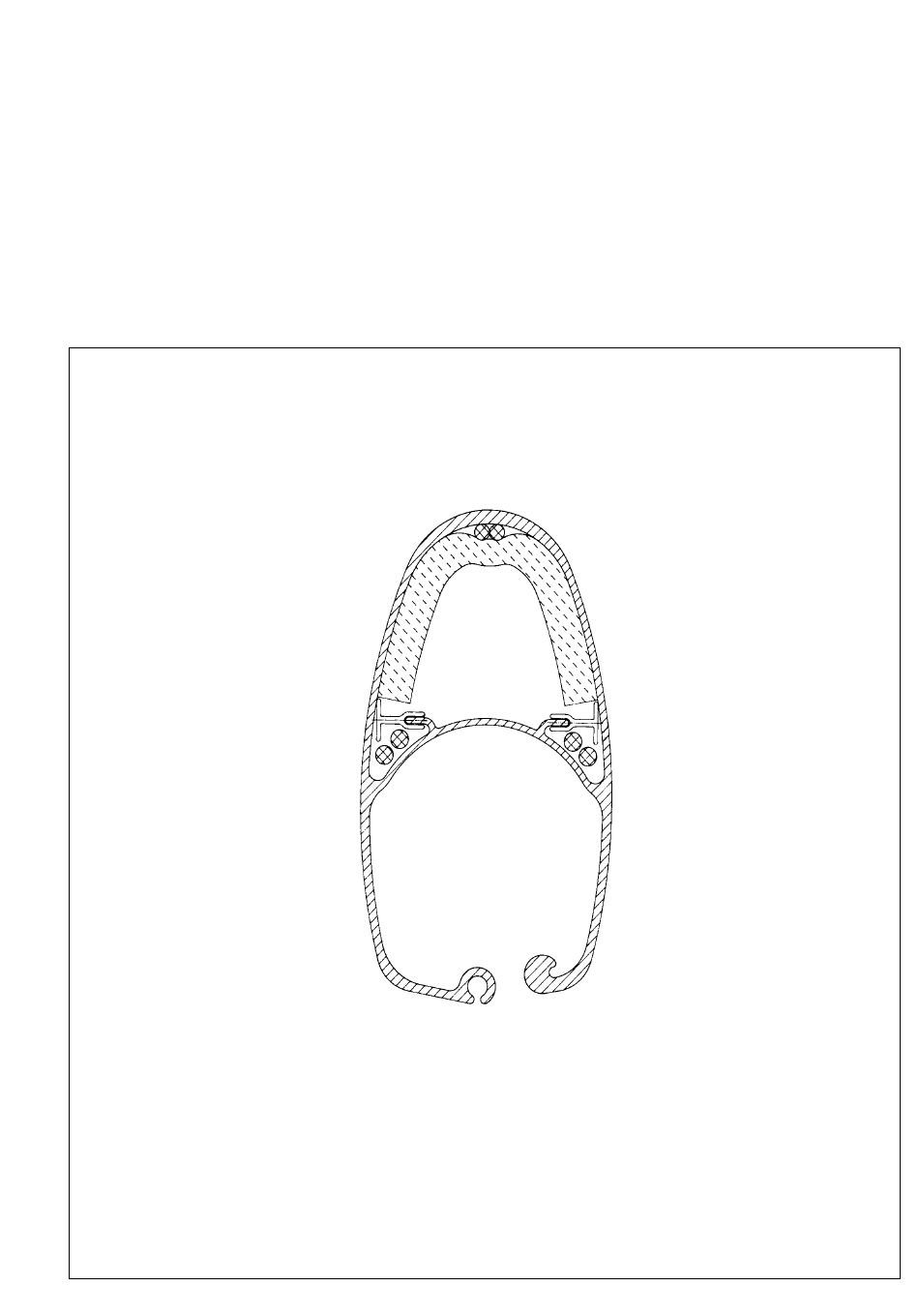

Sections:
232 /126
260 /136
290 /150
Fig. 11:1
11
