1.3.3 Capteurs AP304/5
Les types d'insertion de ces capteurs sont les suivants : Hot Tap et vanne à boule. Ils permettent la maintenance ou le
remplacement du capteur, sans aucune interruption du processus.
Pour éviter tout retrait accidentel du capteur, un embout de sûreté garantissant une sécurité intégrale a été intégré à sa
conception. Contrairement aux attaches par chaîne, cette sécurité conceptuelle est intégrée lors de son élaboration.
1
1
Le capteur est inséré via une vanne à boule pour passage intégral de 1
/
pouce ou une vanne à boule de 1
/
pouce. Facile
4
2
à démonter, le remplacement des capteurs devient un jeu d'enfants.
1
La connexion à la vanne à boule se fait grâce à des raccords de compression : soit des raccords NPT de 1
/
pouce pour
4
serrage à la main, soit des raccords NPT de 1 pouce pour serrage à l'aide d'une clé.
— Les modèles de la série AP304 ne sont dotés d'aucune protection de capteur (version rinçage).
— Les modèles de la série AP305 sont dotés d'une protection de capteur à encoche.
1
Vanne à boule NPT 1
/
pouce pour passage intégral
4
1
ou vanne à boule de 1
/
pouce
2
Ligne de procédé / Citerne
Raccord de compression

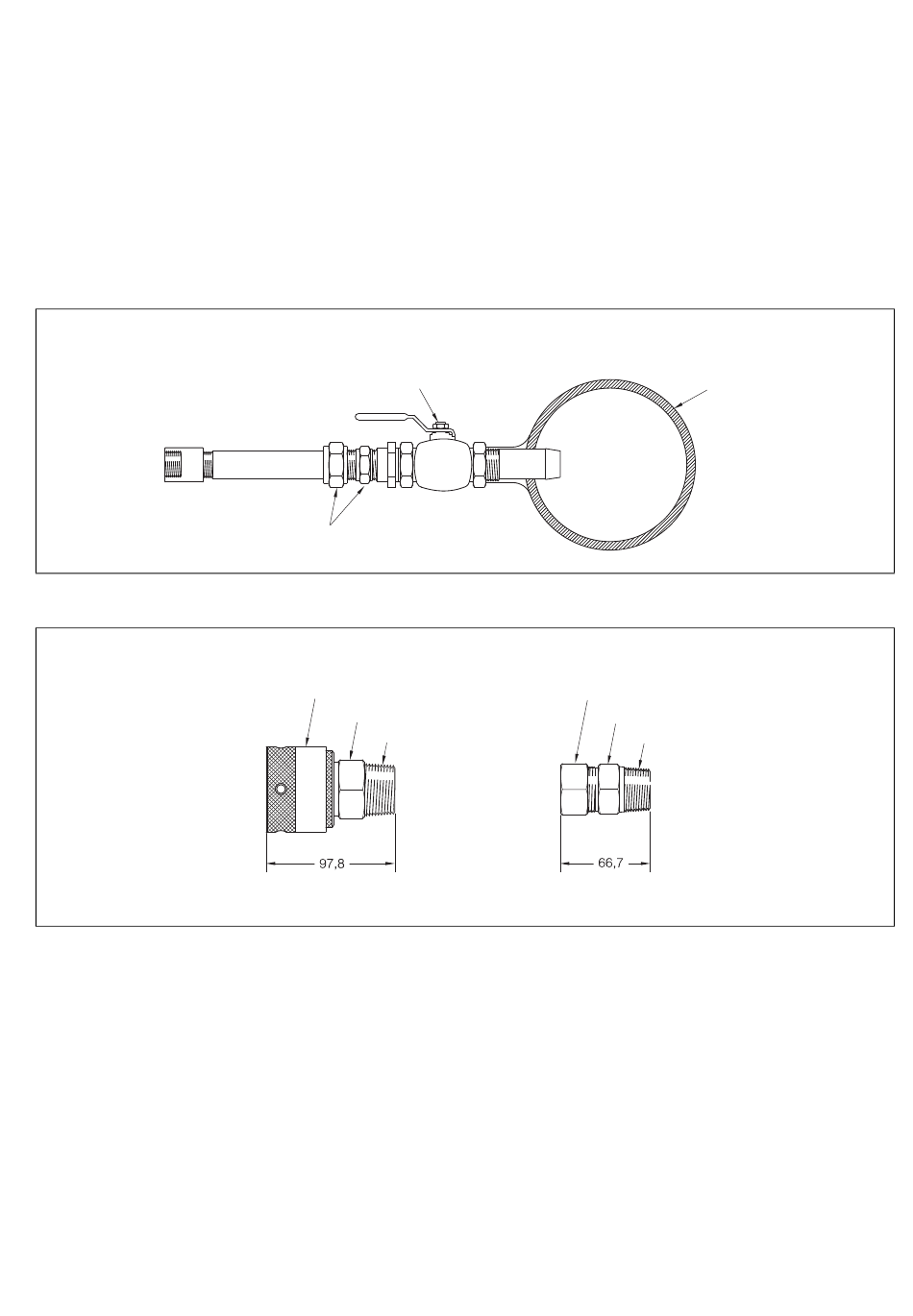

Fig. 1.3 Dimensions de la vanne à boule AP304
Dimensions en mm
1
1
Dia. de 2
/
pouces
Hex de 1
/
pouce
2
2
3
3
Hex de 1
/
pouce
Hex de 1
/
pouce
4
8
1
NPT de 1
/
pouce
NPT de 1 pouce
4
Serrage à la main
Serrage à l'aide d'une clé
Fig. 1.4 Dimensions du raccord de compression AP304/5
AP300 | Capteurs mixtes pH/Redox (ORP) | IM/AP300-F Rév. J 5
