9.3 Configuration

La principale opération à exécuter pour configurer les dispositifs de régulation thermique est la création des applications auxquelles ils sont attribués (ensemble de blocs
fonctionnels qui doivent opérer ensembles).
9.3.1 Configuration du variateur de climatisation pour installations thermiques 01465
Le variateur de climatisation se compose des éléments suivants :
• un bloc fonctionnel principal (à configurer le premier dans une application dédiée)
• un bloc fonctionnel pompe de circulation (à configurer dans chaque application qui contient les blocs fonctionnels sortie des différents thermostats)
• un bloc fonctionnel Température extérieure
• un bloc fonctionnel Température auxiliaire
• un bloc fonctionnel Humidité (pour la
Configuration du bloc fonctionnel principal
 Sélectionner le mode Chauffage ou Climatisation et configurer le type en sélectionnant une des options suivantes.
a) Off : désactive le mode
b) Fixe : la température de départ (T2) pour le chauffage ou la climatisation est maintenue constante à la valeur prédéfinie du point de consigne Pour ce
mode, il n'est pas nécessaire d'utiliser une sonde extérieure.
164

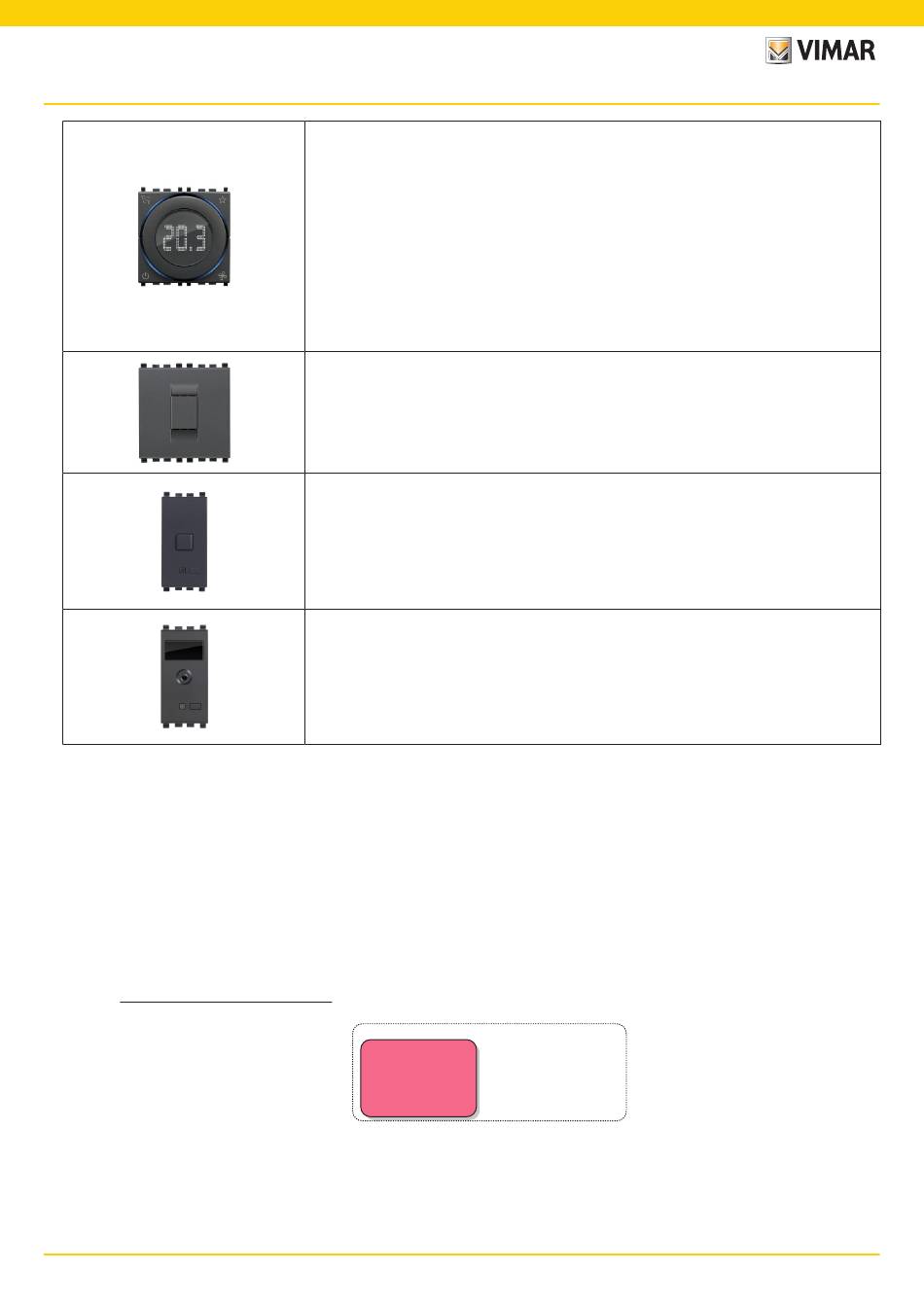

02971: Thermostat pour domotique à molette pour le contrôle de la température ambiante (chauffage
et climatisation), gestion des installations à 2 et 4 tubes, commande ventilo-convecteur à 3 vitesses
et proportionnelle, dispositif de contrôle de la température appartenant à la classe I (contribution 1%)
en modalité ON/OFF, à la classe IV (contribution 2%) en modalité PID, interfaçable avec actuateur à
sorties analogiques proportionnelles 01466.1 pour réaliser un thermostat d'ambiance modulé classe V
(contribution 3%), 1 entrée pour capteur électronique de température 20432, 19432 ou 14432 ou capteur
de température filaire 02965.1, rétroéclairage à led blanche, à compléter avec les platines Eikon, Arké ou
Plana - 2 modules. Pour Idea à installer sur support dédié 16723.
Le thermostat présente une molette à l'avant pour le réglage du point de consigne (de 4 °C à 40 °C) et un écran
central à leds blanches qui affiche la température mesurée en montrant le point de consigne uniquement lorsque
l'on tourne la molette. La couronne circulaire autour de l'écran, rétroéclairée en RGB, affiche tous les états du
thermostat. Le dispositif présente 4 touches frontales utilisables pour la configuration et les réglages. Configurer le
thermostat dans le système By-me Plus à l'aide de l'appli View Pro.
20433-19433-14433 : capteur d'humidité électronique actif, 1 sortie 0-10 V ou 4-20 mA, alimentation 12/24V
- 2 modules. Intégrable à un système domotique By-me Plus par 01467.
Le dispositif relève l'humidité relative de l'air du local où il est installé et transmet l'information par un signal analo-
gique en tension 0-10 V ou en courant 4-20 mA.
Pour l'intégration avec le système By-me Plus, une association avec l'entrée analogique de l'art. 01467 est néces-
saire.
20538-19538-14538 : sonde de température pour commande ON/OFF et PID de température (chauffage et
climatisation), gestion des installations à 2 et 4 tubes, commande des ventilateurs à 3 vitesses et propor-
tionnelle, 1 entrée pour capteur NTC de température filaire ou à encastrer pour domotique By-me.
Sauf pour les fonctions liées à l'écran, le dispositif est identique au thermostat 02951 pour la gestion de la régulation
thermique dans les installations à 2 ou 4 tubes (chauffage/climatisation) plus une zone neutre (uniquement dans
les installations à 4 tubes) avec fonction Boost ou Chauffage/climatisation auxiliaire, qui active une seconde source
pour accélérer l'obtention du confort thermique souhaité.
20584.1-19584.1-14584.1 : interface de transmission des commandes By-me au récepteur IR pour domo-
tique By-me avec câble 3 m.
L'interface IR commande les sources audio (combo stéréo, lecteurs CD, DVD, etc.) ou les splits par apprentissage
et émulation de la télécommande d'origine des appareils concernés. Associée à un transmetteur RCA (art. 20582-
19582-14582), elle place les sources sonores sous la commande directe du système By-me Plus. Associée aux
thermostats, aux écrans tactiles, au module domotique 01965 et aux passerelles, elle permet de commander les
splits manuellement ou par des scénarios et des évènements. La rallonge de la commande IR est livrée en série.
fonction anti condensation).
Variateur climatisation
Bloc fonctionnel
Zone Variateur
Variateur
de climatisation
