Système By-me Plus
Topologie de l'installation du système By-me Plus
3.1.3 Longueur du bus : règles générales
• Distance maximale entre l'alimentation et le dispositif : 350 m
• Distance maximale entre les dispositifs : 700 m
• Longueur maximale câble bus : 1000 m
• Distance minimale entre 2 alimentations : 40 m. Il est important que la charge soit bien répartie entre les deux alimentations.
• Prérequis fondamentaux :
• la distance entre les deux alimentations ne doit pas être inférieure à 40 m
• la charge doit être bien répartie entre les deux alimentations
• les deux alimentations doivent être placées à l'extrémité de la branche de l'installation qui contient le plus grand nombre de dispositifs ou de dérivations.
La configuration optimale est celle où les alimentations sont les plus éloignées l'une de l'autre ; cette disposition est également meilleure pour la tension minimale du bus.

3.1.4 Longueur de la ligne BUS

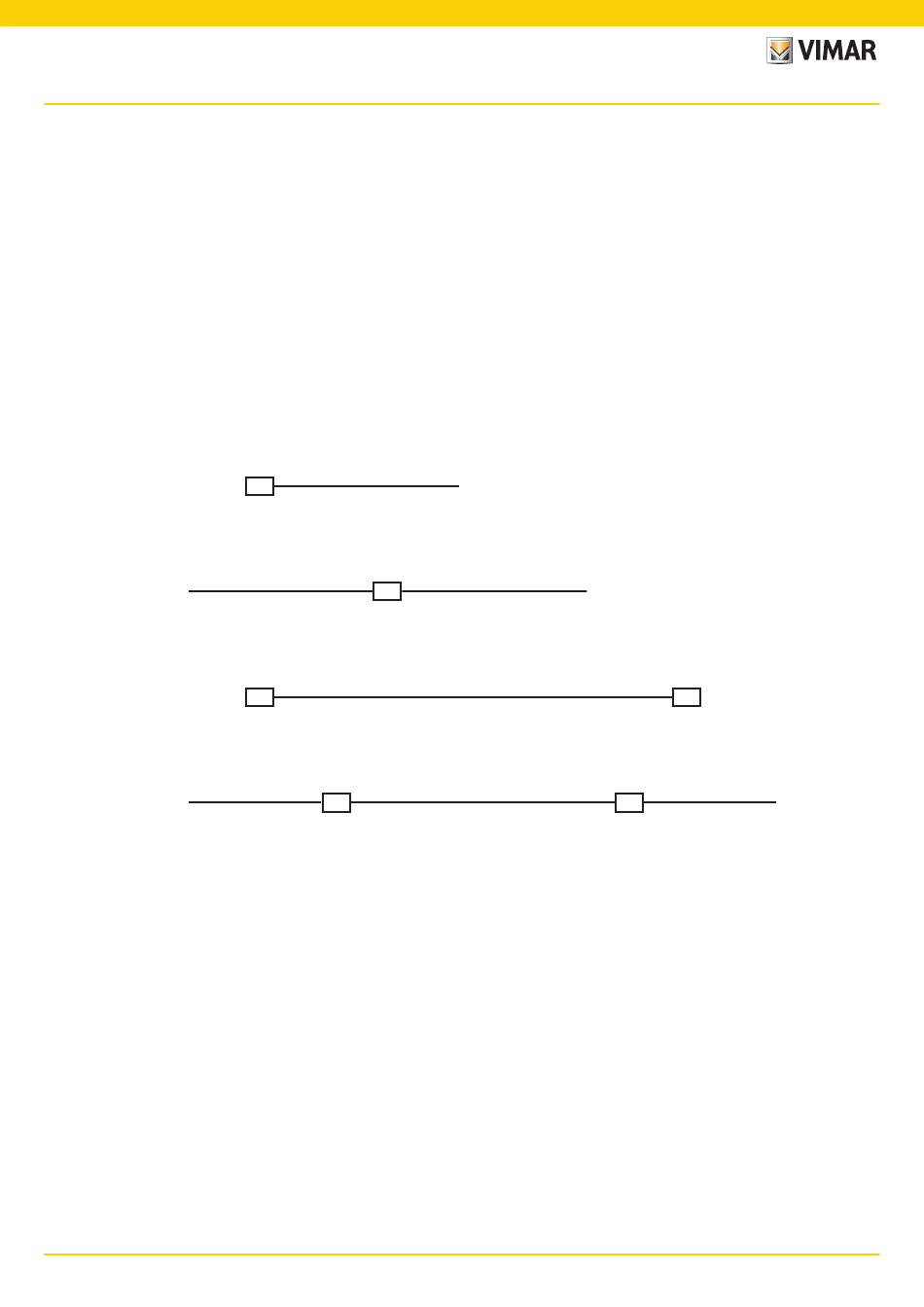

Ci-dessous, les longueurs maximales de la ligne BUS dans les installations à configuration linéaire (le rectangle sur la figure représente l'alimentation).
3.1.5 Installation bus : résumé
• Installation et topologie de l'installation
• Câble de ligne BUS posé dans des gaines dédiées ; peut également être posé dans les tubes ondulés de la ligne électrique.
• Configurations autorisées
• Configuration linéaire
• Configuration en étoile
• Configuration mixte
• Il est conseillé d'utiliser des boîtes de dérivation
• Type de câble à utiliser : paire torsadée et gainée VIMAR 01840.E (2 x 0,5 mm
catégorie I)
ALIMENTATION
350 m
ALIMENTATION
350 m
DISPOSITIF
ALIMENTATION
250 m
350 m
700 m
ALIMENTATION
500 m
, tension nominale vers la terre 400 V, adapté à l'installation de câbles énergie de
2
DISPOSITIF
250 m
